에피택셜 PbGeSe 박막의 중파 적외선 광발광 특성

에피택셜 PbGeSe 박막의 중파 적외선 광발광 특성
안내: 본 포스트의 한글 요약 및 분석 리포트는 AI 기술을 통해 자동 생성되었습니다. 정보의 정확성을 위해 하단의 [원본 논문 뷰어] 또는 ArXiv 원문을 반드시 참조하시기 바랍니다.

초록

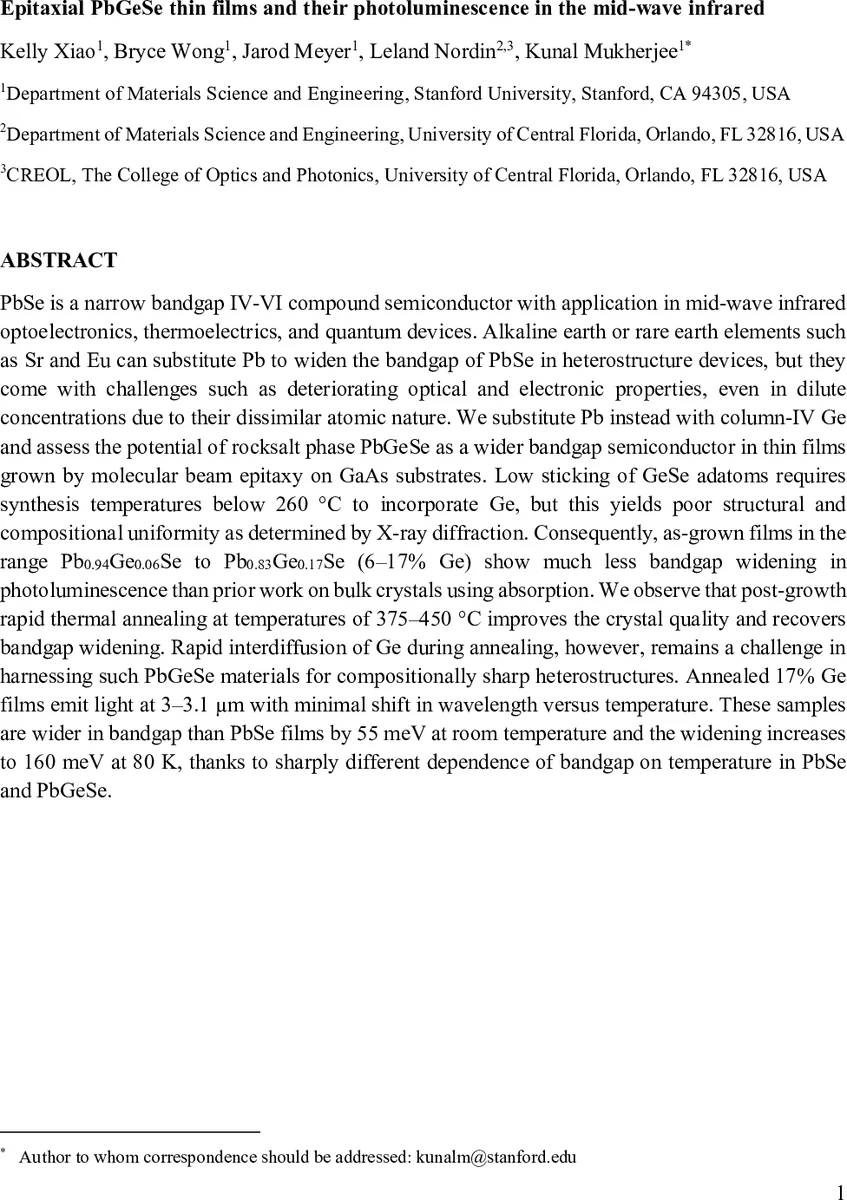

본 연구는 GaAs 기판 위에 MBE로 성장한 PbGeSe 에피택셜 박막의 구조와 광학 특성을 조사한다. 저온 성장에서 Ge 함량을 6–17 %로 조절했지만, 초기 박막은 결정성 및 밴드갭 확대가 제한적이었다. 급열 어닐링(375–450 °C)으로 결정 품질을 회복하고 Ge 재분포를 촉진해, 17 % Ge 시료는 실온에서 PbSe 대비 55 meV, 80 K에서 160 meV의 밴드갭 확대를 달성하였다.

상세 분석

이 논문은 전통적인 알칼리 토양·희귀 금속(예: Sr, Eu) 대신 같은 족 IV 원소인 Ge을 Pb 자리에서 치환함으로써 PbSe 기반 적외선 디바이스의 밴드갭을 넓히려는 시도를 상세히 다룬다. MBE 공정에서 GeSe와 PbSe의 증착 속도 차이로 인해 GeSe의 스티킹 계수가 온도에 크게 의존한다는 점을 확인했으며, 260 °C 이상에서는 GeSe가 급격히 재증발해 Ge 함량이 감소한다. 따라서 195–210 °C 범위에서 성장한 시료가 가장 높은 Ge 함량을 유지하면서도 표면 거칠기가 크게 악화되지 않는 최적 조건으로 제시된다.

XRD와 RHEED 분석을 통해 성장 온도가 낮아질수록 (1 × 1) 스트리크가 점점 스팟 형태로 변하고, 이는 표면 거칠기와 결정 결함이 증가함을 의미한다. PL 측정에서는 첫 번째 미분법을 이용해 광학 전이 에너지의 급격한 변화를 밴드갭 근사값으로 사용했으며, 비균일한 합금에서는 국소적인 밴드엣지 변동이 반영될 수 있음을 언급한다.

초기 성장된 박막은 Ge 함량이 증가함에도 불구하고 PL 피크가 기대보다 크게 청색 이동하지 않았고, PL 강도도 저하되었다. 이는 GeSe의 저스티킹으로 인한 비균일한 조성 및 결함이 광재결합을 억제했기 때문으로 해석된다. 급열 어닐링(RTA)을 375–450 °C에서 60 s 적용하면, Ge 원자가 재분포하면서 결정 격자가 재정렬되고, XRD 피크가 날카롭게 변함에 따라 밴드갭이 실제 Ge 함량에 비례해 확대된다. 특히 450 °C에서 17 % Ge 시료는 3.0–3.1 µm 파장에서 강한 PL을 보이며, 온도에 따른 파장 변동이 최소화된다. 이는 PbSe와 달리 PbGeSe의 온도 의존 밴드갭 변화가 완만해, 저온(80 K)에서는 160 meV까지 확대되는 효과를 제공한다.

하지만 어닐링 과정에서 Ge의 급속 확산이 발생해 조성 프로파일이 흐려지는 문제가 남아 있다. 이는 얇은 이종구조에서 급격한 밴드갭 변화를 구현하려는 경우, Ge 함량을 정확히 제어하기 어려움을 의미한다. 또한, GaAs 기판과의 열팽창 계수 차이로 인한 biaxial strain가 실험적 밴드갭 값에 추가적인 보정 요인을 제공한다.

결론적으로, 저온 MBE 성장과 최적화된 RTA 공정을 결합하면 PbGeSe 합금의 결정성 및 광학적 밴드갭 확대를 실현할 수 있지만, Ge 재분포와 스트레인 관리가 향후 이종구조 설계의 핵심 과제로 남는다.
