비국소 전기 측정으로 확인한 궤도 엘데스틴 효과의 온스가르 관계

초록

본 연구는 알루미늄 산화물/산화 구리/구리 구조와 강자성층을 이용한 비국소 전기 측정을 통해 궤도 엘데스틴 효과(Direct)와 그 역효과(Inverse)의 전압 신호가 정량적으로 동일함을 입증하였다. 이를 통해 궤도 전하‑궤도 상호전환의 온스가르 상호관계가 성립함을 확인하고, 실온에서 약 100 nm, 온도 저하 시 감소하는 궤도 확산 길이를 규명하였다.

상세 분석

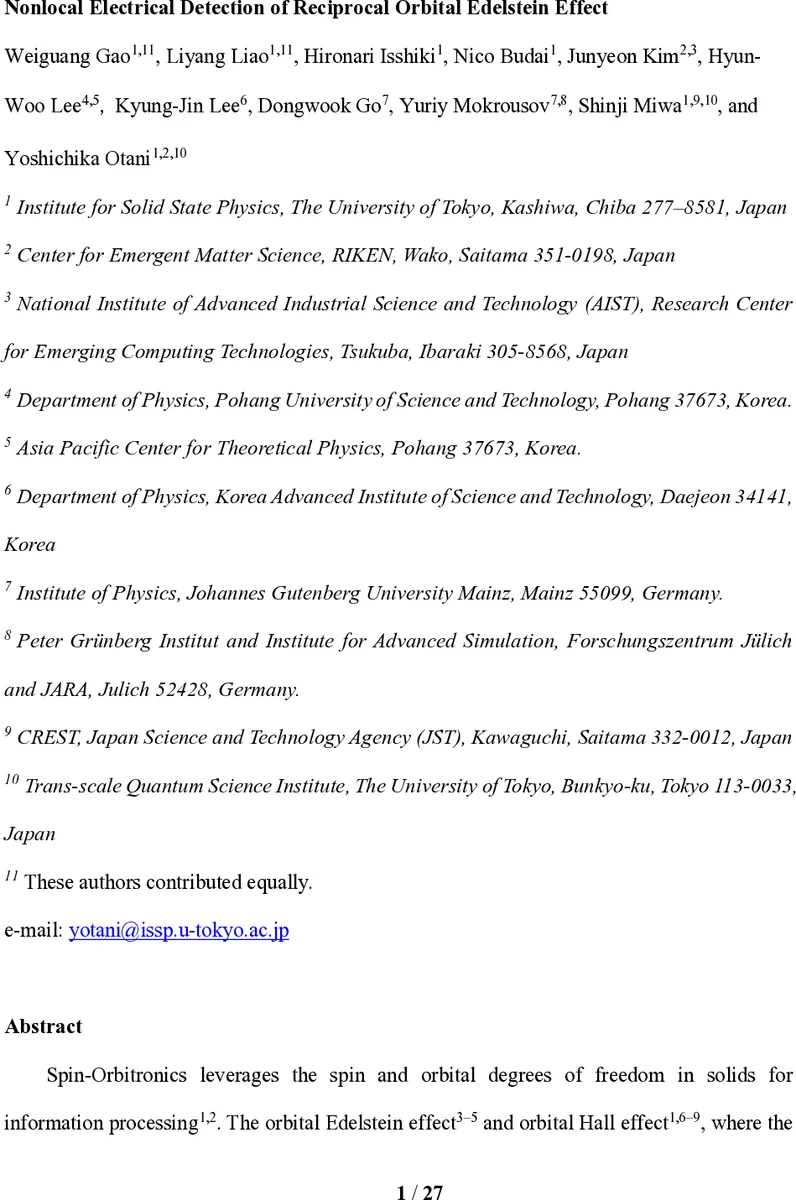

이 논문은 전통적인 스핀트로닉스에서 한 단계 나아가 ‘오비트론스(orbitronics)’라는 새로운 패러다임을 실험적으로 검증한다. 핵심은 궤도 홀 효과와 궤도 엘데스틴 효과를 이용해 전류가 비평형 궤도 각운동량(OAM)을 생성하고, 이를 다시 전압으로 변환하는 과정에서 온스가르 관계가 성립하는지를 비국소(non‑local) 구조에서 확인하는 것이다.

우선 실험 장치는 Al₂O₃/CuOₓ(≈3 nm)/Cu 나노와이어와 FM(CoFe, NiFe 등) 접합부를 일정 거리 d(0–350 nm)만큼 분리한 2‑터미널 비국소 레이아웃으로 설계되었다. 직접 측정(Direct OEE, DOEE)에서는 y‑방향 전류 I_c가 흐르면 Ĥ=α (L×k)·z 형태의 궤도 라시바 Hamiltonian에 의해 x‑축으로 편극된 OAM이 생성된다. 이 OAM은 FM 층의 SOC에 의해 스핀으로 전환되고, 스핀‑전하 변환을 통해 전압 V가 검출된다. 역측정(Inverse OEE, IOEE)에서는 FM을 x‑축으로 편극시킨 뒤 전류를 주입하면 FM의 SOC가 OAM을 생성하고, 이 OAM이 CuOₓ/Cu 계면에서 전류로 다시 변환되어 V_IOEE가 발생한다.

두 경우 모두 비국소 저항 R≡V/I_c를 외부 자기장 B_ext(±0.5 T)와 FM의 자화 방향 Φ에 따라 측정했으며, DOEE와 IOEE에서 얻은 2ΔR 값이 부호만 반대이고 절댓값이 동일함을 확인했다(±0.22 mΩ). 이는 온스가르 reciprocity, 즉 L↔J 전환 과정이 열역학적 가역성을 만족한다는 직접적인 증거이다.

FM 종류에 따른 신호 강도 차이는 OAM‑spin 상관 ⟨L·S⟩가 재료마다 크게 달라지는 점을 반영한다. Co₇₅Fe₂₅ > Co₅₀Fe₅₀ > Ni₈₁Fe₁₉ 순으로 2ΔR이 감소했으며, 이는 스핀 기반 비국소 저항이 FM에 크게 의존하지 않는 점과 대비된다. 따라서 관측된 신호는 순수한 OAM에 기인함을 강하게 시사한다.

거리 d에 대한 의존성은 지수적 감소를 보이며, 추정된 횡방향 궤도 확산 길이 λ_o≈100 nm이다. 이는 전류 우회 효과(예상 λ≈47 nm)보다 현저히 길어, 실제 OAM 전파가 주요 메커니즘임을 뒷받침한다. 또한 λ_o는 Cu 두께 t_Cu에 거의 영향을 받지 않으며, 이는 산화된 CuOₓ 층이 횡방향 OAM 전파를 담당하고, 비산화 Cu 층은 수직(≈25 nm)으로만 짧게 감쇠한다는 모델과 일치한다.

각도 Φ 스위핑 실험에서 2ΔR이 cos Φ 형태를 따르는 점은 측정된 OAM이 FM 자화 방향과 평행함을 확인한다. 이는 OEE가 전류와 수직인 x‑축으로 OAM을 생성한다는 이론적 기대와도 일치한다.

온도 의존성은 λ_o가 낮은 온도에서 감소함을 보여, 스핀 전파와는 달리 OAM 전파가 열에 크게 민감함을 암시한다. 이는 OAM이 주로 d‑밴드 전자와 결합된 산화층에서 발생하고, 전도대 전자와의 상호작용이 온도에 따라 변하기 때문일 가능성이 있다.

전반적으로 이 연구는 (1) 비국소 전기 측정을 통한 순수 OAM 검출 방법을 확립하고, (2) 직접·역효과 간 전압 일치를 통해 온스가르 관계를 실험적으로 확인했으며, (3) 횡·수직 OAM 확산 길이의 차이와 온도·두께 의존성을 규명함으로써 오비트론스 디바이스 설계에 필요한 물리적 파라미터를 제공한다는 점에서 큰 의미를 가진다.
