극한 전도와 폴라론: PdCoO₂ 표면에서의 전자‑포논 상호작용 양면성

초록

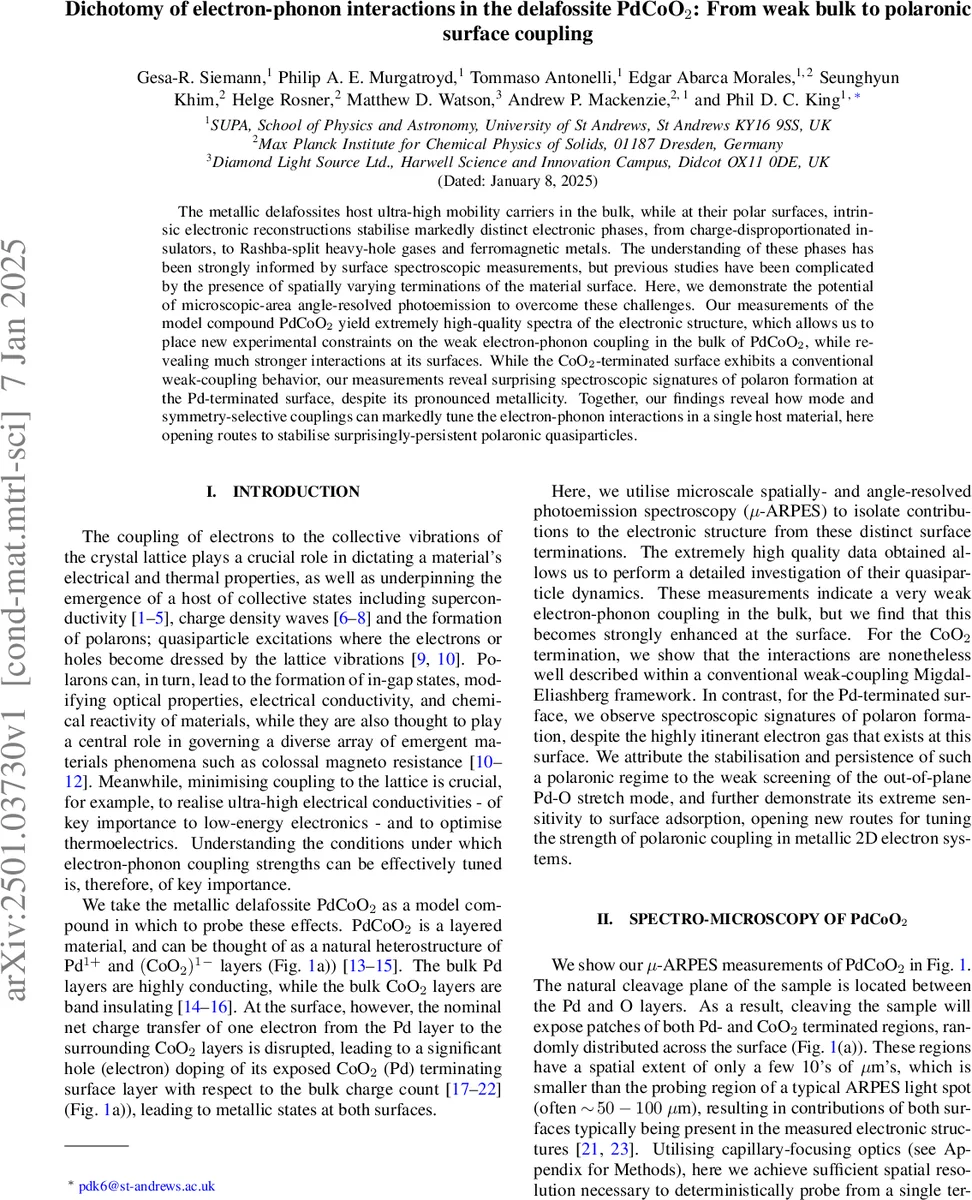

µ‑ARPES를 이용해 PdCoO₂의 Pd와 CoO₂ 단층면을 각각 분리 관측하였다. 벌크에서는 전자‑포논 결합이 λ≈0.04–0.06 수준으로 매우 약해 초고전도성을 뒷받침한다. CoO₂‑표면은 약결합 Migdal‑Eliashberg 모델로 설명되는 반면, Pd‑표면에서는 강한 폴라론 징후가 나타나며, 이는 외측 Pd‑O 신축 모드와의 선택적 결합에 기인한다.

상세 분석

이 연구는 delafossite 구조인 PdCoO₂를 모델 시스템으로 삼아, 벌크와 두 종류의 극성 표면( Pd‑terminated, CoO₂‑terminated )에서 전자‑포논 상호작용이 어떻게 달라지는지를 정밀하게 규명한다. 핵심 실험 기법은 마이크로‑스케일 각동역학광전자분광법(µ‑ARPES)으로, 전통적인 ARPES가 평균화된 신호 때문에 두 표면이 혼재된 스펙트럼을 제공하던 문제를 해결한다. 공간 해상도가 수십 마이크로미터 수준까지 향상되면서, 각각의 단일 종단 영역에서 고품질 밴드 구조를 획득할 수 있었다.

벌크 전자밴드는 Pd 4d 궤도에서 유래하며, Fermi 속도 v_F≈8.1×10⁵ m s⁻¹ 로 매우 급격하다. 이러한 급격한 밴드에서는 전자‑포논 결합이 분산에 미치는 ‘킥(kink)’이 거의 보이지 않으며, 실험적으로 추출한 실효 질량 증가율은 약 4 %에 불과하다. 이를 선형 비상호작용 밴드와 비교하면 전자‑포논 결합 상수 λ=0.04±0.01 로, 첫 원리 계산(λ≈0.06)과 일치한다. 또한, 자기 에너지의 허수부(Σ″) 분석에서도 20 meV Debye 모드와의 결합이 λ≈0.1 이하로 억제된다는 점을 확인하였다. 이는 전자 밀도 상태가 낮고, Fermi 면의 기하학적 구조가 전자‑포논 상호작용을 억제하는 ‘geometric protection’ 효과와 일맥상통한다. 결과적으로, PdCoO₂의 초고전도성은 이러한 약한 전자‑포논 상호작용과 높은 결정성에 크게 의존한다는 것이 명확히 드러난다.

표면 전자 구조는 종단에 따라 크게 다르다. CoO₂‑terminated 면에서는 전자와 홀의 자기극성이 반대인 스핀 분리된 밴드가 나타나며, 실험 데이터는 두 개의 조화 진동자(≈20 meV, ≈45 meV)를 포함한 Migdal‑Eliashberg 모델로 잘 재현된다. 여기서도 λ는 0.05 내외로, 벌크와 유사한 약한 결합을 보인다.

반면 Pd‑terminated 면에서는 전형적인 ‘폴라론’ 서명이 관측된다. ARPES 스펙트럼에서 밴드가 급격히 ‘흐려지며’ 다중 피크 구조가 나타나고, 에너지-동량 공간에서 ‘버스‑버스’ 형태의 비대칭 선형성을 보인다. 이는 전자와 외측 Pd‑O 신축 모드(≈70 meV)의 강한 결합으로, 전자 스크리닝이 억제된 2D 전자 가스에서 폴라론이 안정화될 수 있음을 시사한다. 흡착 가스(예: H₂O) 실험에서는 이 폴라론 피크가 급격히 약화되는 등, 표면 환경에 대한 높은 민감성을 보였다. 따라서, 모드와 대칭 선택적 결합이 동일 물질 내에서 전자‑포논 상호작용을 크게 조절할 수 있음을 실증한다.

이러한 결과는 ‘전도성‑폴라론’ 이중성을 동시에 구현할 수 있는 새로운 물질 설계 전략을 제시한다. 즉, 층간 전하 재배치를 이용해 표면 전하를 조절하고, 특정 원자 진동 모드를 선택적으로 강화함으로써, 금속성 전도와 강한 전자‑격자 결합을 공존시킬 수 있다. 이는 2D 전자 시스템에서 초고전도성, 열전 효율 향상, 혹은 폴라론 기반 광학/촉매 기능을 동시에 추구하는 응용에 큰 잠재력을 가진다.
