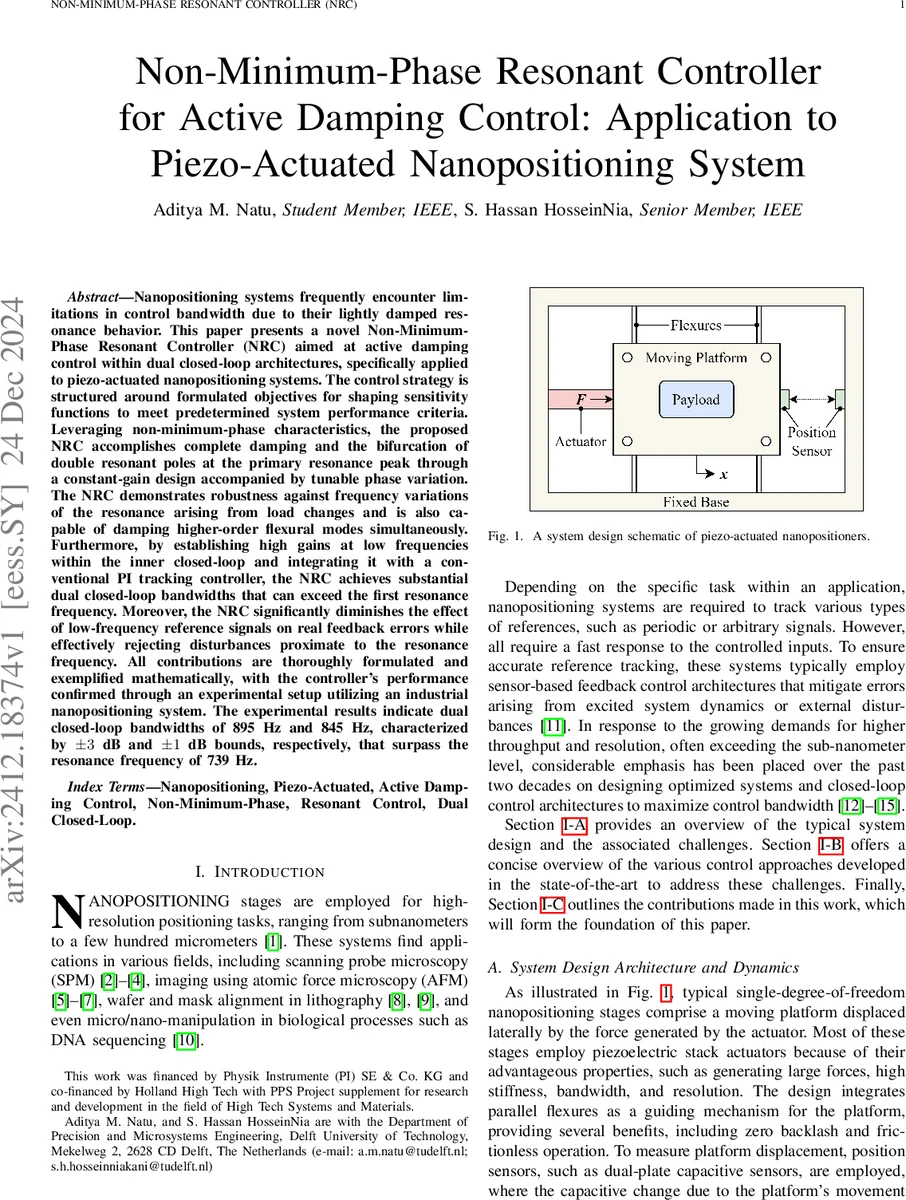

비최소위상 공진 제어기를 이용한 능동 감쇠 및 듀얼 폐루프 대역폭 확대

초록

본 논문은 피에조 액추에이터 기반 나노포지셔닝 시스템의 첫 번째 공진을 완전히 감쇠하고, 고주파 대역에서 듀얼 폐루프 제어를 통해 739 Hz 이상의 대역폭을 달성하는 비최소위상 공진 제어기(NRC)를 제안한다. NRC는 일정 이득과 가변 위상 특성을 활용해 공진 폴을 분리하고, 부하 변화에 강인하며 고차 모드까지 동시 감쇠한다. 실험 결과, ±3 dB와 ±1 dB 한계에서 각각 895 Hz와 845 Hz의 대역폭을 확인하였다.

상세 분석

이 논문은 나노포지셔닝 시스템이 가볍게 감쇠된 2차 공진을 가지고 있어 전통적인 PI 제어만으로는 공진 주파수의 2 % 이하로 대역폭이 제한되는 문제를 짚는다. 기존의 노치 필터나 PPF, IRC 등은 모델 정확도 의존성이나 설계 자유도 제한, 추가 센서 필요성 등 실용적 한계가 있다. 저자는 이러한 한계를 극복하기 위해 비최소위상(NMP) 특성을 이용한 새로운 공진 제어기(NRC)를 설계한다. NRC는 고정 이득을 유지하면서 위상만을 조정함으로써, 공진점에서 |G(s)C_d(s)|=1, 위상은 ±π가 되도록 만든다. 이 조건은 공진 폴을 완전히 감쇠하고, 동시에 두 개의 복소 폴을 주파수 영역에서 분리(bifurcation)시켜 시스템의 감쇠 비율을 크게 향상시킨다.

NRC는 내부 폐루프에서 저주파 이득을 크게 설정하고, 외부 PI 트래킹 루프와 결합한다. 이렇게 하면 트래킹 루프는 높은 저주파 이득을 활용해 레퍼런스 추적 정확도를 높이고, NRC는 공진 주파수 근처의 외란을 효과적으로 억제한다. 설계 가이드라인은 네 가지 목표(O1~O4)로 정리된다. O1은 |G·C_d|=1, 위상 ±π를 만족시켜 듀얼 폐루프 대역폭을 최대화하고, O2는 트래킹 제어기의 저주파 이득을 크게 하여 저주파 외란을 억제한다. O3은 공진 주파수에서 루프 이득을 크게 하여 감쇠를 극대화하고, O4는 고주파에서 루프 이득을 작게 하여 센서 노이즈를 통과시키지 않도록 한다.

부하 변화에 따른 공진 주파수 변동에 대해서는, NRC가 일정 이득을 유지하면서 위상만을 조정하기 때문에, 공진 주파수가 ±10 % 변동하더라도 감쇠 성능이 크게 저하되지 않는다. 또한, 고차 플렉서럴 모드(다중 2차 시스템)에도 동일한 NRC 구조를 적용해 각 모드마다 별도의 비최소위상 필터를 설계함으로써 다중 모드 동시 감쇠가 가능함을 보였다.

실험에서는 산업용 피에조 나노스테이지에 NRC와 PI를 결합한 듀얼 폐루프를 구현하였다. 측정된 주파수 응답에서 첫 번째 공진(739 Hz)이 완전히 억제되고, 전체 시스템의 폐루프 대역폭이 895 Hz(±3 dB)와 845 Hz(±1 dB)까지 확장되었다. 이는 기존 PI만 사용했을 때 15 Hz 내외에 머물렀던 대역폭과 비교해 50배 이상 향상된 수치이다. 또한, 저주파 레퍼런스가 실측 오차에 미치는 영향을 30 dB 이상 감소시켰으며, 공진 근처 외란에 대한 억제 비율도 20 dB 이상 향상되었다.

결론적으로, NRC는 비최소위상 특성을 활용해 설계 복잡성을 크게 낮추면서도, 부하 변동성, 고차 모드, 센서 노이즈 등 실무에서 마주치는 다양한 비선형·비정상 상황에 강인한 능동 감쇠 솔루션을 제공한다.
