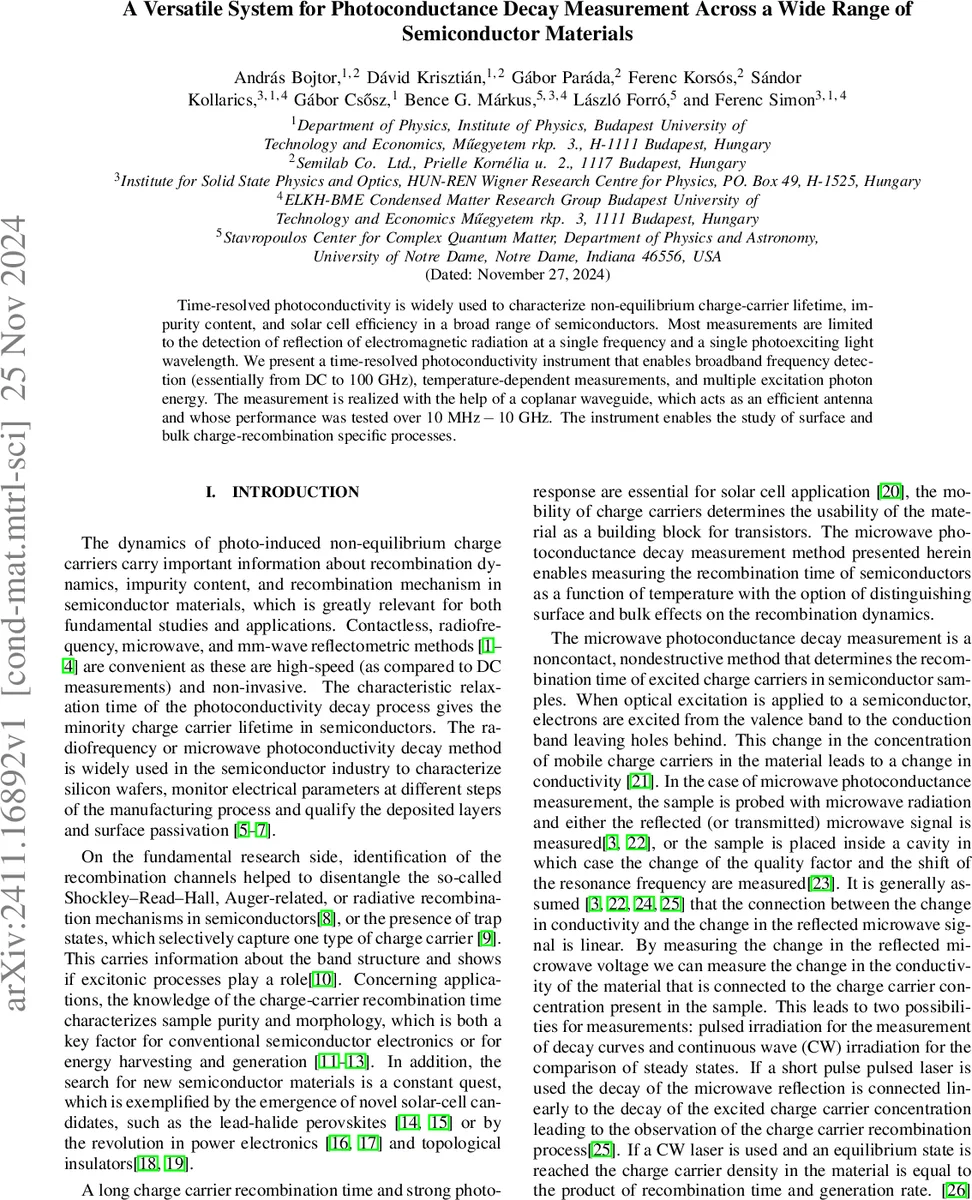

다양한 반도체의 광전도도 감쇠 측정을 위한 다목적 시스템

초록

본 논문은 DC부터 100 GHz까지의 광대역 주파수와 온도 가변성을 갖춘 시간분해 광전도도 측정 장치를 소개한다. coplanar waveguide(CPW)를 안테나로 활용해 10 MHz–10 GHz 구간에서 효율적인 전자기 결합을 구현하고, 532 nm와 1064 nm 두 가지 파장의 레이저 펄스를 이용해 표면·벌크 재결합을 구분한다. IQ 믹서와 고속 오실로스코프를 통한 시간해상도 측정과, 락인 증폭기를 이용한 CW 정상상태 측정이 동시에 가능하며, 온도 10 K–300 K(확장 가능)에서 시료의 전도도 변화를 정밀히 추적한다.

상세 분석

이 장치는 기존 단일주파수·단일파장 광전도도 측정의 한계를 극복하기 위해 설계되었다. 핵심은 CPW를 넓은 대역폭 안테나로 활용한 점이다. CPW는 50 Ω 전송선 임피던스를 유지하면서, 시료가 접촉하는 표면 임피던스 Z_s 를 직접 변조한다. 저전도(σ ≪ ωε)와 고전도(σ ≫ ωε) 두 극한을 모두 포괄하는 모델링을 통해 반사계수 Γ와 시료 저항성 사이의 비선형 관계를 정량화하였다. 특히, 10 MHz에서 10 GHz까지의 주파수 스윕이 가능하도록 설계된 Magic Tee와 IQ 믹서 기반 위상·진폭 검출은, 반사 신호의 4 dB 변화를 감지함으로써 광자 흡수에 따른 전도도 변화를 높은 신호대잡음비(SNR)로 측정한다. 레이저 파장은 532 nm와 1064 nm 두 가지를 제공해, 밴드갭 근처와 고에너지 흡수 영역을 선택적으로 조사한다. 이는 표면 근처에서만 전하가 생성되는 경우와 전체 부피에 걸쳐 전하가 생성되는 경우를 구분해, 표면 재결합 속도와 벌크 SRH·Auger·복사 재결합 메커니즘을 동시에 해석할 수 있게 한다. 온도 제어는 폐쇄형 크라이오스탯을 이용해 10 K에서 실온까지 연속적으로 변환 가능하며, 필요 시 1.5 K 이하 혹은 800 K까지 확장할 수 있다. 시스템은 펄스 레이저와 포톤 차단기를 통해 트리거 신호를 제공하고, 고속 오실로스코프에 실시간으로 전압 변화를 기록한다. 또한, CW 모드에서는 광학 체인에 광차단기를 삽입해 100 Hz–4 kHz의 변조 주파수로 락인 증폭기와 동기화함으로써 준정상상태(quasi‑steady‑state) 전도도 값을 얻는다. 이러한 다중 모드·다중 주파수·다중 파장 구성이, 다양한 반도체(실리콘, 페로브스카이트, 토폴로지 절연체 등)의 전하 재결합 동역학을 포괄적으로 분석할 수 있는 기반을 제공한다.
