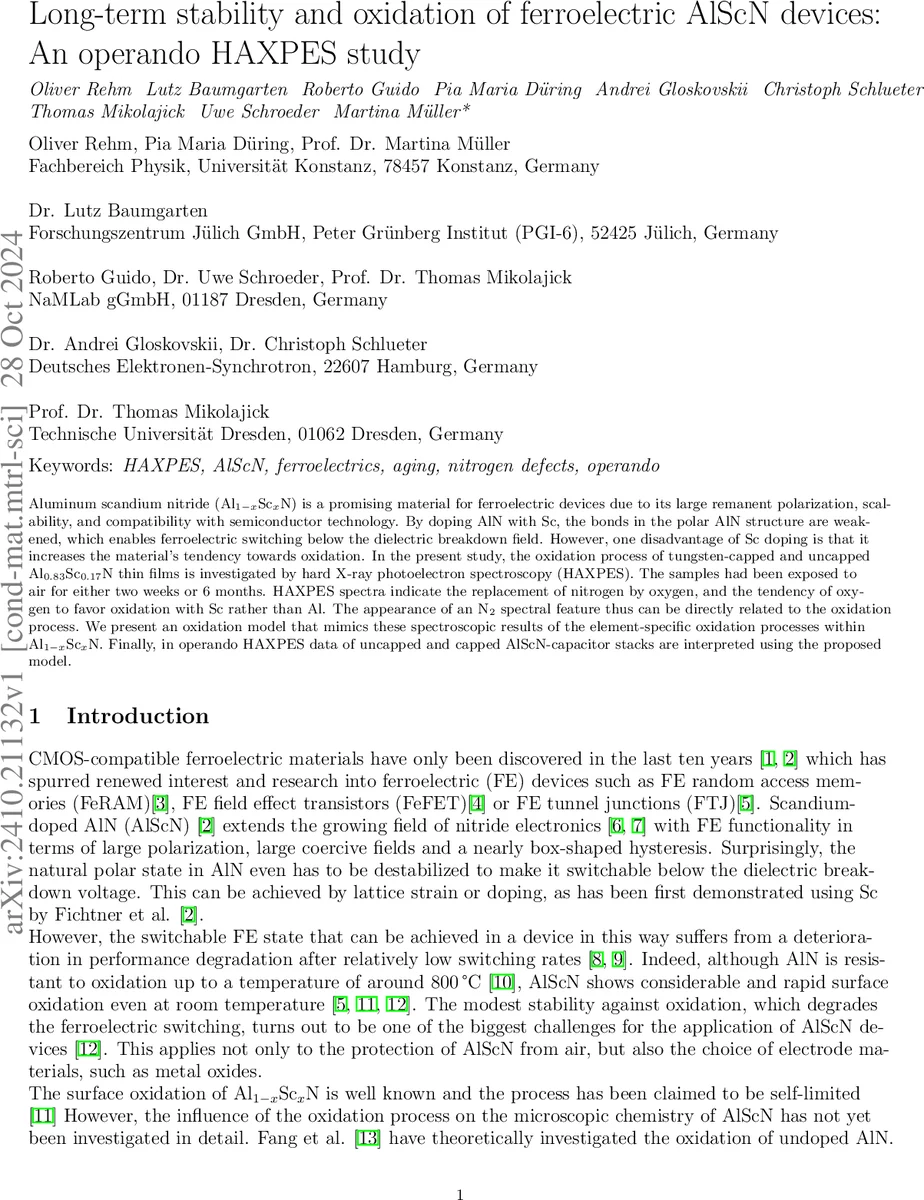

AlScN 장치의 장기 안정성 및 산화 메커니즘: 실시간 HAXPES 분석

초록

본 연구는 Sc 도핑 알루미늄 질화물(Al₀.₈₃Sc₀.₁₇N)의 장기 산화 거동을 하드 X‑ray 광전자 분광법(HAXPES)으로 조사한다. 2주와 6개월 동안 대기 노출된 무보호 및 텅스텐(W) 캡핑 시료를 비교하고, 산소가 Sc보다 Al에 더 쉽게 결합함을 확인하였다. N‑N(≈404 eV) 피크의 출현을 산화 과정에서 방출되는 질소 분자(N₂)와 연관짓고, Sc‑O 결합 비중이 Al‑O보다 크게 나타나는 산화 모델을 제시하였다. 최종적으로 운영 중인 AlScN 커패시터 스택에 대한 HAXPES 데이터를 모델에 적용해 산화 진행을 실시간으로 해석하였다.

상세 분석

본 논문은 AlN에 Sc를 도핑한 Al₁₋ₓScₓN(특히 x = 0.17) 얇은 막의 산화 메커니즘을 정량적으로 규명하기 위해 하드 X‑ray 광전자 분광법(HAXPES)을 활용한 점이 가장 큰 특징이다. HAXPES는 6 keV 및 2.8 keV 광자를 사용해 5°30°의 방출 각도로 측정함으로써 9 nm18 nm 깊이까지의 정보를 동시에 얻을 수 있다. 이를 통해 표면과 내부에서 진행되는 산화 정도를 구분하고, 산소가 주로 Sc‑N 결합을 대체해 Sc‑O 결합을 형성한다는 사실을 명확히 밝혔다.

스펙트럼 분석에서는 Sc 2p, Al 2s, N 1s 코어 레벨을 중심으로 피크 피팅을 수행하였다. Sc 2p에서는 Sc‑O 피크가 Sc‑N 피크보다 큰 면적 비중을 차지했으며, 이는 Sc‑O 결합 에너지(207.4 kJ mol⁻¹)가 Al‑O(133.9 kJ mol⁻¹)보다 훨씬 크다는 열역학적 차이와 일치한다. Al 2s에서도 산화된 Al‑O 피크가 관찰됐지만, Sc‑O에 비해 상대적으로 약했다. 특히 6개월 노출 시 나타난 404 eV의 추가 피크는 N 1s 영역에 위치했으며, 이는 N₂ 분자 방출에 따른 N‑N 결합 특성으로 해석된다. 이 피크는 캡핑된 시료에서는 전혀 나타나지 않아, 산화가 진행될 때 질소가 탈출하면서 N₂ 가스가 형성된다는 가설을 뒷받침한다.

산화 모델은 2차원 격자에서 Sc와 Al이 무작위로 배치된다고 가정하고, 산소가 Sc 인근의 N 자리만을 대체한다는 전제하에 전형적인 결합 수 변화를 수식화하였다.

• Al‑O 비율 = 3·c_Sc·c_ScO / (1 − c_Sc) (식 1)
• 방출된 N 비율 = 4·c_Sc·c_ScO (식 2)
  여기서 c_Sc는 Sc 농도, c_ScO는 산화된 Sc 비율이다. 모델은 실험적으로 얻은 Sc‑O 면적 비중을 입력값으로 사용해 Al‑O와 N‑N 면적을 예측했으며, 6개월 시료에서는 관측값과 모델값이 비교적 일치했다. 반면 2주 시료에서는 모델이 Al‑O를 과대평가하고 N‑N을 과소평가하는데, 이는 초기 산화 단계에서 Sc‑O‑Sc 결합이 우선 형성되어 Al‑O 생성이 억제되는 현상을 반영하지 못한 한계이다.

또한, 각도·광자 에너지에 따른 정보 깊이 변화를 이용해 산화층 두께를 추정하였다. 2.8 keV(9 nm)와 6 keV(18 nm)에서 동일한 Al‑O·Sc‑O 비율이 관측되었으며, 이는 산화가 표면에 국한되지 않고 약 10 nm 깊이까지 진행됨을 의미한다. 하지만 완전한 자가 제한(self‑limiting) 산화층이 형성된다는 기존 보고와는 달리, 시간에 따라 산화가 지속적으로 진행되는 것으로 결론지었다.

마지막으로, 운영 중인 AlScN 커패시터 스택(무보호 및 W‑캡핑)에서 실시간 HAXPES를 수행해 전압 스위칭 동안 산화 피크 변화가 거의 없음을 확인했다. 이는 전기적 스트레스가 산화 진행에 큰 영향을 미치지 않으며, 캡핑이 산화 억제에 효과적임을 재차 입증한다.

이와 같이 본 연구는 (1) Sc가 Al보다 산소와 더 강하게 결합해 초기 산화의 핵심 역할을 함, (2) N₂ 방출이 산화 과정의 지표가 될 수 있음, (3) 간단한 결합‑계수 모델이 실험 데이터를 정량적으로 설명함을 보여준다. 이러한 통찰은 AlScN 기반 FE‑RAM, FE‑FET 등 차세대 페로일렉트릭 소자의 신뢰성 설계와 보호층 선택에 직접적인 가이드라인을 제공한다.
