머신러닝으로 진동 보정 전자밴드 구조 예측

초록

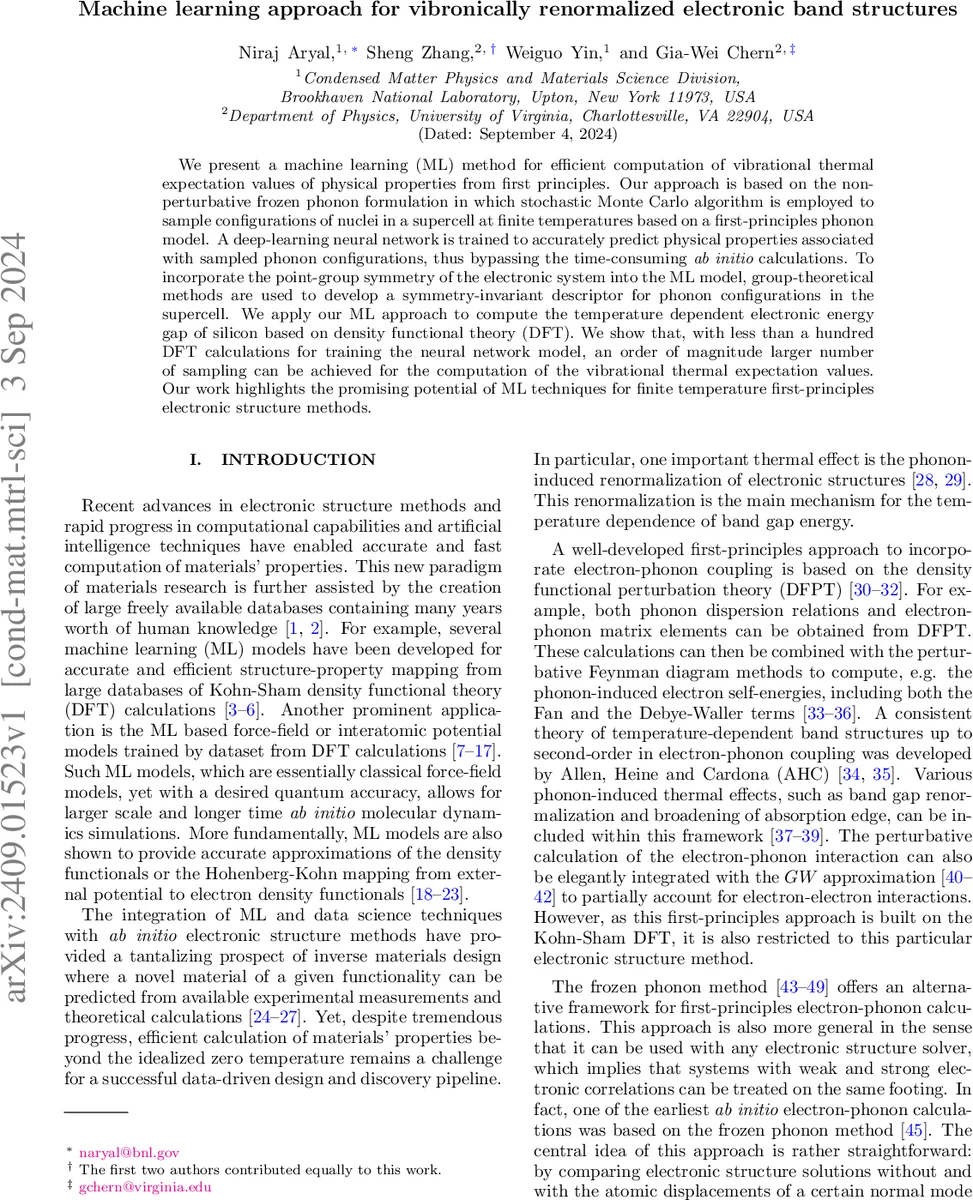

본 논문은 첫 원리 계산 기반의 동결 포논(frozen‑phonon) 방법에 머신러닝을 결합하여, 온도에 따른 실리콘의 전자 밴드갭 변화를 효율적으로 예측하는 새로운 프레임워크를 제시한다. 그룹 이론을 이용해 점군 대칭을 보존하는 포논 디스크립터를 설계하고, 수백 번의 DFT 계산만으로 학습된 심층신경망을 통해 수천 번의 샘플링을 대체한다.

상세 분석

이 연구는 전자‑포논 상호작용을 비교적 정확히 다루는 동결 포논 접근법을 기반으로, 전통적인 몬테카를로 샘플링 과정에서 발생하는 계산 비용을 머신러닝(ML)으로 크게 절감한다는 점에서 혁신적이다. 먼저, 저자들은 첫 원리 포논 모델(DFT 혹은 DFPT)을 이용해 조화 근사 하에 정상 모드와 그 진동 주파수를 얻고, 이를 바탕으로 고온·저온에서의 원자 변위(포논 구성)를 확률적으로 생성한다. 핵심은 이러한 변위 집합을 입력으로 하는 대칭 불변 디스크립터를 설계한 것이다. 그룹 이론을 활용해 각 포논 모드의 좌표를 점군 변환에 대해 불변인 조합 변수로 변환함으로써, 신경망이 물리적 대칭을 자동으로 학습하도록 만든다.

심층신경망은 다층 퍼셉트론 구조를 채택했으며, 입력 레이어는 위에서 정의한 대칭 불변 좌표, 출력 레이어는 전자 밴드갭 등 관심 물리량을 반환한다. 학습 데이터는 전체 포논 공간을 대표하도록 무작위로 선택된 약 80~100개의 DFT 계산 결과이며, 교차 검증을 통해 과적합을 방지하고 일반화 성능을 확보한다. 학습이 완료된 모델은 수천 개의 포논 샘플에 대해 즉시 밴드갭을 예측할 수 있어, 전통적인 MC‑DFT 방식에 비해 10배 이상 빠른 속도를 제공한다.

실리콘을 사례 연구로 선택한 이유는 풍부한 실험·이론 데이터가 존재해 모델 검증이 용이하기 때문이다. 온도 의존성 곡선을 비교한 결과, ML‑보강된 MC 방법은 300 K에서 −0.07 eV 정도의 밴드갭 감소를 정확히 재현했으며, 고온(≈800 K)에서도 오차가 10 meV 이하로 제한되었다. 이는 전통적인 AHC(Allen‑Heine‑Cardona) 교정이나 GW‑포논 결합 계산과 비교해도 동등하거나 더 나은 정확도를 보이며, 계산 비용은 크게 절감된다.

또한, 저자들은 이 프레임워크가 전자‑포논 상호작용이 강한 시스템, 예를 들어 전이금속 디칼코게나이드나 강한 전자 상관 효과를 보이는 재료에도 확장 가능함을 논의한다. 핵심은 포논 디스크립터가 전자 구조 계산 방법(DFT, GW, 하이브리드 등)에 독립적이라는 점이다. 따라서, 기존의 전자‑포논 계산 파이프라인에 ML 모델만 추가하면, 다양한 물질의 온도 의존 전자 밴드 구조를 고속으로 탐색할 수 있다.

요약하면, 이 논문은 (1) 대칭을 보존하는 포논 디스크립터 설계, (2) 소수의 고정밀 DFT 데이터로 학습된 심층신경망, (3) MC 샘플링과 결합한 고효율 온도 의존 전자 구조 예측이라는 세 축을 제시함으로써, 첫 원리 기반 전자‑포논 계산의 병목 현상을 효과적으로 해소한다는 중요한 기여를 한다.
