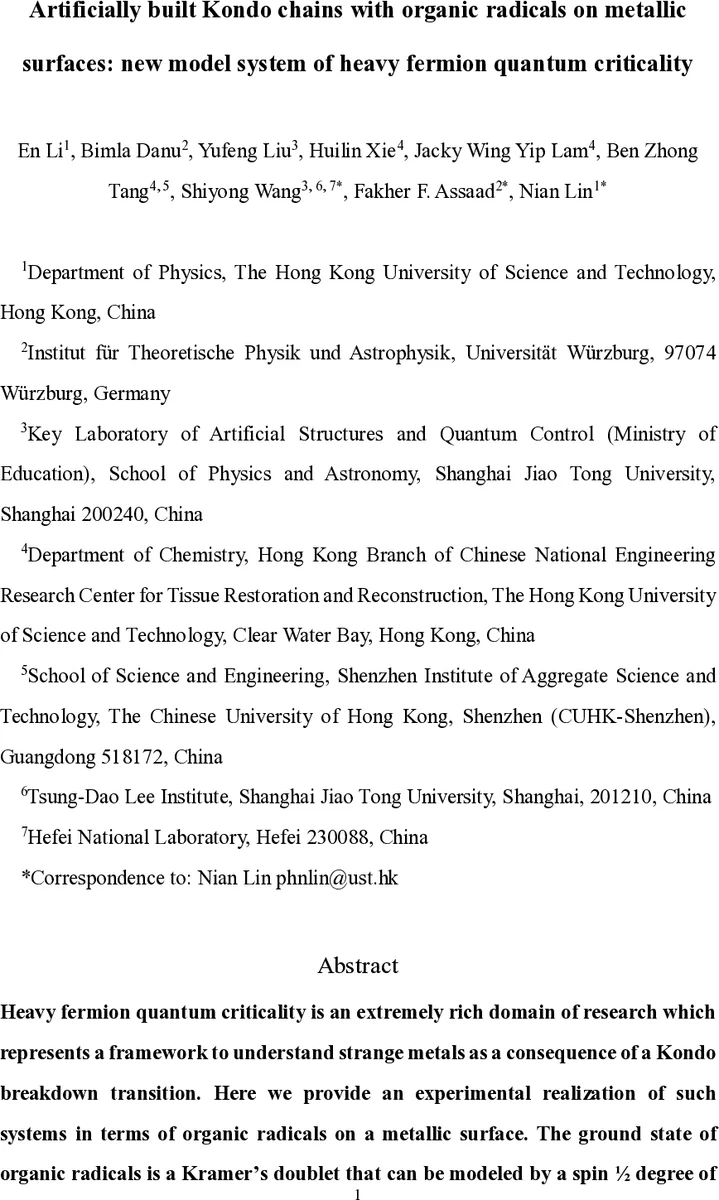

유기 라디칼로 만든 인공 Kondo 사슬, 중성자 페르미온 양자 임계현상 구현

초록

Au(111) 표면에 온‑표면 합성·STM 조작으로 S = ½ 라디칼 사슬을 만들고, 위치별 dI/dV 측정에서 Kondo 피크와 TK 변동, 짝·홀수 사슬의 전자구조 차이를 확인하였다. 양자 몬테카를로 시뮬레이션을 통해 Kondo 격자 모델이 실험 데이터를 재현함을 보이며, 이 시스템이 무거운 페르미온 금속의 코히어런스 온도 이하에서 중성자 페르미온 양자 임계 현상을 모사할 수 있음을 제시한다.

상세 분석

본 연구는 유기 라디칼(π 라디칼)의 Kramers 이중 상태를 스핀 ½ 자유도로 모델링하고, Au(111) 표면 위에 온‑표면 합성 및 STM 팁 조작을 통해 길이와 구성(전·시스 이성질체) 를 자유롭게 제어할 수 있는 1차원 스핀 사슬을 구현한다는 점에서 혁신적이다. STM/STS 측정에서 중앙 라디칼은 명확한 제로 바이어스 Kondo 피크를 보이며, 피크 폭과 위치를 Fano 피팅으로 분석한 결과 Kondo 온도 TK가 34 K~118 K 사이로 사슬 내 결합 구도에 따라 크게 변동한다. 이는 라디칼이 Au 전자와 강하게 혼합되어 Kondo 스크리닝이 강화된 것을 의미한다.

짝수 사슬(예: 디머, 트리머, 테트라머)에서는 제로 바이어스 피크가 사라지고, 대칭이 아닌 ±8 mV~±12 mV 정도의 두 개의 비대칭 피크가 나타난다. 이는 라디칼 간의 강한 반페리온 교환(J_RKKY)과 Kondo 상호작용이 경쟁하면서 스핀-플립 전이와 같은 집단적인 저에너지 흥분이 발생함을 시사한다. 반면 홀수 사슬에서는 말단 라디칼이 여전히 Kondo 피크를 유지하고, 중앙 라디칼은 피크가 억제되는 ‘U‑shaped’ 전자구조를 보인다. 이러한 짝·홀수 의존성은 1차원 Kondo 격자에서 발생하는 ‘오프-다이아곤’ 전자밴드와 유사한 스펙트럼을 반영한다.

이론적으로는 2D 금속 전자와 1D 스핀 사슬을 결합한 Kondo 격자 모델(Hubbard‑Kondo 형태)을 설정하고, 대규모 양자 몬테카를로(QMC) 시뮬레이션을 수행했다. 시뮬레이션 결과는 실험에서 관찰된 스펙트럼의 위치, 폭, 그리고 TK의 사슬 길이 의존성을 정량적으로 재현한다. 특히, 시뮬레이션에서 얻어진 전자 스펙트럼 함수는 ‘상관된 고정밀도’ 상수‑높이 STM 이미지와 거의 일치하여, 라디칼‑전도 전자 혼합이 실제로 ‘중성자 페르미온’ 밴드(heavy‑fermion 밴드)를 형성함을 강력히 뒷받침한다.

또한, 실험에서 확인된 Kondo 온도(≈60 K)는 전통적인 유기 라디칼(≈10 K 이하)보다 한 차원 높은 스크리닝 강도를 의미한다. 이는 Au(111) 표면의 Shockley 표면 상태와 라디칼의 π 전자가 강하게 결합하면서 유효 질량이 크게 증가했기 때문이다. 저온(5 K)에서 관측된 코히어런스 온도 이하의 전자 구조는 전통적인 Kondo 격자에서 기대되는 ‘코히어런스 피크’와 유사하며, 이는 시스템이 이미 ‘중성자 페르미온 금속’ 단계에 진입했음을 의미한다.

마지막으로, 라디칼 사슬의 길이와 결합 각도(전·시스 비율)를 조절함으로써 RKKY 상호작용과 Kondo 스크리닝 비율을 정밀하게 튜닝할 수 있다. 이는 압력·자기장 등 외부 파라미터 없이도 양자 임계점(QCP)으로의 접근을 가능하게 하며, 향후 ‘인공 중성자 페르미온 양자 시뮬레이터’로 활용될 잠재력을 보여준다.
