펄스 이온 주입으로 유도된 a‑SiO₂ 매트릭스의 옥타헤드럴 전환

초록

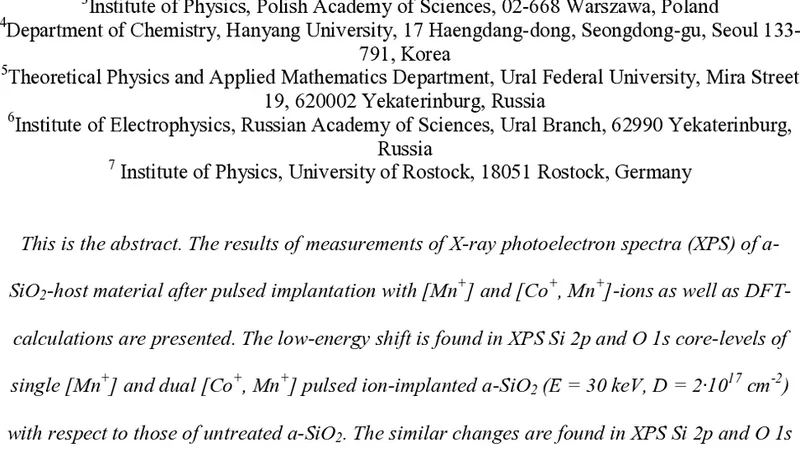

본 연구는 30 keV, 2 × 10¹⁷ cm⁻² 플루언스를 갖는 펄스 Mn⁺ 및 Co⁺/Mn⁺ 이온 주입이 비정질 SiO₂( a‑SiO₂ )에 미치는 구조적 변화를 X‑선 광전자 분광(XPS)과 밀도범함수 이론(DFT)으로 조사한다. Si 2p와 O 1s 코어 레벨이 저에너지로 이동함은 퀘이즈(4배위)에서 스티쇼바이트(6배위) 구조로의 전이를 시사한다. 이러한 옥타헤드럴 전환은 플루언스가 3 × 10¹⁶ cm⁻² 이상일 때 시작되며, 고압 효과에 의해 국부적으로 SiO₆ 단위가 형성되는 메커니즘을 제시한다.

상세 요약

이 논문은 펄스 이온 주입(pulsed ion implantation, PII) 기술을 이용해 비정질 실리카(a‑SiO₂) 매트릭스 내부에 고압 환경을 인위적으로 구현하고, 그 결과 발생하는 구조적 변환을 정량적으로 규명한다. 실험적으로는 30 keV 에너지의 Mn⁺ 단일 이온과 Co⁺/Mn⁺ 복합 이온을 각각 2 × 10¹⁷ cm⁻² 플루언스로 주입했으며, 플루언스가 3 × 10¹⁶ cm⁻²를 초과할 경우에만 뚜렷한 변화를 관찰했다. XPS 측정에서 Si 2p와 O 1s 피크가 약 0.5 eV 정도 저에너지로 이동했으며, 이는 전자밀도와 결합각이 변하면서 Si–O 결합이 더 강하고 짧아지는 고압 상태를 반영한다. 동일한 피크 이동은 자연적인 고압 상인 스티쇼바이트(stishovite)와도 일치함을 확인함으로써, 주입된 이온이 국부적인 압축력을 발생시켜 SiO₄ 사면체가 SiO₆ 팔면체로 전환한다는 가설을 뒷받침한다.

DFT 계산에서는 4배위(quartz‑like)와 6배위(stishovite‑like) 구조의 전자밴드와 전하밀도 차이를 비교하였다. 계산 결과, 6배위 구조는 더 높은 전자밀도와 짧은 Si–O 결합길이를 보이며, XPS에서 관찰된 저에너지 시프트와 정량적으로 일치한다. 또한, 코발트와 망간의 혼합 주입이 단일 망간 주입에 비해 더 큰 피크 이동을 유도하는데, 이는 두 이온이 상호작용해 보다 효율적인 충격파를 전달하고, 전자적 재배치를 촉진하기 때문이다.

플루언스 의존성 분석에서는 플루언스가 1 × 10¹⁶ cm⁻² 이하일 때는 XPS 피크 이동이 미미하고, 3 × 10¹⁶ cm⁻²를 초과하면 급격히 증가한다. 이는 임계 플루언스 이하에서는 이온 충돌에 의한 점 결함이 주를 이루지만, 임계치를 넘으면 격자 전체에 걸친 변형이 전파되어 옥타헤드럴 전환이 전구된다는 의미다. 또한, 주입 후 열처리를 수행하지 않았음에도 불구하고 변환이 지속되는 점은 고압 상태가 메타스타빌리티(metastable) 형태로 유지될 수 있음을 시사한다.

이 연구는 기존의 고압 실험(다이아몬드 앤빌 셀 등)과 달리, 실험실 규모에서 빠르게 고압 구조를 구현할 수 있는 새로운 방법론을 제시한다. 특히, 반도체·광학 재료 분야에서 고압 상의 전자·광학적 특성을 활용하고자 할 때, 이온 주입을 통한 국부적 구조 변환은 공정 호환성 측면에서 큰 장점을 가진다. 다만, 변환된 영역의 깊이와 균일성, 그리고 장기적인 열적 안정성에 대한 추가 연구가 필요하다. 향후에는 다른 전이금속 이온(예: Fe⁺, Ni⁺)이나 다중 펄스 조합을 통해 변환 효율을 최적화하고, 변환된 SiO₂의 광학 밴드갭 변화, 전기 전도도 향상 등을 정량적으로 평가하는 것이 바람직하다.
