초고속 60GHz 자동 아날로그 빔포밍 트랜시버

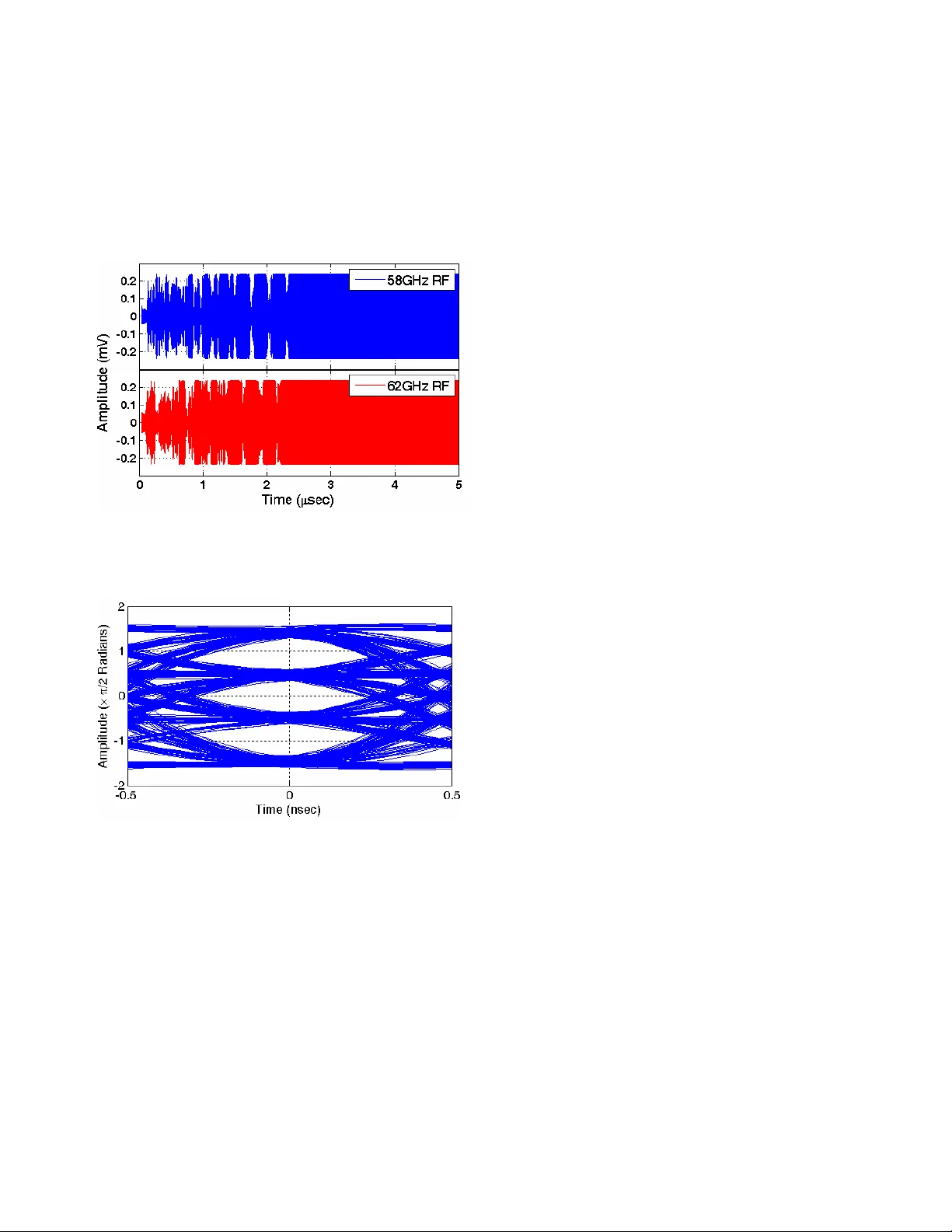

본 논문은 60 GHz 대역에서 초고속(2 Gbps) 양방향 통신을 실현하기 위한 새로운 트랜시버 구조를 제안한다. 기존의 밀리미터파 통신 시스템은 높은 자유 공간 손실과 다중 경로가 거의 없는 특성 때문에 고이득 빔포밍이 필수적이다. 그러나 전통적인 디지털 빔포밍은 복잡한 신호 처리와 긴 탐색·추적 시간이 요구돼 실시간 링크 설정에 한계가 있다. 이를 극복하고자 저자는 레트로다이렉티브(자기위상) 배열을 기반으로 한 완전 아날로그 빔포밍 방식을 채택한다. 레트로다이렉티브 배열은 들어오는 전파의 위상을 반전시켜 원래의 송신원으로 되돌려 보내는 특성을 갖는다. 두 가지 구현 방법이 소개되는데, 첫 번째는 Van Atta 배열로, 물리적으로 대칭적인 위치에 있는 안테나 쌍을 전송·수신 경로에 연결해 동일한 전파 지연을 보장한다. 두 번째는 이종주파수 혼합(heterodyne mixing) 방식으로, 수신된 RF 신호를 로컬 오실레이터(LO)와 혼합해 차주파수(IF)로 변환한 뒤 저역통과 필터를 거쳐 위상 정보를 추출한다. 이때 LO 주파수가 수신 주파수의 약 2배가 되도록 설계하면, 전송 주파수와 수신 주파수의 전파 상수(β) 가 거의 동일해 위상 차가 소멸하고, 결과적으로 전송 파형이 원래의 입사 파형과 위상적으로 일치한다. 제안된 트랜시버 구조는 그림 3에 상세히 나타나 있다. 각 라디오는 58 GHz(수신)와 62 GHz(전송) 두 주파수를 사용한다. 수신 체인에서는 안테나 배열로부터 받은 신호를 2.5 GHz IF로 다운컨버트하고, 밴드패스 필터와 위상 검출기(PDM)를 통해 위상 φ_i(t)와 데이터 x(t)를 분리한다. 위상 φ_i(t)는 저역통과 필터(2 MHz 대역폭)를 거쳐 저주파 성분만 남기고, 이 신호를 전송 체인의 위상 조정에 그대로 활용한다. 데이터 x(t)는 고주파(1.5 GHz) IF 위에 QPSK 변조되어 전송 채널에 삽입된다. 전송 시에는 각 안테나 요소에 동일한 데이터 신호를 위상 보정 신호와 합성해 62 GHz(또는 58 GHz)로 업컨버트 후 방사한다. 핵심적인 설계 포인트는 (1) 입력 신호가 없을 때 전송 위상이 무작위이므로 전력이 전방향으로 방사되어 상대 라디오에 초기 탐색 신호를 제공한다는 점, (2) 수신된 위상 정보를 바로 전송 위상에 반영함으로써 자동으로 빔을 상대 방향으로 집중시킨다. 또한, 위상 차 Δφ_i(t)=φ_i(t)−φ_1(t) 를 사용해 전체 시스템의 주파수 드리프트를 보정하고, 클럭 오프셋에 의한 위상 불안정을 최소화한다. 시뮬레이션은 MATLAB/Simulink 환경에서 5 ps 고정 타임스텝으로 수행되었다. 두 라디오는 각각 4개의 수신·전송 안테나 요소를 λ/2 간격으로 배치하고, 10 m 거리(전파 지연 33 ns, 전자 회로 지연 포함 35 ns)를 가정하였다. 각 안테나 요소는 4 dBi 이득을 갖고, 전송 전력은 전체 4채널 합산 6 dBm으로 설정했다. 수신기의 노이즈 피규어는 3 dB이며, 1.5 GHz 대역폭의 밴드패스 FIR 필터를 사용해 위상 검출 전 노이즈를 억제하였다. 시뮬레이션 결과, 수신 안테나 각 요소의 입력 전압 진폭이 약 3 µs 이후 안정적인 레벨에 도달했으며, 이는 레트로다이렉티브 빔포밍이 빠르게 수렴함을 의미한다. 또한, 4개의 위상 검출기 출력을 평균해 얻은 QPSK 복조 신호는 깨끗한 아이 다이어그램을 보여 2 Gbps 데이터 전송이 오류 없이 이루어짐을 확인했다. 다중 채널 평균에 의해 SNR이 √N(=2) 배 향상되는 효과가 관측되었으며, 이는 수신 측 빔포밍 이득과 일치한다. 결론적으로, 제안된 아날로그 레트로다이렉티브 트랜시버는 디지털 탐색·추적 없이도 3 µs 이내에 10 m 거리의 60 GHz 링크를 자동으로 설정하고 유지할 수 있다. 전력 효율성, 구현 복잡도 감소, 빠른 링크 획득이라는 장점을 제공하며, 향후 CMOS 기반 mmWave 통신 시스템에 적용될 경우 초고속 무선 백본, 실내 고밀도 네트워크, 차량 간 통신(V2V) 등 다양한 응용 분야에서 유용하게 활용될 수 있다.
