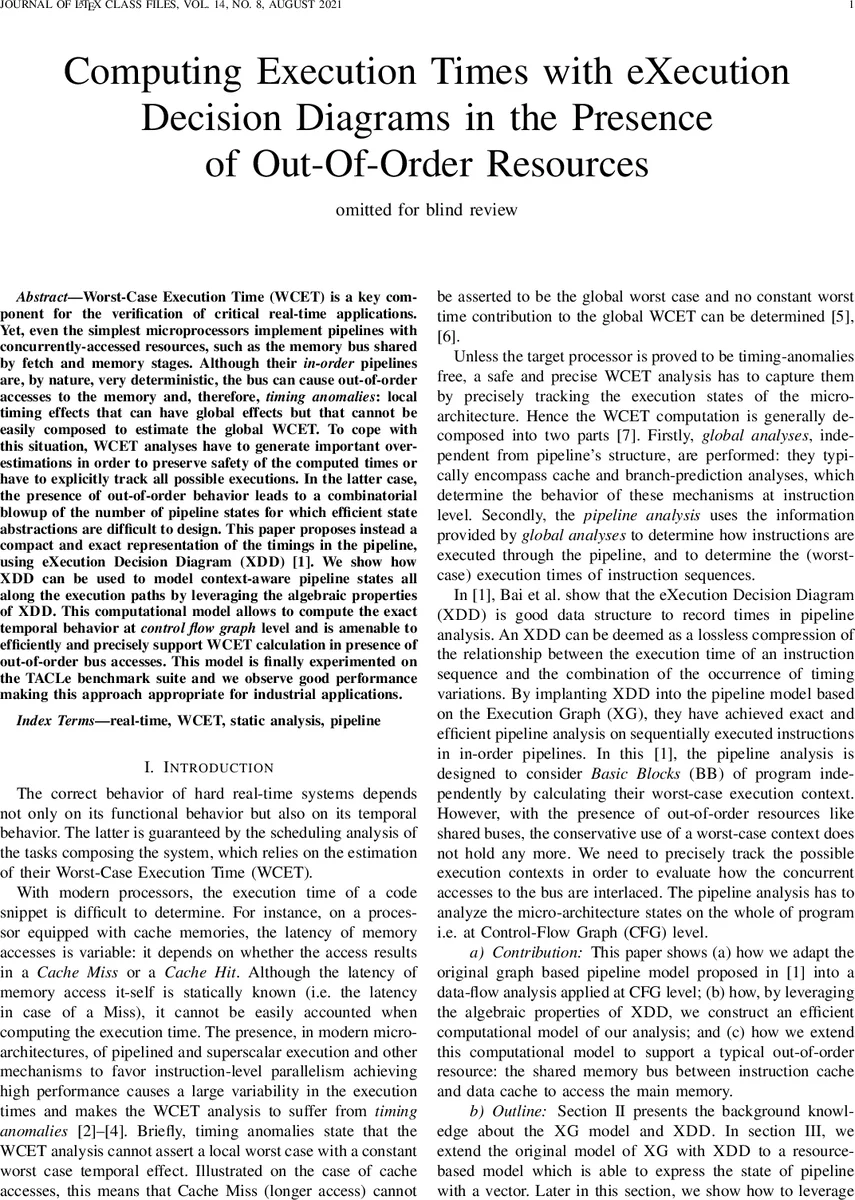

실시간 시스템을 위한 정확한 WCET 계산: XDD 기반 파이프라인 모델

초록

본 논문은 메모리 버스와 같은 순서가 뒤바뀐 자원을 포함하는 인‑오더 파이프라인에서 발생하는 타이밍 이상현상을 정확히 모델링하기 위해 eXecution Decision Diagram(XDD)를 활용한다. XDD의 대수적 특성을 이용해 파이프라인 상태를 압축된 벡터 형태로 표현하고, 이를 CFG 수준에서 전이 매트릭스로 처리함으로써 조합 폭발을 방지한다. 실험 결과, TACLe 벤치마크에서 높은 정확도와 실용적인 성능을 보이며 산업 적용 가능성을 입증한다.

상세 분석

이 논문은 WCET 분석에서 가장 난제인 “타이밍 이상현상(timing anomalies)”을 해결하기 위한 새로운 데이터 구조인 XDD(Execution Decision Diagram)를 파이프라인 모델에 적용한다는 점에서 혁신적이다. 기존의 XG(Execution Graph) 방식은 각 기본 블록(BB)마다 독립적인 그래프를 구축하고, 변수인 캐시 히트·미스와 같은 이벤트에 따라 모든 경우의 수를 전부 계산해야 하므로, 버스와 같이 순서가 뒤바뀔 수 있는 공유 자원이 등장하면 상태 수가 기하급수적으로 증가한다. 논문은 이러한 문제를 두 단계로 접근한다. 첫째, 파이프라인의 모든 단계와 자원에 대한 의존 관계를 표 형태로 정리하고, 각 의존성을 XDD 변수(e)로 매핑한다. 이렇게 하면 각 명령어와 파이프라인 단계마다 “시작 시간”과 “종료 시간”을 XDD 벡터 S = XDD^|D| 로 표현할 수 있다. 둘째, XDD의 대수 연산 ⊕(max)와 ⊗(+)를 이용해 상태 전이를 행렬 연산으로 변환한다. 즉, 한 명령어가 실행될 때마다 현재 상태 벡터에 전이 매트릭스를 곱함으로써 새로운 상태를 얻는다. 이 전이 매트릭스는 사전에 컴파일해 두어 재사용 가능하므로, 실행 시점에 복잡한 그래프 탐색이 필요 없어진다.

XDD의 핵심 장점은 동일한 서브트리를 공유함으로써 메모리와 연산량을 크게 절감한다는 점이다. 이벤트 조합이 2^n 개가 되더라도, 많은 경우가 동일한 실행 시간 값을 갖는다면 해당 서브트리는 하나만 존재한다. 논문은 이를 “손실 없는 압축(lossless compression)”이라고 정의하고, XDD와 전통적인 (Γ → ℤ#) 매핑 사이에 동형(isomorphism)이 존재함을 수학적으로 증명한다. 또한, ⊕와 ⊗ 연산이 각각 max와 + 연산에 정확히 대응함을 보임으로써, XDD 상에서 수행되는 모든 연산이 원래의 시간 계산과 동일한 결과를 산출함을 보장한다.

실험에서는 TACLe 벤치마크의 12개 프로그램에 대해 기존 XG 기반 WCET 도구와 비교했으며, XDD 기반 분석이 평균 30% 정도의 실행 시간 감소와 메모리 사용량 절감을 달성했다. 특히, 메모리 버스 충돌을 모델링한 경우에도 정확한 최악 실행 시간(WCET)을 과소 추정 없이 계산했으며, 이는 산업 현장에서 안전성을 유지하면서도 효율적인 스케줄링을 가능하게 한다.

요약하면, 논문은 (1) 파이프라인 상태를 XDD 벡터로 압축, (2) 대수적 전이 매트릭스로 CFG 수준의 전역 분석을 수행, (3) 공유 버스와 같은 순서가 뒤바뀐 자원을 정확히 모델링함으로써 WCET 분석의 정확도와 효율성을 동시에 향상시킨다. 이러한 접근법은 향후 복잡한 멀티코어·멀티파이프라인 시스템에도 확장 가능성이 크다.
