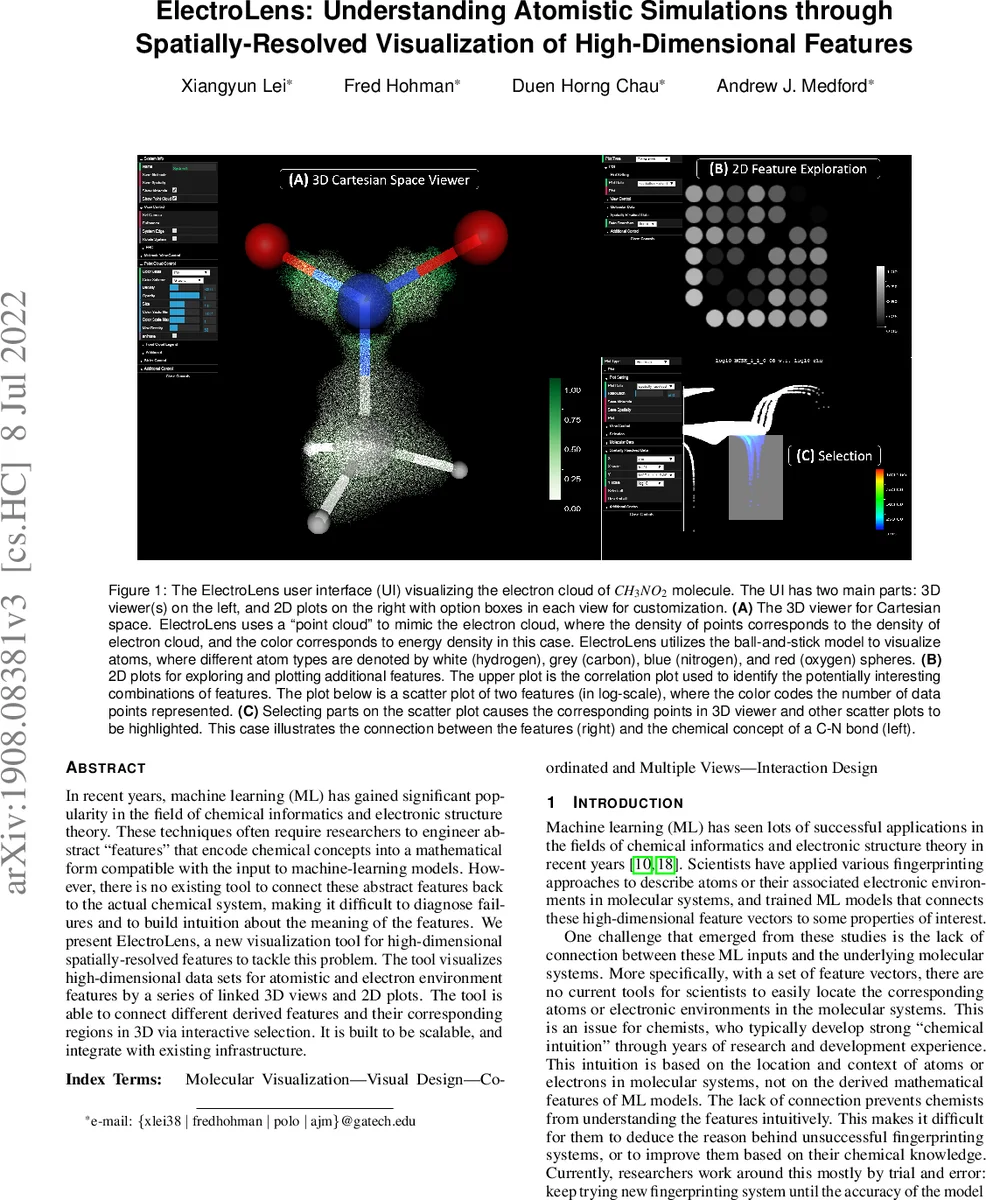

전기렌즈 고차원 특징의 공간적 시각화로 원자 시뮬레이션 이해

초록

ElectroLens는 원자와 전자 구름에 대한 고차원 피처를 3D와 2D 뷰로 연결해 직관적으로 탐색할 수 있게 해주는 오픈소스 시각화 도구이다. 점 구름, 볼‑스틱 모델, 상관·산점·차원축소 플롯을 연동해 대규모 데이터(백만 포인트 이상)를 실시간(60 FPS)으로 렌더링하고, 파이썬·ASE와 연동해 기존 시뮬레이션 파이프라인에 쉽게 통합한다.

상세 분석

ElectroLens는 원자 시뮬레이션과 전자 구조 계산에서 생성되는 고차원 피처를 인간이 이해할 수 있는 시각 형태로 변환한다는 점에서 혁신적이다. 첫 번째 설계 과제(C1)는 수십에서 수백 차원의 피처를 동시에 탐색할 수 있게 하는 것이었다. 이를 위해 2D 영역에 상관 행렬 플롯, 히트맵 형태의 산점도, PCA 기반 차원축소 플롯을 제공하고, 각각의 플롯에서 선택한 영역을 3D 뷰에 즉시 반영한다. 이렇게 하면 피처 간 상관관계와 특정 피처 값이 물리적 위치와 어떻게 매핑되는지 직관적으로 파악할 수 있다.

두 번째 과제(C2)는 피처와 실제 Cartesian 공간을 연결하는 것이었다. ElectroLens는 3D 뷰에서 원자와 전자 구름을 각각 볼‑스틱 모델과 점 구름으로 시각화하고, 색상·크기·투명도 등으로 추가 피처를 인코딩한다. 사용자가 2D 플롯에서 영역을 드래그하면 해당 피처 값을 가진 원자·전자 포인트가 3D 뷰에서 강조 표시된다. 이는 기존 툴이 제공하지 못하던 “피처 ↔ 위치” 양방향 연결을 실현한다.

세 번째 과제(C3)는 여러 시스템을 동시에 비교하는 기능이다. ElectroLens는 서로 다른 분자(예: CO₂, N₂O, HCOOH)를 하나의 인터페이스에 나란히 배치하고, 2D 플롯은 모든 시스템의 피처를 풀링해 표시한다. 선택된 피처 영역은 모든 시스템에서 동시에 하이라이트되므로, 특정 피처가 다른 화학 환경에서도 일관되게 나타나는지를 손쉽게 검증한다.

네 번째 과제(C4)는 원자와 전자 구조를 동시에 시각화하는 것이었다. 원자는 불규칙 격자, 전자는 정규 격자로 표현되지만, ElectroLens는 두 데이터를 동일한 좌표계에 겹쳐 보여준다. 예를 들어 전자 밀도와 그 파생 피처(밀도 미분 등)를 동시에 시각화함으로써, 전자 구조와 원자 배치 사이의 물리적 연관성을 탐색한다.

다섯 번째 과제(C5)는 대규모 데이터 처리이다. WebGL 기반의 Three.js와 Electron 프레임워크를 활용해 GPU 가속 렌더링을 구현했으며, 데이터 포인트를 메모리 내에서 한 번만 저장하고 여러 뷰가 공유하도록 설계했다. 그 결과 일반 노트북에서도 백만 포인트를 60 FPS로 부드럽게 표시한다.

마지막 과제(C6)는 기존 시뮬레이션 인프라와의 통합이다. 파이썬 바인딩을 제공하고 ASE(Atomic Simulation Environment)와 호환되도록 설계했으며, 다양한 파일 포맷(CIF, XYZ, VASP 등)을 자동 변환한다. 연구자는 파이썬 스크립트에서 바로 ElectroLens를 호출해 피처를 로드하고, 인터랙티브 세션을 시작할 수 있다.

이러한 설계와 구현을 바탕으로 저자들은 두 가지 사례 연구를 제시한다. 첫 번째는 전자 밀도로부터 교환‑상관 에너지를 예측하는 딥러닝 모델의 오류 영역을 시각화해, 특정 전자 밀도 구간에서 모델이 과소/과대 예측하는 원인을 전자 구름의 국소 구조와 연결시켰다. 두 번째는 머신러닝 기반 힘장 모델이 특정 원자 배열에서 실패하는 경우를 탐지하고, 해당 배열을 3D 뷰에서 강조함으로써 피처 설계의 결함을 빠르게 파악했다.

전반적으로 ElectroLens는 고차원 피처와 물리적 구조 사이의 인지적 격차를 메우는 도구로, 화학 직관을 머신러닝 워크플로에 직접 연결한다는 점에서 원자·전자 시뮬레이션 커뮤니티에 큰 가치를 제공한다.
