세포 수축이 유도하는 장거리 매트릭스 강직화

초록

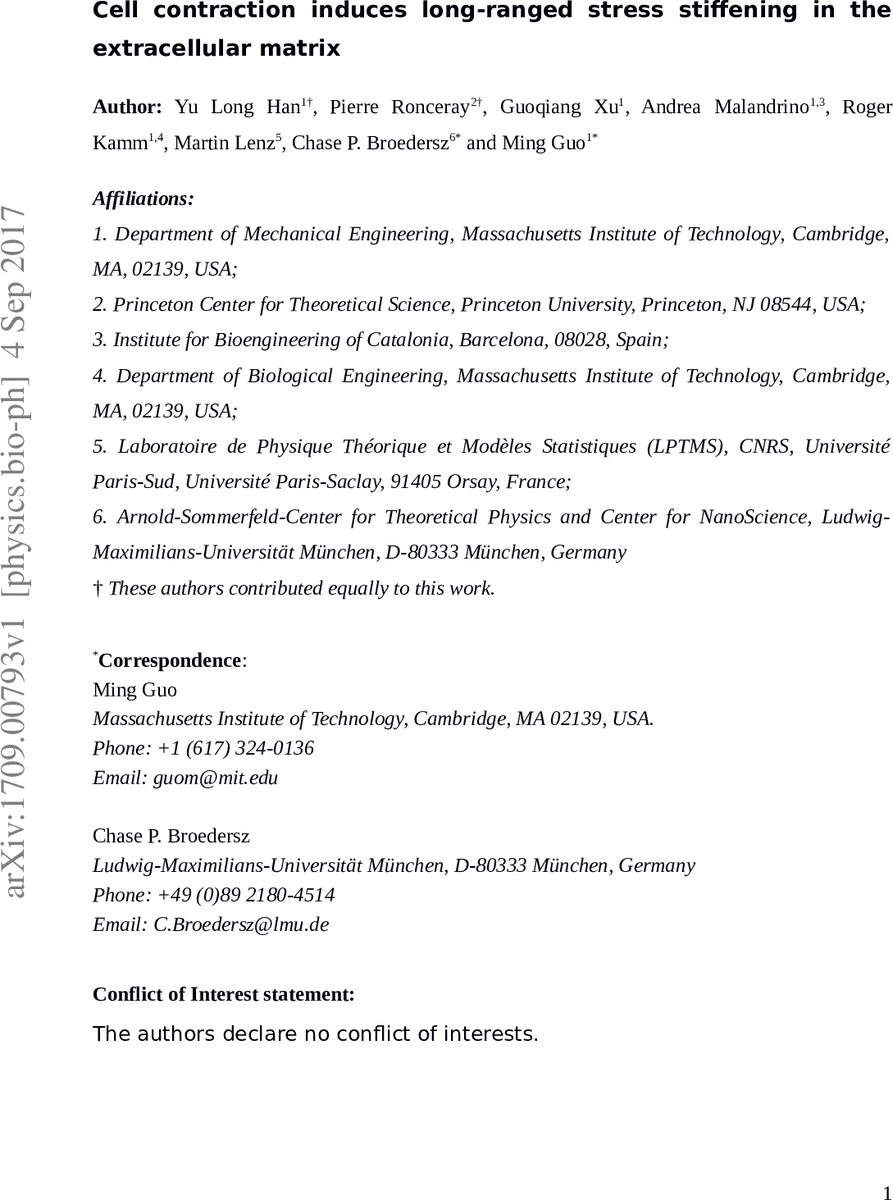

세포가 수축하면서 발생시키는 내부 응력이 콜라겐, 피브린, 매트리겔 3차원 매트릭스 전역에 퍼져, 비선형 미세유변학을 이용한 새로운 측정법인 비선형 스트레스 인퍼런스 마이크로스코피(NSIM)로 추정된 장거리 강직도 구배를 형성한다. 이는 섬유의 굽힘(버클링)으로 인한 스트레스 전파가 느리게 감쇠하기 때문이며, 세포 간 기계적 신호 전달 메커니즘을 설명한다.

상세 분석

본 연구는 세포‑ECM 상호작용을 정량적으로 규명하기 위해 비선형 미세유변학(Optical‑tweezer 기반)과 새로운 데이터 해석 프레임워크인 NSIM(Nonlinear Stress Inference Microscopy)을 결합하였다. NSIM은 비선형 응력‑변형 곡선에서 얻은 ‘강직도 증가율(∂σ/∂γ)’을 이용해, 외부 힘 없이도 시료 내부에 존재하는 잔여 응력을 역산한다. 구체적으로, 마이크로비드에 가해지는 변위‑힘 곡선 F(δ)에서 비선형 구간의 기울기 dF/dδ를 측정하고, 이를 사전 보정된 비선형 탄성 모델(예: 스트레칭된 콜라겐 섬유의 지수법칙)과 비교함으로써 해당 위치의 전단 응력 σ_loc을 추정한다.

실험에서는 인간 유방암 세포주 MDA‑MB‑231을 1.5 mg mL⁻¹ 콜라겐, 2 mg mL⁻¹ 피브린, 4 mg mL⁻¹ 매트리겔 매트릭스에 3‑D 배양하였다. 4 h 배양 후, 광학 트위저로 1 µm 비드(직경 4.5 µm)를 세포에서 200 µm 이상 떨어진 위치까지 이동시키며 힘‑변위 데이터를 수집했다. 비선형 강직도(>nl)는 거리 r에 따라 1/r^α 형태로 감소했으며, α≈0.5–0.7로 기존 2‑D 평면에서 보고된 1/r^2와 현저히 다르다. 이는 섬유 네트워크가 압축에 의해 버클링하면서 응력 전파가 ‘소용돌이’처럼 확산되는 현상으로 해석된다.

시뮬레이션에서는 삼차원 비선형 스프링‑네트워크 모델에 셀을 구형 수축체(반경 10 µm)로 구현하고, 각 스프링에 비선형 응력‑변형 관계(전단 경화 + 압축 연화)를 부여하였다. 셀 수축에 의해 발생한 전단 응력장은 r⁻⁰·⁶ 정도로 감쇠했으며, 실험에서 관찰된 강직도 구배와 정량적으로 일치하였다. 또한, 세포 수축 억제제(2 µM 사이토칼신) 처리 시 강직도 구배가 현저히 감소하고, 매트릭스 농도를 두 배로 늘리면 강직도 증가폭이 약 3배로 확대되는 등, NSIM이 실제 물리적 파라미터와 민감하게 연결됨을 확인했다.

핵심적인 과학적 통찰은 다음과 같다. 첫째, 세포가 생성하는 응력장은 비선형 매트릭스의 구조적 비대칭성(인장‑압축 비대칭) 때문에 장거리(수백 µm)까지 전파된다. 둘째, 버클링된 섬유는 ‘압축 연화’를 제공해 응력 전파를 억제하지 못하고, 오히려 전단 경화와 결합해 전반적인 강직도 상승을 유도한다. 셋째, NSIM은 기존 마이크로리소그래피나 포스 프로브 마이크로스코피와 달리, 외부 힘 없이도 내부 응력장을 고해상도로 매핑할 수 있는 강력한 도구이며, 3‑D 조직공학 및 암 전이 연구에 바로 적용 가능하다.
