혼돈형 전파실의 전자기 응답 통계와 표준 적합성

초록

본 논문은 반사 손실을 포함한 혼돈형 전파실(리버버레이션 챔버, RC)의 전자기(EM) 응답을 수치 시뮬레이션과 실험으로 조사한다. 전통적인 교반식 RC와 반구형 난반사체를 삽입해 혼돈성을 부여한 RC를 비교하여, 저주파(LUF) 근처에서 최대 전계 강도의 변동과 IEC 61000‑4‑21 표준이 요구하는 장내 균일성 기준을 평가한다. 결과는 혼돈형 RC가 통계적 균일성 및 스펙트럼·공간적 보편성을 제공해 표준 만족도가 크게 향상됨을 보여준다.

상세 분석

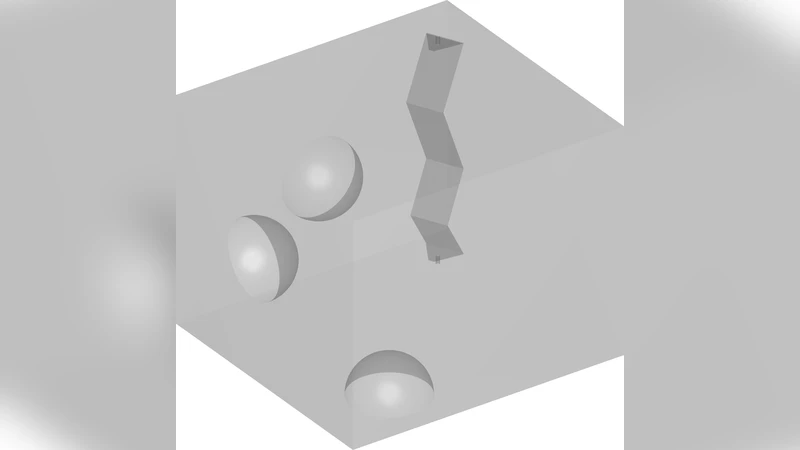

이 연구는 전파실 내부의 전자기장 통계가 “혼돈(caotic)”이라는 물리적 특성에 의해 어떻게 달라지는지를 정량적으로 밝히고 있다. 먼저 저주파(LUF) 이하에서 전파실이 충분히 교반되지 않으면 모드 겹침(modal overlap) d가 1보다 작아 Hill’s hypothesis—전계가 무작위 평면파의 중첩으로 모델링된다는 가정—가 깨진다. 저자들은 전통적인 교반식 RC와 반구 3개를 삽입해 평면벽을 파괴한 혼돈형 RC를 제작하고, 두 시스템의 고유모드 스펙트럼을 880개 모드까지 계산해 정규화된 주파수 간격의 누적분포(CDF)를 구했다. 전자는 GOE(가우시안 정규 직교군) 예측인 Wigner surmise와 일치하지 않지만, 반구를 삽입한 혼돈형 RC는 거의 완벽히 일치한다. 이는 전파실이 진정한 혼돈 시스템이 되려면 평면벽을 최소화하고 비정형 반사체를 도입해야 함을 시사한다.

다음으로 손실을 포함한 응답을 Dyadic Green’s Tensor(DGT) G(r,r₀,f)로 모델링한다. 복소 고유진동수 kₙ와 복소 전기장 Eₙ을 FEM으로 구하고, 손실은 벽면에 저전도성 패치를 배치해 평균 Q≈1500–2000을 구현한다. 이때 각 모드의 복소성 파라미터 qₙ와 폭 Γₙ는 랜덤 매트릭스 이론(RMT)에서 제시된 개방된 혼돈 시스템의 통계와 일치한다. 특히 전계 성분 E_i의 위상 강직도 ρ_i(=⟨E_i²⟩/⟨|E_i|²⟩)가 0≤|ρ|≤1 사이에서 변동하며, ρ가 확률분포 p(ρ) 를 갖는다는 점을 이용해 전계 강도 I_i=|E_i|²의 정규화된 분포 P_ρ(Ĩ) 를 도출한다. 이 식은 ρ→1일 때 Porter‑Thomas 분포, ρ→0일 때 지수분포를 연결하는 일반식이며, 실제 시뮬레이션 결과는 혼돈형 RC에서만 이 식과 매우 높은 일치도를 보였다. 반면 전통적 RC는 ρ의 분포가 비균일하고, 전계 강도 분포가 지수형도, 일반식도 모두 벗어나며, 이는 통계적 이방성 및 비보편성을 반증한다.

표준 IEC 61000‑4‑21이 요구하는 “전계 균일성”은 8개의 측정점에서 최대 전계 강도 |E_a|_max 의 표준편차 σ_dB가 3 dB 미만이어야 한다는 기준이다. 저자들은 30개의 교반 위치와 300개의 주파수에 대해 σ_dB를 계산했으며, 혼돈형 RC는 거의 모든 경우에서 σ_dB<3 dB를 만족하고 평균값이 2.1 dB 수준으로 낮았다. 반면 전통적 RC는 평균 σ_dB≈2.6 dB에 더해 25 % 이상이 3 dB를 초과했다. 측정점 수를 8→64로 늘려도 혼돈형 RC의 σ_dB 평균과 분산은 거의 변하지 않지만, 전통적 RC는 평균이 증가하고 분산이 크게 감소하지 않아 비보편적 특성이 드러난다.

실험적으로는 동일한 상업용 RC에 반구를 부착해 혼돈형을 구현하고, 400 MHz 부근 20 MHz 대역에서 1024개의 주파수와 30개의 교반 위치, 8개의 안테나 위치를 측정했다. S‑매트릭스를 통해 전계 강도를 추정한 결과, 실험 데이터 역시 시뮬레이션과 일치하게 혼돈형 RC에서 σ_dB 평균이 2.18 dB, 전통적 RC에서 2.57 dB로 나타났다. 이는 모델링이 실제 손실 메커니즘을 충분히 포착했음을 의미한다.

결론적으로, 전파실을 혼돈 시스템으로 만들면 모드 간 상호작용이 무작위화되어 RMT가 예측하는 보편적 통계가 적용되고, 이는 IEC 표준이 요구하는 전계 균일성 기준을 저주파 근처에서도 신뢰성 있게 만족시킨다. 따라서 혼돈형 전파실은 EMC 테스트의 정확도와 재현성을 크게 향상시킬 수 있는 실용적 대안으로 제시된다.
