생분해 마그네슘 임플란트의 부식·분해를 예측하는 3차원 물리화학 모델

초록

**
본 연구는 상업용 순수 마그네슘(CP‑Mg) 재료의 생체 내 부식 과정을 반응‑확산 방정식과 레벨셋 방법으로 구현한 3차원 전산 모델을 제시한다. 베이즈 최적화를 통해 수소 발생 실험 데이터를 보정하고, 염수와 인공체액(SBF)에서의 pH 변화를 예측·검증하였다. 최대 5 % 오차를 보이며 모델의 실용성을 입증하였다.

**

상세 분석

**

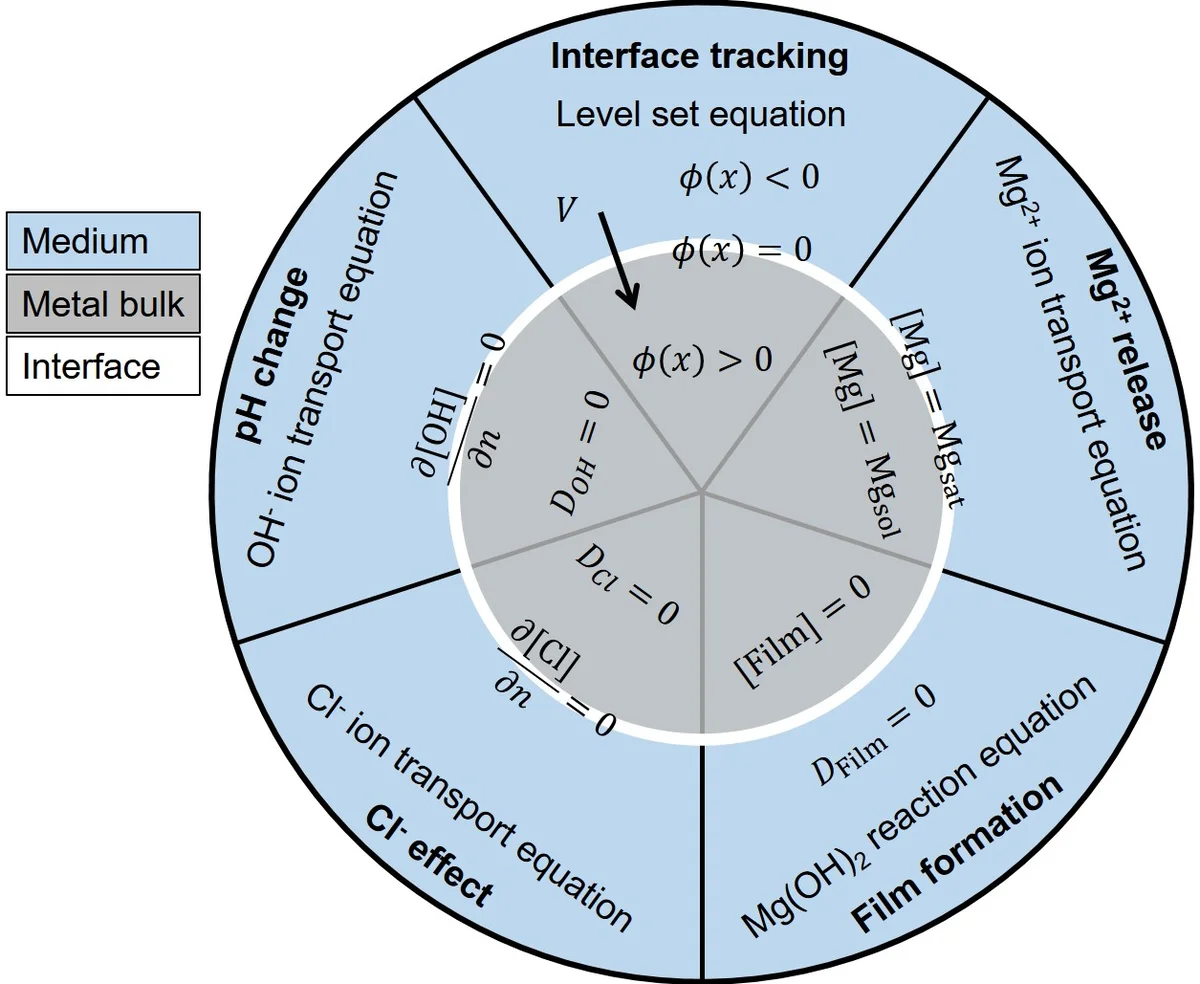

이 논문은 마그네슘 임플란트의 부식 메커니즘을 ‘반응‑확산 시스템’으로 정의하고, 네 개의 상태 변수( Mg²⁺, 보호막(Mg(OH)₂), Cl⁻, OH⁻)에 대한 편미분 방정식을 도출하였다. 특히 보호막의 다공성(ϕ)과 토러스성(τ)을 도입해 효과적 확산계수 Dₑ를 가변적으로 계산함으로써, 부식 초기의 급격한 속도와 후기에 완만해지는 속도 변화를 물리적으로 설명한다.

레벨셋(Level Set) 방법을 이용해 금속‑용액 경계면을 암시적 함수 φ(x,t)로 표현하고, 인터페이스의 정상 속도 V_N을 Rankine‑Hugoniot 조건으로부터 도출하였다. 이는 전통적인 스테판(Stefan) 접근법과 결합해 초기 시간 단계에서 급격한 전진을 보정하는데 사용된다. 따라서 복잡한 3차원 형상의 부식 전진을 수치적으로 안정적으로 추적할 수 있다.

모델 파라미터는 수소 발생량 측정 데이터를 기반으로 베이즈 최적화(Bayesian optimization) 루틴을 적용해 추정하였다. 이는 파라미터 불확실성을 정량화하고, 실험 데이터와의 적합성을 자동화한다는 점에서 기존의 단순 최적화보다 우수하다. 검증 단계에서는 염수(NaCl)와 완충용액(SBF)에서의 pH 변화를 시뮬레이션 결과와 비교했으며, 평균 5 % 이하의 오차를 기록하였다. 이는 모델이 용액 이온 조성, pH 완충 효과, 보호막 형성 등을 충분히 포착하고 있음을 의미한다.

하지만 몇 가지 한계도 존재한다. 첫째, 산소 환원 반응(O₂ + 2H⁺ + 2e⁻ → H₂O) 등 20 % 이하의 보조 전극 반응을 무시했으며, 이는 고산소 환경에서 부식 속도 과소평가로 이어질 수 있다. 둘째, 보호막을 Mg(OH)₂만으로 단순화했는데, 실제로는 MgO·Mg(OH)₂ 복합층이 형성되고, 클로라이드 이온에 의한 부식균열이 비선형적으로 진행한다. 셋째, 모델은 온도·유동(대류) 효과를 포함하지 않아 정적 배양액 조건에만 적용 가능하다. 마지막으로, 실험 검증이 제한된 두 종류의 용액에만 수행돼, 인체 조직액이나 혈류와 같은 복합 환경에 대한 일반화는 추가 연구가 필요하다.

전반적으로, 반응‑확산 PDE와 레벨셋 인터페이스 추적을 결합한 3차원 전산 모델은 기존의 연속 손상(CD) 모델이 놓친 물질 전달 메커니즘을 보완하고, 파라미터 보정에 베이즈 최적화를 도입함으로써 실험‑시뮬레이션 간 격차를 크게 줄였다. 이는 임플란트 설계 단계에서 부식 속도와 형상 변화를 사전 예측하여, 설계 변수(예: 합금 성분, 표면 처리) 최적화에 활용될 수 있는 강력한 도구가 된다.

**
