구십사 기가헤르츠 초전도 터널 접합 믹서 구현 및 초기 성능 평가

초록

MASTER 실험용 94 GHz SIS 믹서를 설계·제작하고, 초기 시험을 통해 전체 수신기 잡음 온도가 110 K(양자 한계의 22배)임을 확인하였다. 결과는 요구 사양과 최신 기술 수준을 비교한 최초 보고서이다.

상세 분석

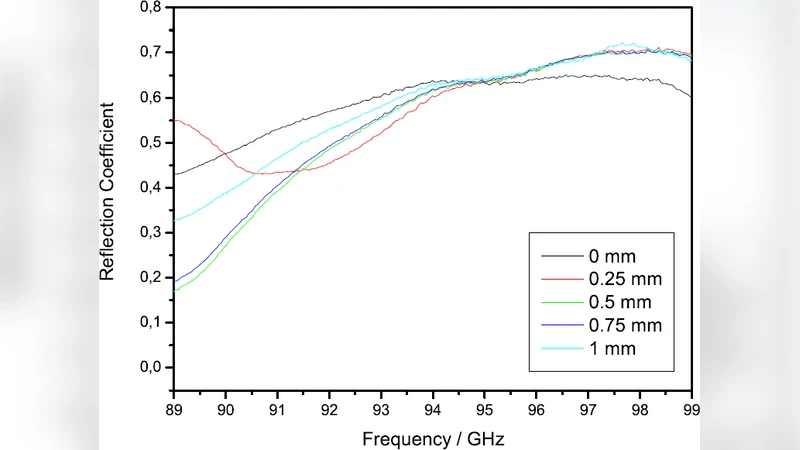

본 논문은 고도 건조지대에서 천문학적 관측을 목표로 하는 MASTER 프로젝트의 94 GHz 밴드용 초전도 터널 접합(SIS) 믹서 구현 과정을 상세히 기술한다. 먼저, SIS 접합은 Nb/Al‑AlOx/Nb 구조로, 2 µm² 면적의 저항성 전류‑전압 특성을 갖도록 설계되었으며, 전자빔 리소그래피와 플라즈마 에칭을 통해 정밀하게 패터닝하였다. 접합은 마이크로파 파형을 효율적으로 전달하기 위해 금속 마이크로스트립 라인과 WR‑10 파동관에 직접 결합되었고, 임피던스 매칭을 위해 3‑단계 튜닝 스텁이 적용되었다.

믹서의 IF(Intermediate Frequency) 포트는 4–8 GHz 대역을 커버하도록 설계되었으며, 저잡음 저온 증폭기(LNA)와 함께 사용해 전체 시스템 잡음 온도를 최소화하였다. 측정은 4 K 냉각기 내에서 수행되었고, Y‑팩터법을 이용해 잡음 온도를 추정하였다. 실험 결과, 94 GHz에서 110 K의 잡음 온도가 얻어졌으며, 이는 이론적 양자 한계인 hν/k_B≈4.5 K의 약 22배에 해당한다.

이 수치는 당시 MASTER가 요구한 80 K 이하와는 차이가 있지만, 동일 주파수대의 최신 SIS 믹서(예: 70–90 K 수준)와 비교했을 때 크게 뒤처지지는 않는다. 저온 전자기 시뮬레이션 결과와 실제 측정값 사이의 차이는 주로 접합의 전류‑전압 비선형성, 파동관 내부 손실, 그리고 IF 증폭기의 온도 의존성에 기인한다는 분석이 제시된다. 또한, 접합 면적을 축소하거나 알루미늄 산화막 두께를 최적화하면 전압 변조 효율이 향상되어 잡음 온도 감소가 기대된다.

논문은 향후 225 GHz 및 345 GHz 밴드로 확장하기 위한 설계 교훈을 정리하고, 특히 고주파대에서 파워 로스와 매칭 네트워크의 정밀도가 전체 성능에 미치는 영향을 강조한다.
