원격 레이저 진동계 기반 초광대역 액티브 노이즈 제어

초록

본 논문은 레이저 도플러 진동계(LDV)와 초소형 반사막을 이용해 귀에 직접 마이크를 부착하지 않고도 실시간으로 귀 내부 음압을 측정하는 ‘가상 ANC 헤드폰’ 시스템을 제안한다. 실험 결과, 500 Hz ~ 6 kHz 범위에서 최소 10 dB 이상의 소음 감쇄가 가능함을 확인했으며, 머리 움직임이 있어도 안정적인 제어가 유지된다.

상세 분석

이 연구는 기존 ANC 헤드레스트가 고주파(>1 kHz) 제어에 한계가 있었던 문제를 레이저 도플러 진동계(LDV)를 활용한 원격 음향 센싱으로 해결하고자 한다. LDV는 나노미터·초당 속도까지 측정 가능한 고감도 광학 센서이며, 반사막(두께 0.1 mm, 직경 9.2 mm, 질량 0.2 g)으로 구성된 초소형 ‘멤브레인 픽업’을 귀의 외이도(특히 cavum concha)에 부착한다. 레이저 빔이 멤브레인에 입사하면 음압에 의해 발생하는 미세 진동이 반사광의 위상 변화를 일으키고, 이를 LDV가 전기 신호로 변환한다. 이 신호를 직접 오류 신호(error signal)로 사용해 적응형 필터(FXLMS) 기반 ANC 제어기에 전달한다.

시스템 구성은 두 개의 보조 스피커(각 0.44 m 거리, 45° 방사)와 LDV, 그리고 머리 움직임을 보정하기 위한 카메라 기반 트래킹 장치(갤vano‑미러 구동)로 이루어진다. 트래킹은 실시간으로 레이저 빔을 멤브레인 중심에 고정시켜 입사각 변화에 따른 측정 오차를 최소화한다. 제어 알고리즘은 전통적인 최소화 방식과 동일하게 오류 신호의 제곱을 최소화하도록 설계되었으며, 신호 전처리 없이 원시 속도 데이터를 그대로 사용한다.

멤브레인 위치 최적화 실험에서는 네 가지 후보 위치(전면 귀바퀴, 삼각연, cavum concha, 귓볼)를 비교하였다. cavum concha에 부착한 경우 전체 500 Hz ~ 6 kHz 대역에서 평균 14.2 dB 감쇄(전체 SPL 77.7 dB → 63.5 dB)를 달성했으며, 특히 4 kHz 이상에서도 감쇄 효과가 유지되었다. 다른 위치는 4 kHz 이하에서만 유의한 감쇄를 보였는데, 이는 해당 부위에서 측정된 압력이 실제 외이도 압력과 상관성이 낮아 제어 대역이 제한된 것으로 해석된다.

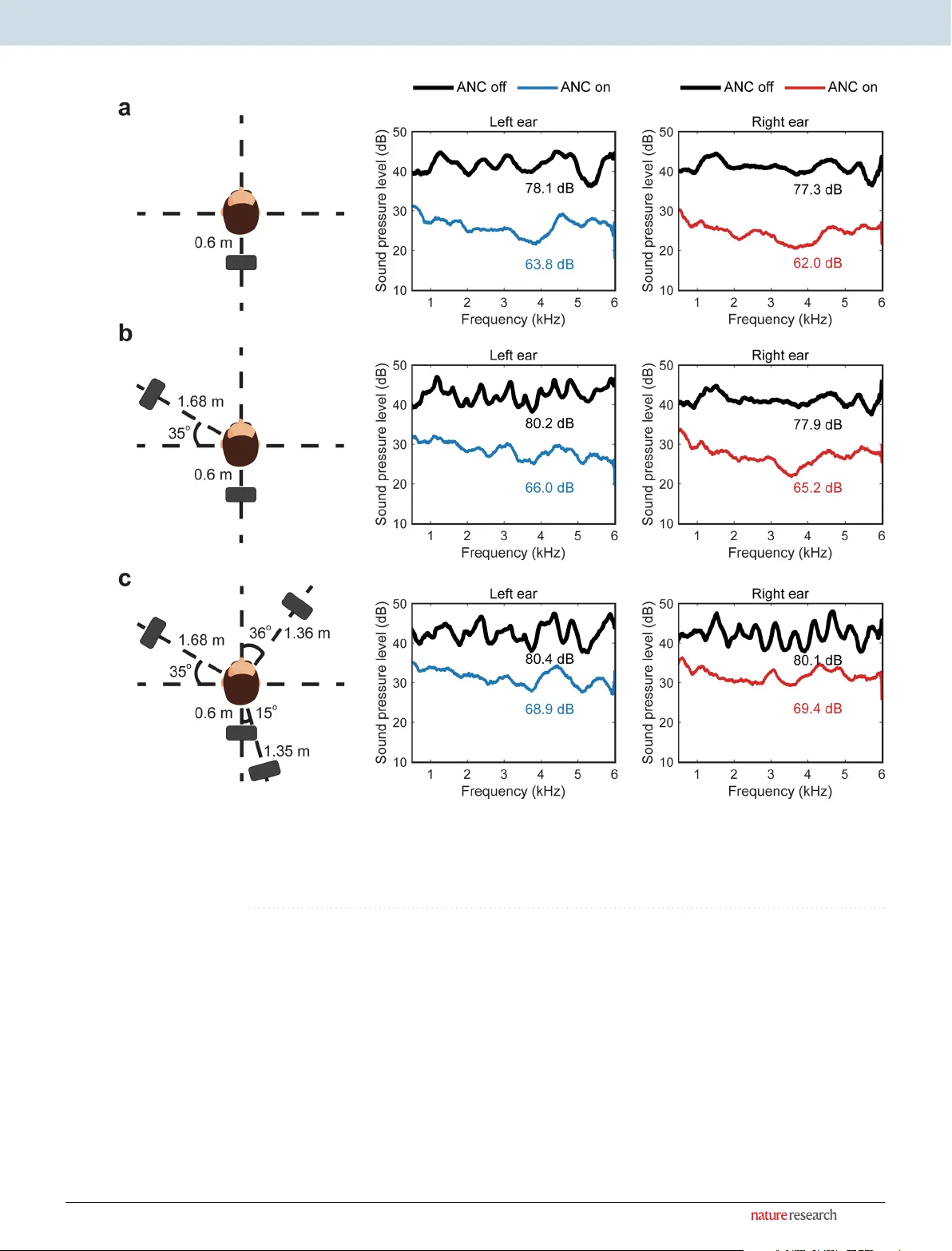

다양한 소음 환경(단일 후방 스피커, 양측 전방 스피커, 다중 반사체 구성)에서도 시스템은 10 dB 이상, 경우에 따라 15 dB에 달하는 감쇄를 제공한다. 특히 복합적인 반사 환경에서도 500 Hz ~ 6 kHz 전역에 걸쳐 일관된 감쇄를 유지했으며, 머리 회전·이동이 발생하는 동적 상황에서도 트래킹 시스템이 레이저 빔을 정확히 유지해 제어 성능 저하가 거의 없었다.

이러한 결과는 기존 4마이크·헤드 트래킹 기반 가상 센싱이 1 kHz 이하에서만 효과적이었던 한계를 크게 확장한다는 점에서 의미가 크다. 또한, 레이저와 초소형 멤브레인만을 사용함으로써 전자 마이크와 배터리, 케이블 등의 부피·무게·전력 소모를 최소화할 수 있어 실제 상용화 시 착용감 및 유지보수 측면에서 큰 장점을 제공한다. 다만, LDV는 고가 장비이며 레이저 안전성·시야 확보가 필요하므로 비용·인프라 측면에서 추가 연구가 요구된다.
