실리콘 MEMS 전자기 진동 에너지 하베스터

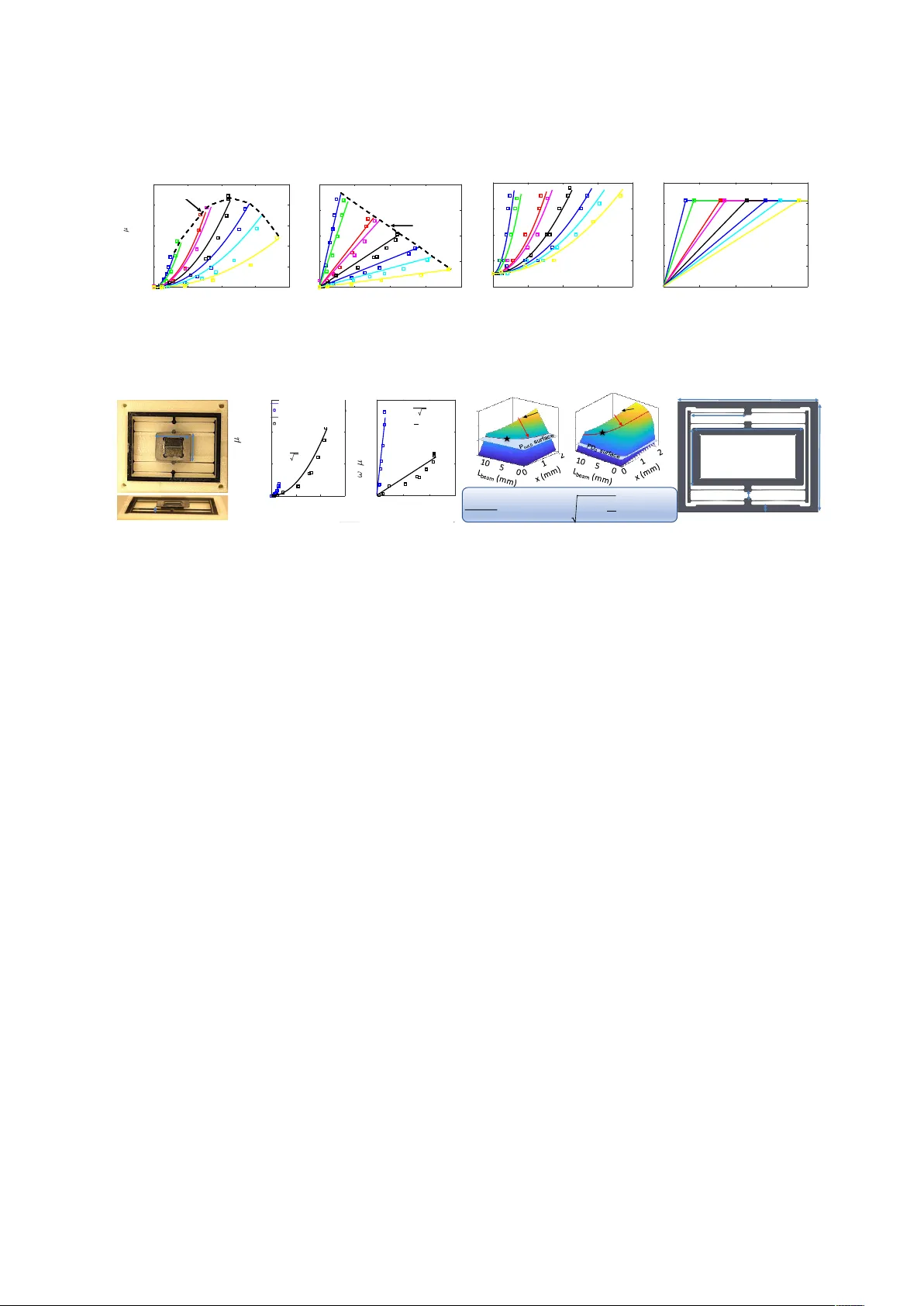

본 논문은 기계적, 자기적, 전기적 도메인을 통합적으로 최적화한 실리콘 기반 전자기 진동 에너지 하베스터를 제안한다. 서론에서는 기존 MEMS 하베스터가 진동 스트로크와 전력 밀도에서 한계를 보이며, 특히 50 Hz 근처 저주파 영역에서의 효율적 에너지 변환이 필요함을 강조한다. 설계 단계에서는 먼저 스프링‑질량‑감쇠 시스템을 수식화하고, 최대 기계적 전력 P_M을 얻기 위한 최적 스트로크 X와 구조 치수 L₁, L₂, L₃ 관계를 도출한다. 기존 앙코드 서스펜션이 0.6 mm 스트로크에서 파단되는 문제를 해결하기 위해 4‑바 링크 서스펜션을 채택했으며, 이는 X=S/2=L₁/8 조건을 만족한다. 스프링 폭 최소 30 µm, 빔 응력 ≤130 MPa, 스트로크 2 mm를 목표로 설계했으며, FEM 해석을 통해 1차 공진 모드 f_res≈76 Hz와 고차 모드 간 5배 이상의 주파수 간격을 확보했다. 자기 설계에서는 N42 등급 NdFeB 영구자석 두 개를 반대 방향으로 배치해 질량과 자속을 동시에 증가시켰다. 2‑D 자기 시뮬레이션을 통해 코일 높이 Δ와 공극 δ를 최적화했으며, 전압 V∝N·T/(T+2Δ+2δ)와 저항 R∝N²/Δ 사이의 트레이드‑오프를 고려해 코일 턴 수 N과 층 수 N_layers를 결정했다. 최종 코일은 44 AWG 구리선 400턴을 2층으로 감아 각각 123 Ω의 저항을 갖는다. 제조 공정은 525 µm 두께 실리콘 웨이퍼에 DRIE를 이용해 25 µm 최소 피처를 구현하고, 스프링 폭 30 µm, 빔 두께 25 µm 이상을 유지했다. 마스크는 5 µm 블로우아웃을 포함해 측면을 매끄럽게 에칭했으며, SEM 이미지로 테이퍼형 빔과 필렛이 정확히 형성된 것을 확인했다. 자석은 픽‑앤‑플레이 방식으로 실리콘 래퍼에 부착하고, 3‑D 프린팅 플라스틱 하우징에 조립해 전체 부피 1.79 cm³를 달성했다. 실험에서는 개방 회로 전압 V_OC=1.75 V, 매치드 로드 전력 P_out=2.2 mW(1.1 g, 76 Hz) 를 측정했으며, 전력 밀도 PD=1.23 mW/cm³, 정규화 전력 밀도 NPD=1.02 mW·cm⁻³·g⁻¹, 그리고 PD/(g·f_res)=15 µW·cm⁻³·g⁻¹·s⁻¹를 기록했다. 이는 현재 실리콘 기반 MEMS 전자기 하베스터 중 최고치이며, 비‑실리콘 비‑MEMS 하베스터와도 경쟁할 수준이다. 또한 텅스텐 래퍼를 사용해 질량을 2.7배 증가시키면 스트로크가 2.07 mm로 감소하면서도 NPD와 PD/(g·f_res)가 크게 향상되는 스케일링 효과를 확인했다. ‘골든 디바이스’ 개념을 제시해, 스프링 길이와 X를 줄이고 L₂ 방향으로 자석 폭을 확대함으로써 부피를 0.59 cm³로 축소하면서도 동일한 2.2 mW 전력을 유지할 수 있음을 시뮬레이션으로 예측했다. 이 경우 PD=3.73 mW/cm³, NPD=3.08 mW·cm⁻³·g⁻¹, PD/(g·f_res)=44.5 µW·cm⁻³·g⁻¹·s⁻¹를 달성한다. 결론에서는 50 Hz 근처 저주파 진동을 이용해 2 mm 스트로크와 1 mW 수준의 전력을 제공하는 소형 전자기 하베스터를 구현했으며, 설계 가이드라인과 스케일링 전략을 제시함으로써 산업용 IoT 및 원격 센서 전원 공급에 실용적인 솔루션을 제공한다는 점을 강조한다.
