펄스별 파동전면 측정을 위한 자유전자 레이저 피토그래피 기법

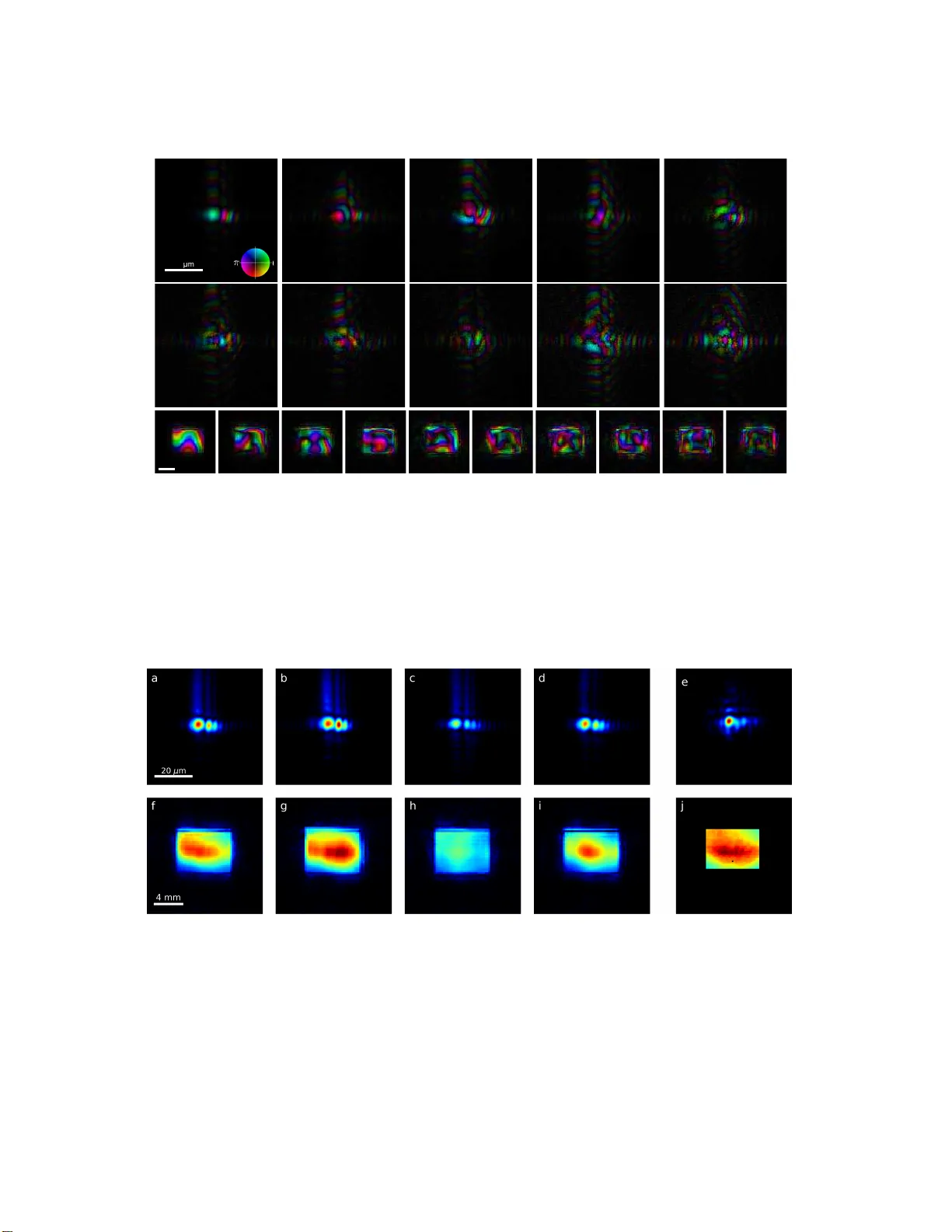

** 본 논문은 자유전자 레이저(FEL)에서 발생하는 초고밝기·초단파 펄스의 파동전면을 펄스 단위로 정밀하게 측정할 수 있는 피토그래피 기반 방법을 제시한다. 기존 FEL 빔 진단 기술은 펄스 위치·크기·강도 등 일부 파라미터만을 제공하거나, 그레이팅 기반 방법은 초점면에서 멀리 떨어진 위치에서만 파동전면을 재구성하고 제조 공정에 의해 해상도가 제한되는 문제가 있었다. 이러한 한계를 극복하기 위해 저자들은 피토그래피의 핵심 장점인 복소 파동전면(진폭·위상)과 샘플 전송함수(객체)를 동시에 복원하는 능력을 활용하였다. 특히, 펄스마다 서로 다른 탐침(Probe)이 존재하고, 탐침 위치도 크게 변동하는 상황을 고려하기 위해 OPRP(Orthogonal Probe Relaxation Ptychography) 알고리즘을 적용하였다. OPRP는 탐침을 고유 모드(특이값 분해 기반)들의 선형 결합으로 표현하고, 차원 축소를 통해 과잉 제약(over‑constrained) 문제를 해결한다. 이는 탐침의 부분적 코히런스, 스캔 위치 진동, 펄스 간 파동전면 변동 등 실제 실험에서 발생하는 다양한 비이상성을 동시에 보정한다는 점에서 혁신적이다. 실험은 FERMI DiProI 빔라인에서 수행되었다. 83 eV(λ≈15 nm)의 시드된 FEL을 10 µJ 수준으로 감쇠한 뒤, 수직·수평으로 교차 가능한 Kirkpatrick‑Baez(KB) 거울을 이용해 10 µm × 10 µm 이하의 초점 스팟을 형성하였다. 샘플은 금으로 코팅된 30 µm × 30 µm Siemens star 패턴이며, 150 mm 하류에 위치한 CCD(2048 × 2048, 픽셀당 13.5 µm)로 회절 패턴을 기록하였다. 펄스당 5개의 회절 이미지를 101개의 스캔 위치에서 수집해 총 1515 프레임을 얻었으나, 광학 진동에 의한 빔 위치 진동이 수십 마이크론에 달해 스캔 위치 보정이 필수적이었다. 저자들은 (1) 회절 패턴과 시뮬레이션 기반 교차상관을 통한 거친 위치 추정, (2) 맞춤형 위치 정밀 보정 알고리즘을 적용해 유효 프레임을 937개로 축소하였다. 재구성은 PtyPy 소프트웨어 내 OPRP 구현을 이용해 차원 축소된 10개의 탐침 모드와 객체 전송함수를 동시에 최적화하였다. 차이 지도(Difference Map)와 최대 가능도(Maximum Likelihood) 두 단계의 알고리즘을 연계함으로써 수렴 속도와 재현성을 높였다. 결과적으로, 재구성된 객체 이미지(Amplitude)와 SEM 이미지가 높은 일치를 보였으며, 탐침 모드 각각의 특이값을 통해 각 모드가 전체 회절에 기여하는 비중을 정량화하였다. 특히, 탐침을 가상 2차원 소스 평면(KB 거울 사이 중간점, 1.48 m 상류)으로 역전파했을 때, 빔 강도가 중심부에 집중되고 주변으로 급격히 감소하는 전형적인 초점 프로파일을 확인하였다. 펄스별 탐침의 진폭을 네 개를 대표적으로 선택해 시각화했으며, 동일한 펄스를 Hartmann 센서 데이터와 비교하였다. Hartmann 센서는 동일 실험 조건에서 작동했지만, 동일 펄스를 측정하지 못했으며, 측정된 파동전면은 피토그래피 결과와 비교해 강도 분포가 얕고, 빔 포인팅 변동을 충분히 포착하지 못한다는 점을 확인했다. 통계적으로는 937개의 탐침에 대해 (1) 전체 강도의 상대 변동을 히스토그램으로 나타냈으며, 평균 대비 표준편차가 0.4 × Iₘₑd인 큰 변동성을 보였다. (2) 탐침 중심 질량의 방사형 변위는 평균 8 µm 정도로, 빔 포인팅이 상당히 불안정함을 보여준다. 이러한 변동성은 FEL 운영 최적화와 실험 설계에 직접적인 피드백을 제공한다. 마지막으로, 주요 탐침을 앞·뒤로 20 mm 범위 내에서 수치 전파해 초점 전후의 파동전면을 시각화하였다. 전파된 파동전면은 원래 재구성된 파동전면과 일관된 위상·진폭 구조를 유지했으며, 초점 위치가 약 2 mm 상류에 존재함을 확인했다. 이는 기존 그레이팅 기반 방법이 초점면에서 직접 파동전면을 측정하지 못하는 한계를 극복한 결과이다. 요약하면, 이 연구는 (1) 펄스 단위 피토그래피를 통해 FEL 빔의 복소 파동전면을 직접 측정, (2) OPRP 알고리즘으로 탐침 변동과 위치 진동을 동시에 보정, (3) 937개의 펄스에 대한 통계적 빔 특성을 제공함으로써 FEL 빔 라인 모니터링 및 고해상도 X‑ray 이미징에 새로운 도구를 제시한다는 점에서 큰 의미를 가진다. **
