마이크로그리드 동적 상태의 사이버 공격 복원 및 안전 제어

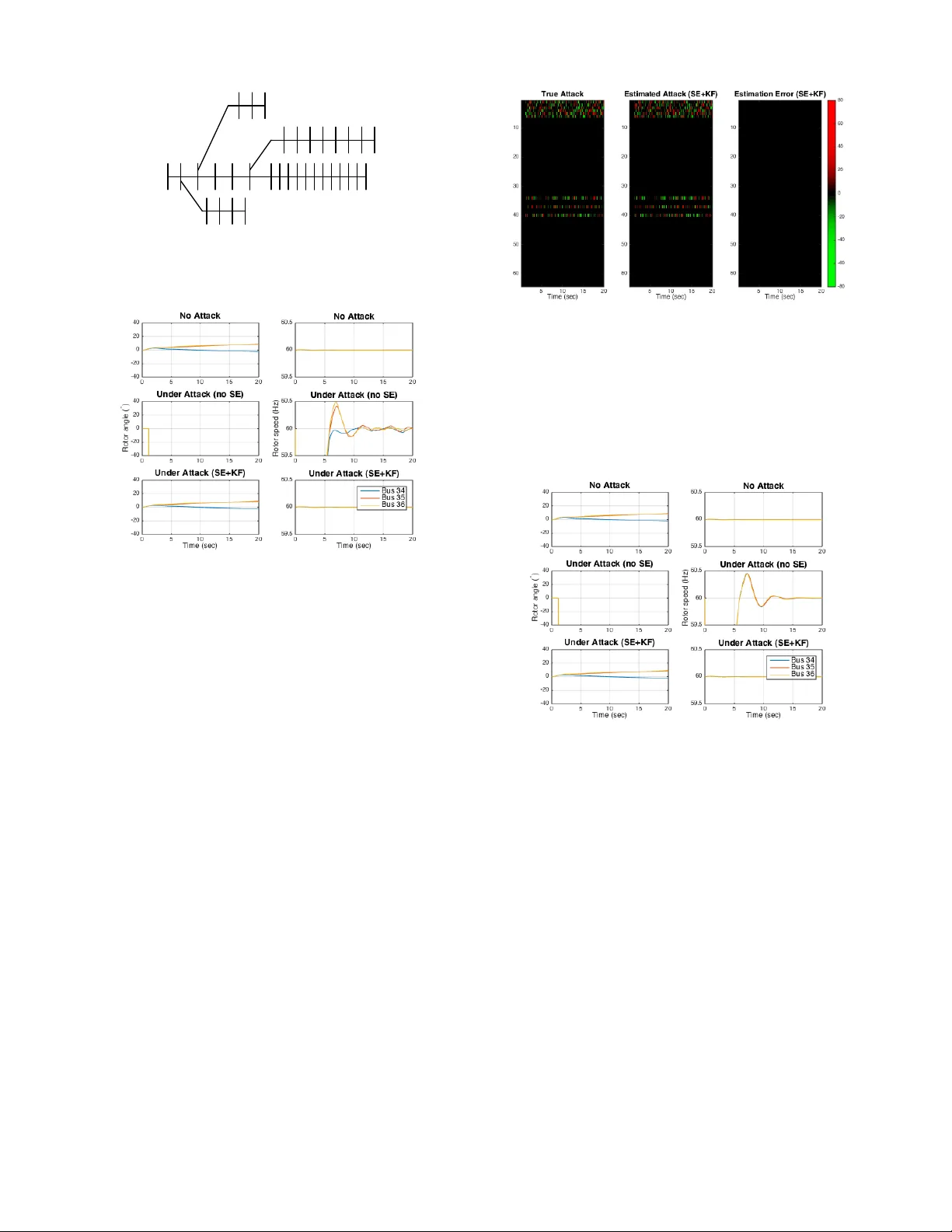

** 본 논문은 차세대 마이크로그리드 운영에 필수적인 ‘동적 상태 추정’ 문제를 사이버 보안 관점에서 재조명한다. 기존 전력 시스템에서는 정적 상태 추정(전압·위상·전력 흐름)만을 수행해 왔으며, 이는 DER(분산형 에너지 자원)의 고속 동작과 부하의 급격한 변동을 반영하지 못한다. 특히 마이크로그리드에서는 인버터‑인터페이스 전원공급기가 주류를 이루고, 이들 장치는 전통적인 관성(관성) 없이 전자 제어에 의해 즉각적으로 응답한다. 따라서 부하·인버터·동기 발전기의 상호 작용을 포함한 전역적인 동적 모델링이 요구된다. ### 1. 물리 계층 모델링 - **버스 구성**: 마이크로그리드는 m개의 동기 발전기 버스(N_S), n개의 인버터‑DER 버스(N_I), l개의 순수 부하 버스(N_L)로 구성된다. - **증강 네트워크**: 각 발전기·인버터에 내부 전압을 나타내는 가상 버스(N_S^f, N_I^f)를 추가해, 전체 버스 수를 2(m+n)+l 로 확장한다. 이는 전압·위상·주파수 동역학을 모두 상태 변수로 포함시키는 구조 보존 모델이다. - **동기 발전기 방정식**: 내부 전압 각도 θ_i, 전기 속도 ω_i, 기계적 전력 P_mi, 조정기 동역학 τ_i·Ṗ_mi = … 로 표현되며, 전력 흐름은 복소 전도성 y_ij = g_ij + j b_ij 로 계산한다. - **인버터‑DER 방정식**: 고정 전압 뒤의 리액턴스 모델에 주파수‑드롭 제어 D_i·θ̇_i = P_s_i – Σ V_i V_j |y_ij| sin(θ_i–θ_j+φ_ij) 로 기술한다. - **부하 동역학**: 부하는 P_d_i + D_i·θ̇_i 형태의 선형 근사(전압 고정, 소형 주파수 편차)로 모델링해, 부하 전력과 주파수 변동을 직접 상태 방정식에 포함한다. ### 2. 사이버 계층 및 공격 가정 - 각 버스는 로컬 컨트롤러·통신 장치·PMU를 갖추고, 중앙 제어기와 양방향으로 정보를 교환한다. - **보안 가정**: 중앙 제어기 → 로컬 컨트롤러 경로는 보안이 확보돼 있으나, 로컬 ↔ 중앙, 로컬 ↔ 로컬, 그리고 PMU 자체는 공격에 취약하다. - **공격 유형**: (1) 통신 경로 교란 – 전송된 측정값이 변조·삭제·지연; (2) 측정값 위조 – PMU 자체가 잘못된 전압·위상·주파수를 보고. - 공격 대상은 시간에 따라 변할 수 있으며, 전체 센서 중 절반 이하가 동시에 공격당한다는 희소성 가정만을 둔다. ### 3. 오류 복원 기반 안전 추정 프레임워크 - **관측식**: y(t) = C·x(t) + e(t) 로 표현, 여기서 C는 시스템 모델에서 도출된 관측 행렬, x는 복원하고자 하는 상태 벡터, e는 희소 공격·노이즈 벡터. - **희소 복원 문제**: ℓ₀ 최소화 min‖e‖₀ s.t. y = C·x + e 를 ℓ₁ 근사와 교차 검증을 통해 풀어, 실시간에 가까운 계산을 가능하게 한다. - **유일성 정리**: Lemma 1에 따라, m ≥ 2q (q는 공격 센서 수)이고 C의 모든 2q 열이 풀랭크이면 희소 해가 유일함을 보장한다. 따라서 전체 센서 수의 절반 이하가 공격당하면 정확 복원이 가능하다. - **알고리즘 흐름**: 1. 실시간 PMU 데이터 y 수집. 2. 사전 계산된 C 행렬 사용. 3. ℓ₁ 최소화 (예: Basis Pursuit) 로 ê 추정. 4. x̂ = C⁺ (y – ê) 로 상태 복원. 5. 복원된 x̂ 를 기반으로 전압·주파수 제어, 보호 계전, 모니터링 수행. ### 4. 시뮬레이션 및 실험 결과 - **시스템**: IEEE 33‑버스 배전망을 그대로 차용, 5대 동기 발전기, 8대 인버터‑DER, 다수 부하 포함. - **시나리오**: 임의의 버스에 대해 시간마다 다른 희소 공격 벡터 e(t) 삽입, 공격 강도는 정상 측정값의 10%~30% 수준. - **성능 지표**: 상태 복원 오차 (RMSE), 공격 신호 복원 정확도, 계산 시간. - **결과**: 공격 센서 비율이 40% 이하일 때 RMSE < 0.01 pu, 공격 신호 추정 정확도 > 95% 달성. 평균 계산 시간 0.018 s (MATLAB 환경) 로 실시간 적용 가능. 기존 선형화 기반 EKF와 비교해 비선형 부하·인버터 동작을 정확히 포착, 오차가 5배 이상 감소함을 확인. ### 5. 논문의 의의와 향후 과제 - **의의**: 부하·인버터 동역학을 포함한 완전 비선형 마이크로그리드 모델에 대해, 공격 모델에 대한 사전 가정 없이도 희소 오류 복원 이론을 적용해 안전한 동적 상태 추정을 구현했다. 이는 마이크로그리드의 고속 제어·보호에 필수적인 실시간 신뢰성을 크게 향상시킨다. - **제한점**: 현재는 공격이 희소(전체 센서의 절반 이하)라는 가정에 의존한다. 대규모 동시 공격이나 지속적인 지속 공격에 대한 강인성은 추가 연구가 필요하다. 또한, 실제 PMU·통신 장비의 지연·패킷 손실을 고려한 확장도 요구된다. - **향후 연구**: (1) 게임 이론 기반 다중 공격자·방어자 모델링, (2) 비희소 공격에 대한 적응형 필터링, (3) 실험실 규모 마이크로그리드 파일럿 테스트, (4) 딥러닝과 결합한 하이브리드 복원 기법 개발. **
