모듈식 상태공간 모델링으로 DC DC 변환기 시스템 설계 간소화

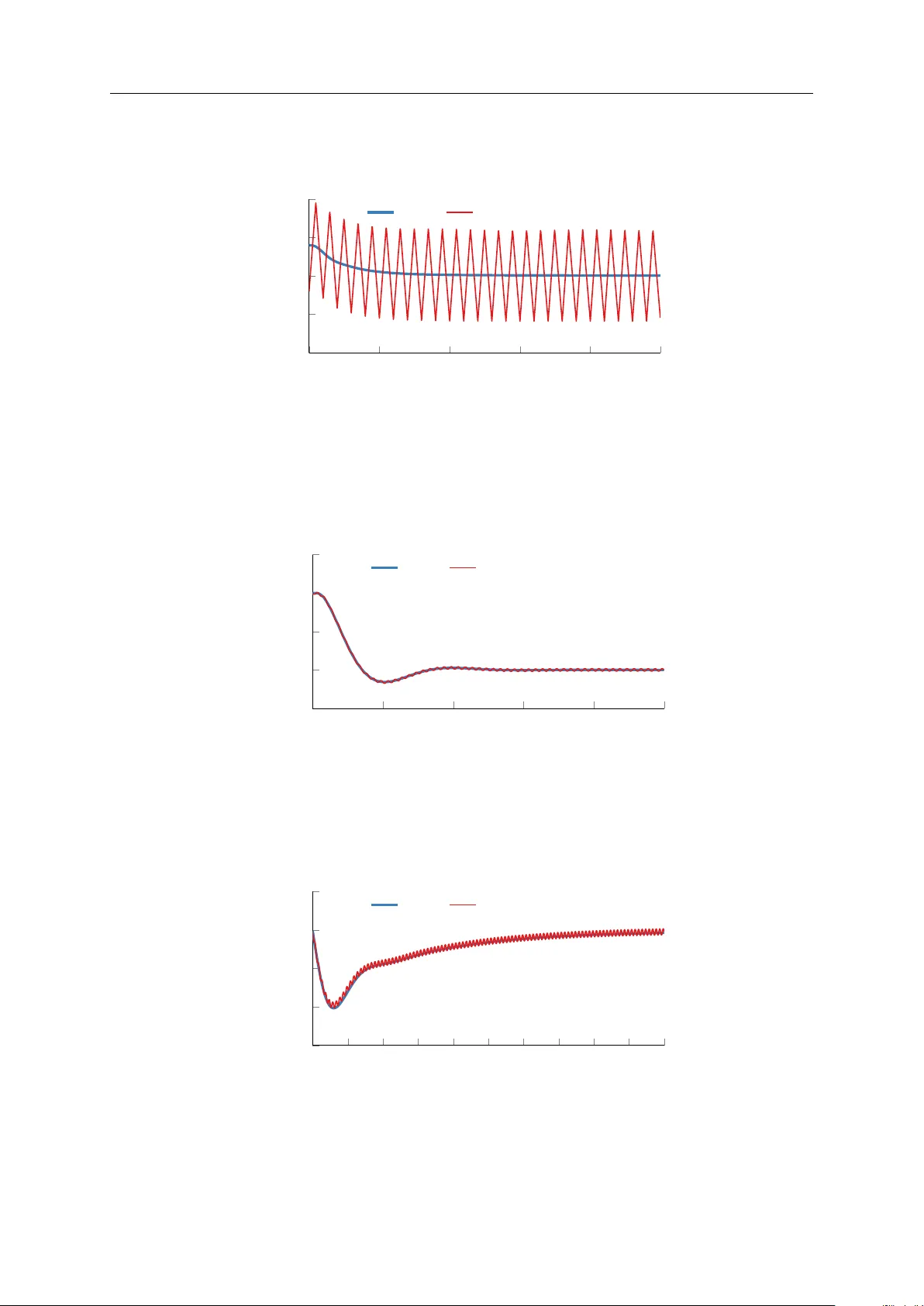

본 논문은 DC‑DC 변환기 시스템의 소형화·복합화가 진행됨에 따라, 기존의 상태공간 평균(SSA) 기반 소형 신호 모델링이 겪는 ‘모델 업데이트의 고통’을 해소하고자 하는 목적에서 출발한다. 저자는 변환기, 입력 필터, 부하, 제어기 등을 각각 **빌딩 블록** 형태의 작은 상태공간 모델로 정의하고, 이들을 표준화된 연산을 통해 결합함으로써 전체 시스템을 하나의 통합된 두 포트(g‑parameter) 모델로 구성한다. **1. 빌딩 블록 정의** - **수동 부품**: 입력 필터와 부하와 같은 수동 회로는 저장소(인덕터·커패시터)의 차수에 따라 상태 변수 수가 결정되는 2‑포트 상태공간 모델(식 1)로 표현된다. 전압·전류 관계는 A, B, C, D 행렬로 명시된다. - **제어된 변환기**: 변환기는 기본적인 2‑포트 모델에 제어 입력(듀티비, 전류 참조 등)을 추가한 확장형 모델(식 2)으로 기술된다. 여기서 제어 입력은 스칼라 혹은 벡터 형태가 될 수 있으며, 다중 변환기 시스템에서는 각 변환기의 제어 입력을 하나의 벡터에 포함한다. - **제어기**: 제어기는 전력 흐름이 아닌 정보 흐름을 다루는 별도 상태공간 모델(식 3)로 정의한다. 입력은 제어 오차(e), 출력은 제어 신호(u)이며, 아날로그 혹은 디지털 구현에 관계없이 동일한 형태로 기술된다. **2. 제어 루프 연결** 제어기와 변환기를 연결하는 과정은 두 단계로 나뉜다. - **오픈 루프 모델**: 제어기의 출력이 변환기의 제어 입력에 직접 연결된다. 이때 변환기의 제어 입력 의미가 ‘제어 오차(e)’로 바뀌며, 두 모델의 상태 변수를 결합해 새로운 A, B, C, D 행렬을 구성한다(식 5). - **클로즈드 루프 모델**: 피드백 이득 K를 도입해 제어 입력을 ‘참조 신호(r)’로 전환한다. K는 상태 피드백 형태이며, 실제 제어 설계와는 무관하게 목표 변수(전류 혹은 전압)를 상태 벡터에서 추출하는 단순 행렬이다. 클로즈드 루프 A 행렬은 A_CL = A_OL – B_OL·K 로 계산된다(식 6). 전류 모드와 전압 모드 각각에 대한 K의 구체적인 형태는 식 7, 8에 제시된다. **3. 시리즈 연결 연산** 두 개의 2‑포트 시스템(소스와 로드)을 직렬 연결할 때, 내부 전압·전류 관계(v_Sout = v_Lin, i_Sout = –i_Lin)를 이용해 전체 시스템의 상태 방정식을 재구성한다. 구체적인 행렬 연산은 식 10‑13에 상세히 제시되어 있으며, 제어 입력이 존재하는 경우에도 동일하게 적용된다. 이 연산을 통해 입력 필터·변환기·부하·다중 변환기·다중 제어 루프 등을 단계적으로 결합할 수 있다. **4. 적용 예시** - **다중 루프 제어 부스트 변환기**: 부스트 변환기에 내부 전류 루프와 외부 전압 루프를 각각 제어기로 모델링하고, 위의 연결 절차를 통해 전체 시스템 모델을 구축한다. 이를 통해 입력 임피던스, 출력 임피던스, 전압·전류 전달 함수를 한 번에 추출한다. - **2‑단계 변환기 시스템**: 첫 번째 변환기의 출력이 두 번째 변환기의 입력이 되는 구조를 시리즈 연결 연산으로 모델링한다. 각 단계에 독립적인 제어 루프가 존재하므로, 전체 시스템의 동적 상호작용을 정확히 파악할 수 있다. **5. 장점 및 의의** - **모듈화**: 블록 단위 모델링으로 설계·분석 과정이 재사용 가능하고, 새로운 부품이나 제어기를 추가할 때 기존 모델을 크게 수정할 필요가 없다. - **오류 감소**: 표준화된 행렬 연산을 사용함으로써 수작업으로 전이함수를 일일이 수정하는 과정에서 발생할 수 있는 실수를 최소화한다. - **통합 분석**: 하나의 통합 상태공간 모델에서 제어 특성(루프 전이함수)과 전기적 특성(입력·출력 임피던스)을 동시에 추출할 수 있어, 설계 단계에서 시스템 안정성·성능을 종합적으로 평가할 수 있다. 결론적으로, 이 논문은 DC‑DC 변환기 시스템 설계·분석에 있어 **빌딩 블록 기반 상태공간 모델링**이라는 새로운 패러다임을 제시한다. 이는 전력 전자 및 마이크로그리드 분야에서 복잡한 다중 변환기·다중 제어 구조를 효율적으로 다루는 실용적인 방법론으로 활용될 전망이다.
