분산형 전력계통 안정성 분석을 위한 패시비티 인덱스 기반 접근법

초록

본 논문은 손실이 없는 전력망에서 이기종 버스 동역학을 가진 시스템의 전반적인 안정성을 보장하기 위해, 각 버스가 특정 공급률에 대해 충분히 큰 패시비티 인덱스를 갖는다는 지역 조건을 제시한다. 제안된 조건은 버스 모델의 상세 구조에 의존하지 않으며, 동기발전기, 전통형 및 이차형 드롭 제어 인버터 등 세 가지 대표적인 사례에 적용 가능함을 보이고, 3버스 시뮬레이션을 통해 손실 있는 경우에도 조건의 타당성과 보수성을 검증한다.

상세 분석

이 논문은 전력계통의 점점 복잡해지는 이기종 구성요소들을 고려한 분산형 안정성 분석 프레임워크를 제시한다. 핵심 아이디어는 전력망을 ‘네트워크’와 ‘버스 동역학’이라는 두 부분으로 분리하고, 네트워크 자체의 패시비티 인덱스 λ를 정의한 뒤, 각 버스가 출력 피드백 패시비티(OFP) 특성을 갖고, 그 인덱스 σ가 –λ보다 크게(즉, σ+λ>0) 되도록 설계하면 전체 시스템이 전역적으로 비선형 안정성을 확보한다는 것이다.

1. 수학적 모델링

   • 버스 동역학은 일반적인 입력‑출력 형태 (\dot x_i = f_i(x_i,u_i),; y_i = h_i(x_i) = (\theta_i,V_i)^T) 로 기술된다. 여기서 입력은 실·무효 전력 ((P_i,Q_i))이며, 출력은 전압 위상과 크기이다.
   • 전력망은 손실이 없다고 가정하고(전도 행렬 G=0), 전압·위상과 전력 사이의 관계를 전통적인 피어스 전력 흐름식으로 표현한다. 이를 통해 전력망을 y→u 매핑 (u=g(y)) 로 나타낸다.

2. 패시비티 인덱스와 공급률

   • 기존 패시비티 정의를 확장하여, 공급률을 (w(u_i,y_i,\dot y_i)=-(P_i-P_i^*)\dot\theta_i-(Q_iV_i-Q_i^V_i^)\dot V_i) 로 설정한다. 이는 Brayton‑Moser 형식과 유사하게 ‘전력’ 관점에서 미분을 포함한다.
   • 네트워크의 저장함수 (S_N(y)) 를 정의하고, Hessian 행렬의 최소 비영(0이 아닌) 고유값 λ를 네트워크의 패시비티 인덱스로 도출한다. λ가 양이면 네트워크 자체가 초과 패시비티를, 음이면 부족 패시비티를 가진다.

3. 분산 안정성 조건(C1) 및 정리

   • 각 버스 i가 OFP(σ_i) 특성을 만족하고, σ_i > –λ 를 만족하면 전체 시스템의 평형점이 전역적으로 비선형 asymptotically stable 하다는 정리(정리 2)를 제시한다.
   • 증명은 전체 시스템의 라플라스 함수 (W = \sum_i S_i(x_i) + S_N(y) + \frac{σ+λ-ε}{2}|y-y^*|^2) 를 구성하여 (\dot W \le 0) 를 보이는 방식으로 진행된다.

4. 구체적 버스 모델 적용

   • 동기발전기: 전통적인 flux‑decay 모델에 PI 주파수 제어와 전압 피드백을 추가하여 σ > –λ 조건을 만족하도록 설계한다. 제어 이득 K_I, K_P, K_E 의 관계를 명시한다.
   • 전통형 드롭 인버터: P‑θ, Q‑V 드롭 제어에 대해 드롭 이득 D_1, D_2 를 적절히 제한하면 OFP(σ) 조건을 만족한다.
   • 이차형 드롭 인버터: 전압 제어에 비선형 항을 포함하지만, 드롭 이득을 충분히 크게(또는 작게) 선택하면 동일한 패시비티 인덱스를 확보한다.

5. 시뮬레이션 검증

   • 3버스 시스템(동기발전기, 이차형 드롭 인버터, 전통형 드롭 인버터)에서 제안된 제어 파라미터를 적용하고, 손실 없는 경우와 손실이 있는 경우(전도 행렬 G≠0) 모두에서 시뮬레이션을 수행하였다.

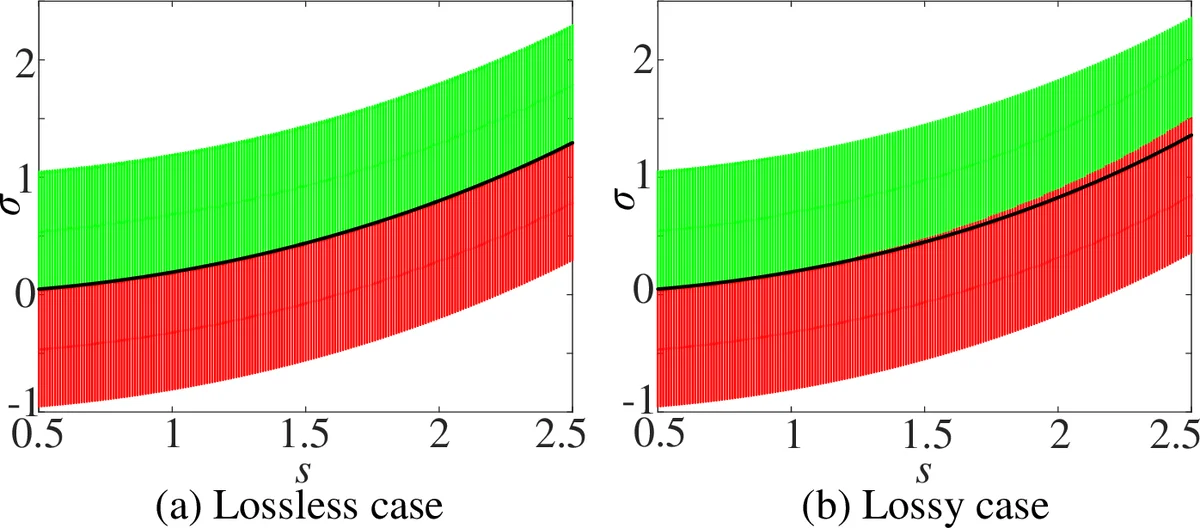

   • 결과는 λ가 음수(패시비티 부족)인 상황에서도 각 버스가 충분한 σ를 제공하면 전체 시스템이 안정적으로 수렴함을 보여준다. 또한 σ를 크게 설정할수록 과도 응답이 개선되는 것을 확인하였다.

6. 의의와 한계

   • 제안된 조건은 버스 모델의 상세 구조를 필요로 하지 않으므로, 미래의 다양한 재생에너지 인터페이스, 전기차 충전기, 마이크로그리드 등 이기종 요소가 혼재하는 환경에 바로 적용 가능하다.
   • 다만, 손실이 없는 전력망 가정이 핵심 전제이며, 실제 고전압 전송선의 저항을 무시할 수 없는 경우 λ의 계산이 복잡해질 수 있다. 또한, 조건이 충분조건이므로 보수적일 수 있으며, 실제 시스템에서 더 넓은 안정 영역을 확보하려면 추가적인 설계 기법이 필요하다.
