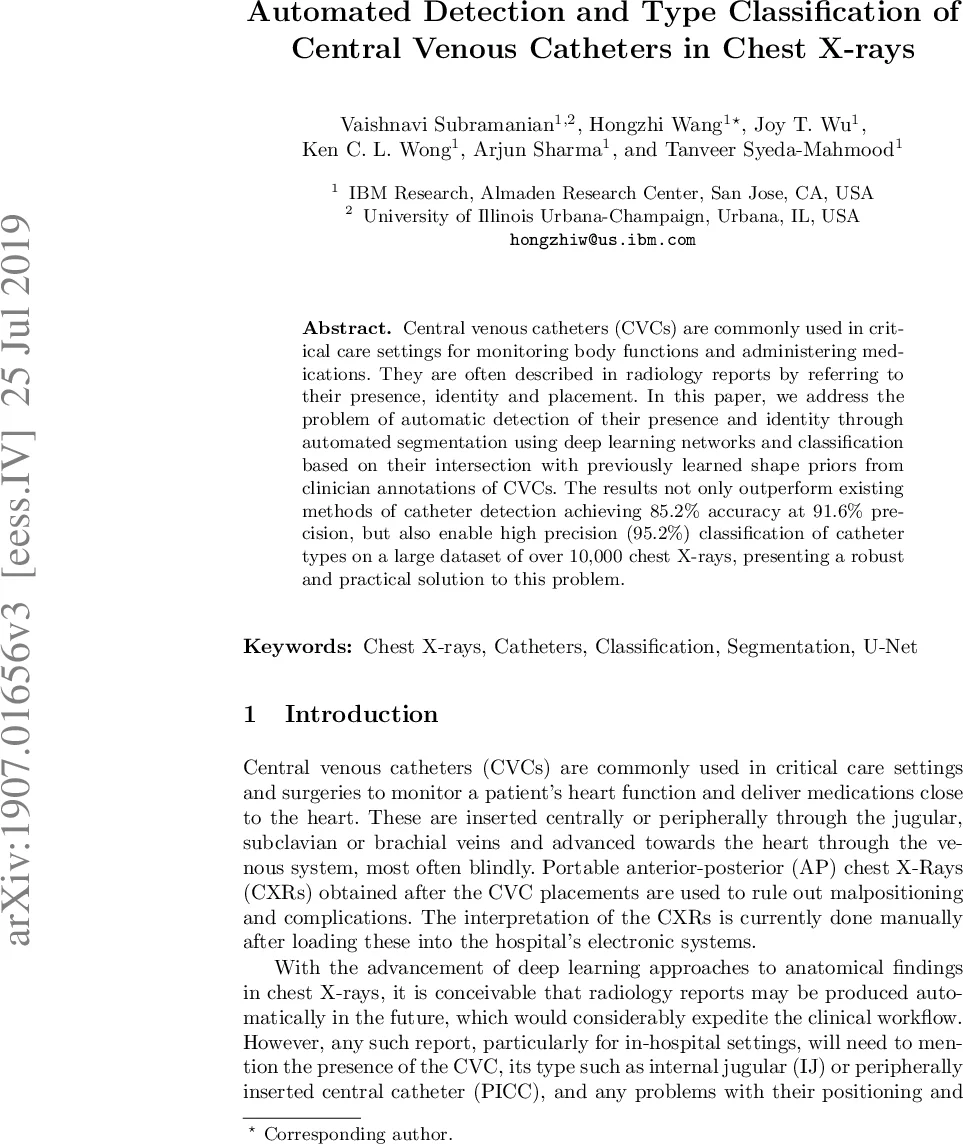

자동화된 중앙정맥카테터 검출 및 유형 분류

초록

본 논문은 흉부 X선(CXR)에서 중앙정맥카테터(CVC)의 존재 여부와 종류를 자동으로 판별하기 위한 하이브리드 시스템을 제안한다. U‑Net 기반의 세그멘테이션 네트워크로 카테터 후보 영역을 추출하고, 임상의가 만든 형태 사전(spatial priors)과 흉부 해부학적 구조와의 거리 정보를 결합한 이미지 처리 특징을 랜덤 포레스트(RF) 분류기에 입력한다. 실험 결과, CVC 존재 검출에서 85.2% 정확도·91.6% 정밀도, 유형 분류에서는 95.2% 정밀도를 달성했으며, 기존 딥러닝 기반 방법들을 크게 능가한다.

상세 분석

이 연구는 흉부 X선 영상에서 얇고 길이가 긴 CVC와 같은 의료기기를 탐지하는 데 직면한 두 가지 핵심 난제를 해결한다. 첫 번째는 전체 이미지에서 차지하는 면적이 1% 미만에 불과해 전통적인 CNN이 유의미한 특징을 학습하기 어렵다는 점이다. 이를 극복하기 위해 저자들은 U‑Net 구조를 채택하고, 클래스 불균형을 보정하기 위해 지수 로그 손실(exp‑log loss)을 적용하였다. 이 손실 함수는 작은 구조물에 대한 민감도를 높이며, 15 00장의 픽셀‑레벨 라벨링 데이터로 충분히 학습된다.

두 번째 난제는 검출된 세그멘테이션이 불완전하거나 잡음이 섞여 있을 때도 정확히 카테터 종류를 구분해야 한다는 것이다. 저자들은 임상의가 수백 장의 CXR에 직접 그린 카테터 윤곽을 평균화하여 각 유형별 형태 사전(spatial prior)을 생성하였다. 이 사전은 픽셀‑단위 확률 지도 형태이며, U‑Net 출력과 곱셈 연산을 수행해 각 클래스별 겹침 정도를 히스토그램과 HoG(Gradient Histogram) 특징으로 정량화한다.

또한, 흉부 주요 해부학적 구조(흉골, 폐, 심장, 종격동)를 별도의 U‑Net으로 분할하고, 카터 세그멘테이션과 각 구조 중심 사이의 유클리드 거리 분포를 특징으로 추가하였다. 이는 PICC와 쇄골하 카테터처럼 경로가 유사하지만 삽입 부위가 다른 경우를 구분하는 데 유용하다. 형태·크기 특징(길이, 면적, 폭)과 HoG를 결합해 최종 피처 벡터를 구성하고, 이 벡터를 이용해 두 단계의 랜덤 포레스트를 학습한다. 첫 번째 RF는 존재 여부(이진) 판단, 두 번째 RF는 4가지 유형(PICC, IJ, Subclavian, Swan‑Ganz) 중 다중 라벨을 예측한다.

실험은 NIH 공개 CXR 데이터셋(112 000장)에서 추출한 15 00장의 픽셀‑레벨 라벨, 3 000장의 전체 라벨(디바이스 존재 여부), 16 000장의 전체 라벨(카테터 유형)로 구성되었다. U‑Net 세그멘테이션은 Dice ≈ 0.78 수준이며, 5‑fold 교차 검증 결과 존재 검출에서 정확도 85.2%, 정밀도 91.6%, 재현율 89.6%를 기록했다. 유형 분류에서는 평균 정확도 78.2%에 정밀도 95.2%를 달성했으며, 특히 PICC 라인은 데이터 비중이 높아 재현율이 84% 이상으로 우수했다. 기존 VGG16, DenseNet 등 순수 딥러닝 모델은 20‑30% 수준의 정확도에 머물렀으며, 이미지‑레벨 특징을 RF에 전달한 경우에도 AUC가 50%에 불과했다. 이는 작은 면적의 구조물에 대해 전통적인 CNN이 지역적 컨텍스트를 학습하기 어렵다는 점을 재확인한다.

핵심 기여는 (1) 지수 로그 손실을 이용한 CVC 전용 U‑Net 세그멘테이션, (2) 임상의 주석을 기반으로 만든 형태 사전을 활용한 피처 설계, (3) 해부학적 거리 정보를 결합한 하이브리드 RF 분류기이다. 이러한 설계는 데이터 양이 제한된 의료 영상 분야에서 딥러닝과 전통적 머신러닝을 효과적으로 결합하는 사례를 제공한다. 한계점으로는 형태 사전이 병원·장비·촬영 조건에 따라 변동될 수 있어 외부 데이터셋에 대한 일반화 검증이 부족하다는 점이며, 향후 멀티‑센터 데이터와 도메인 적응 기법을 도입하면 실용성이 더욱 높아질 것으로 기대된다.
