가상 발전소와 TSO DSO 인터페이스의 실현 가능성 및 유연성 운영 영역

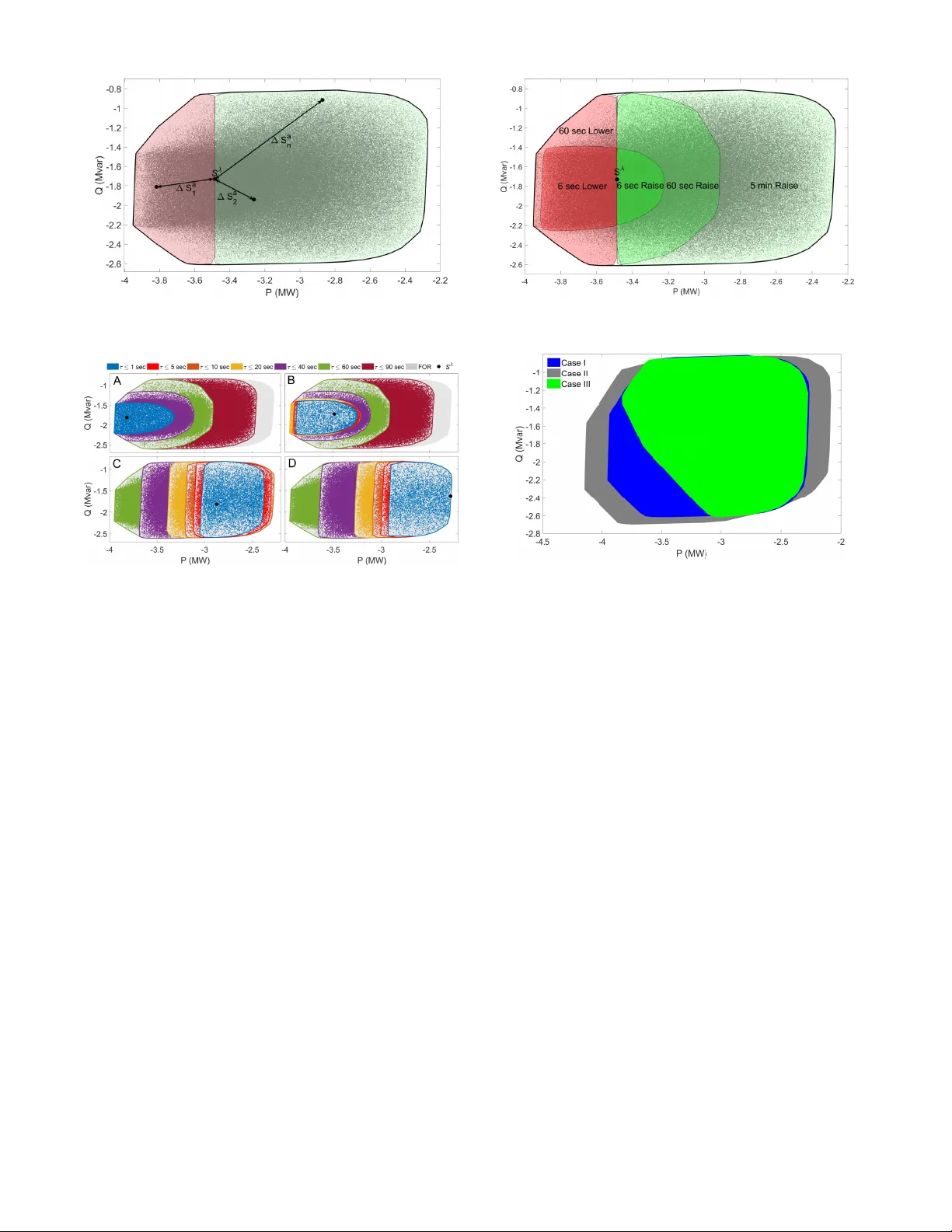

본 논문은 급증하는 재생에너지 보급으로 인한 전력계통의 유연성 부족 문제를 해결하기 위한 방안으로 가상 발전소(VPP)의 역할을 조명한다. VPP는 다수의 분산에너지자원(DER)을 하나의 집합체로 묶어, 시장 참여와 그리드 지원 서비스를 제공한다. 그러나 기존 연구에서는 VPP의 ‘유연성’을 실현 가능 영역(FOR)과 동일시하거나, 시간적 제약을 충분히 반영하지 못하는 경우가 많았다. 이에 저자들은 FOR와 유연성 운영 영역(FXOR)을 명확히 구분하고, 각각을 정량적으로 평가하는 방법론을 제시한다. **핵심 정의** 1. **Dispatch Power (Sλ)**: VPP가 에너지 시장에서 디스패치된 복합 전력(활성·무효) 2. **Feasibility Operating Region (FOR)**: 모든 DER의 운영 제한과 네트워크 제약을 만족하는 Sλ의 집합(시간에 따라 변동) 3. **Ancillary Power (ΔSa)**: 디스패치된 Sλ에서 보조 서비스를 위해 변동 가능한 전력 4. **Flexibility**: VPP가 ΔSa를 제공하기 위해 필요한 시간·속도(자원 활성화·램프율) 5. **Flexibility Operating Region (FXOR)**: 특정 시간 τ 이내에 달성 가능한 ΔSa의 집합 **방법론** - **Monte Carlo 기반 FOR 추정**: DER의 가능한 출력 벡터를 무작위 생성하고, 각 조합에 대해 AC 전력 흐름을 풀어 네트워크 전압·열 제한을 검증한다. 검증 통과 시 해당 Sλ를 FOR에 포함한다. - **FXOR 계산**: FOR에 포함된 각 점에 대해 각 DER의 활성화 시간과 램프율을 이용해 현재 디스패치 포인트에서 해당 점까지 이동하는 데 소요되는 시간을 계산한다. τ 이하이면 FXOR에 포함한다. 이 절차는 알고리즘 1·2에 정리되어 있으며, 비선형 전력 흐름을 직접 해결함으로써 네트워크 토폴로지와 제약을 정확히 반영한다. **시뮬레이션 환경** - **테스트 시스템**: 수정된 IEEE 33버스 네트워크. 4대 디젤 발전기, 5대 옥상 PV(총 162 kW), 5대 가정용 PV‑배터리(각 38 kW PV, 20 kWh 배터리) 등으로 구성. 총 부하 3.71 MW, 무효 1.76 MVAr. - **자원 특성**: PV·배터리·유연 부하는 0.1~0.3 s의 활성화·램프 시간을 갖고, PV 인버터는 역률 0.9, 최소 출력 10 % 제한. **사례 연구** 1. **Case I (기본)**: 기존 부하와 자원만을 고려한 FOR와 FXOR을 도출. FOR는 VPP의 전체 PQ 가능 영역을 나타내며, 디스패치 포인트별 FXOR은 FCAS raise(주파수 상승)와 lower(하강) 서비스에 매핑된다. 2. **Case II (유연 부하 도입)**: 각 버스 부하의 5 %를 유연 부하로 전환. 유연 부하는 빠른 응답을 제공해 FXOR을 크게 확대한다. 특히 짧은 시간(6 s) FCAS 제공 능력이 향상된다. 3. **Case III (네트워크 재구성)**: 8‑21, 12‑22 스위치를 개방해 토폴로지를 변경. 전압·전류 제약이 재배치되어 FOR의 형태가 크게 변하고, 이에 따라 FXOR도 제한된다. **주요 결과 및 인사이트** - **FOR와 FXOR 구분의 필요성**: FOR는 VPP가 에너지 시장에 입찰할 수 있는 전력 용량을, FXOR은 실제 보조 서비스를 제공할 수 있는 시간‑제한 용량을 제공한다. 두 영역을 혼동하면 빠른 응답이 필요한 서비스(예: 6 s FCAS)에서 과대평가하거나, 느린 자원에 대한 기대치를 과소평가할 위험이 있다. - **자원 응답 속도**: 컨버터 기반 DER·DR은 0.1 s 수준의 빠른 응답으로 FXOR을 크게 확장한다. 반면 디젤·배터리와 같은 느린 자원은 FXOR을 제한한다. 따라서 VPP 설계 시 빠른·느린 자원의 비율을 최적화해야 한다. - **유연 부하의 효과**: 전체 부하 대비 작은 비율(5 %)의 유연 부하라도 FXOR을 눈에 띄게 확대한다. 이는 부하 측면에서 유연성을 확보하는 것이 VPP의 보조서비스 경쟁력을 크게 높일 수 있음을 시사한다. - **네트워크 토폴로지 영향**: 스위치 개방·폐쇄와 같은 토폴로지 변화는 전압·전류 제한을 재배치시켜 FOR와 FXOR 모두에 직접적인 영향을 미친다. 따라서 VPP 운영자는 실시간 토폴로지 변화를 감지하고, FOR·FXOR을 재계산하는 체계가 필요하다. - **Monte Carlo 접근법의 장·단점**: 구현이 간단하고 다양한 네트워크에 적용 가능하지만, 정확한 경계 추정을 위해 충분한 샘플링이 필요하다. 대규모 시스템에서는 계산량이 급증하므로, 고성능 컴퓨팅 또는 선형화 기법과의 결합이 요구된다. **결론** 본 연구는 VPP와 TSO/DSO 인터페이스에서 유연성 서비스를 제공하기 위한 핵심 개념인 FOR와 FXOR을 명확히 정의하고, Monte Carlo 기반의 실용적인 평가 방법을 제시한다. 사례 분석을 통해 유연 부하, 자원 응답 속도, 네트워크 토폴로지가 각각 FOR와 FXOR에 미치는 영향을 정량적으로 보여준다. 이러한 프레임워크는 VPP가 에너지 시장 입찰과 동시에 빠른 주파수 제어, 전압 지원 등 보조 서비스를 효율적으로 제공하도록 설계·운영하는 데 필수적인 도구가 될 것이다.
