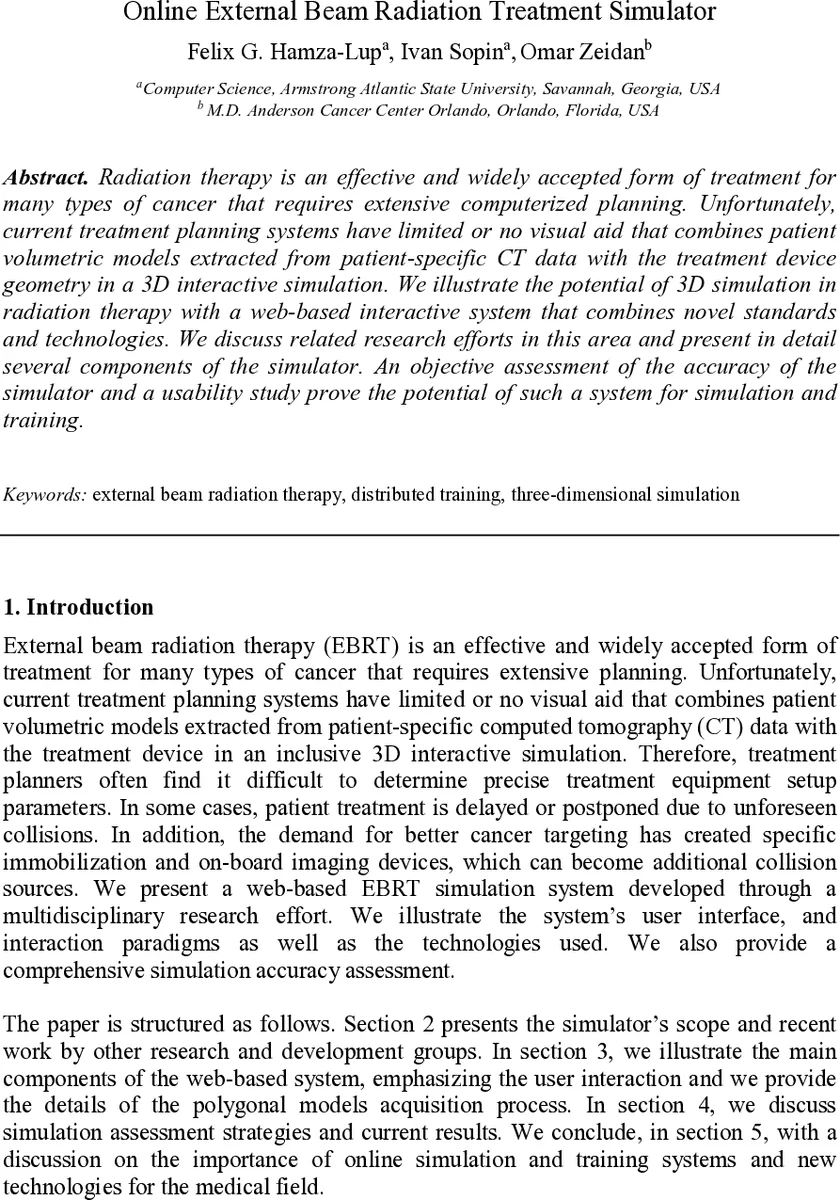

온라인 외부 빔 방사선 치료 시뮬레이터

초록

본 논문은 환자별 CT 데이터를 기반으로 한 3차원 모델과 선형가속기(linac) 장비를 웹 환경에서 실시간으로 결합·시각화하는 시뮬레이터를 제안한다. X3D 표준과 JavaScript/AJAX를 활용해 브라우저 내에서 충돌 감지(Collision Detection)와 거리 측정 기능을 제공하며, 레이저 스캔·수동 측정으로 얻은 고정밀 폴리곤 모델을 사용한다. 실제 장비와의 비교 실험에서 평균 0.5~1 cm 수준의 오차를 보였으며, 교육·임상 모두에서 활용 가능성을 입증한다.

상세 분석

이 연구는 방사선 치료 계획 단계에서 발생하는 “장비‑환자 충돌” 문제를 시각적으로 해결하고자 하는 시도이다. 기존 TPS(치료계획시스템)는 3D 볼륨 데이터는 제공하지만, 실제 치료실의 기계 배치와의 공간적 관계를 실시간으로 보여주지 못한다는 한계가 있었다. 논문은 이러한 공백을 메우기 위해 웹 기반 시뮬레이터(3DRTT)를 설계했으며, 핵심 기술은 다음과 같다.

1. X3D 기반 3D 렌더링: ISO 표준인 X3D를 채택해 브라우저 플러그인 혹은 네이티브 뷰어에서 실시간 그래픽을 구현한다. 초기 로드 시 전체 폴리곤(≈100 000개) 데이터를 다운로드하고, 클라이언트 캐시를 활용해 재접속 시 트래픽을 최소화한다. 프레임 레이트는 30 FPS 이상을 유지하나, 복잡한 충돌 감지 모드에서는 폴리곤 수를 감소시켜 성능을 보완한다.

2. 충돌 감지 알고리즘: 초기에는 Bounding Volume(구, 직육면체) 기반 근사법을 사용했으며, 이후 X3D 플레이어가 제공하는 computeCollision() 함수를 활용해 폴리곤 수준의 정밀 충돌 검출을 구현한다. 소스 객체는 중첩되지 않은 단일 메쉬로 제한해 연산 비용을 낮추고, 변환 행렬을 사전 계산해 기계‑환자 간 상대 위치를 빠르게 판단한다.

3. 사용자 인터페이스: 두 가지 UI를 제공한다. 하나는 X3D 내부에 반투명 3D 메뉴를 배치해 물리적 객체와 동일한 조작 감각을 제공하고, 다른 하나는 전통적인 HTML/JavaScript 컨트롤을 사용해 학습 곡선을 낮춘다. 측정 도구는 두 구의 좌표를 직접 입력하거나 마우스로 이동시켜 실시간 거리 값을 표시한다.

4. 모델 획득: 고정밀 레이저 스캐너(Faro LS‑840, Konica‑Minolta VIVID‑9i)를 이용해 linac 부품을 포인트 클라우드로 수집하고, Geomagic Studio로 노이즈 제거·폴리곤 메쉬 생성 후 불필요한 삼각형을 제거해 웹 전송용으로 경량화한다. 반사면 등 스캔이 어려운 부품은 디지털 캘리퍼스로 직접 측정하고, SolidWorks·3ds Max로 모델링한다.

5. 환자 3D 모델링: DICOM‑RT CT 데이터를 Marching Cubes 알고리즘으로 등고선화해 피부 표면 메쉬를 만든 뒤 X3D로 변환한다. 이는 환자‑특이적인 충돌 상황을 재현하는 데 핵심적인 요소이며, 향후 내부 장기·종양 볼륨까지 확장 가능성을 시사한다.

6. 정확도 검증: 실제 M.D. Anderson 치료실에서 20개의 충돌·근접 상황을 측정하고, 동일 조건을 시뮬레이터에 재현해 가상 측정값과 비교했다. Varian Trilogy 모델은 평균 오차 0.5 cm, Novalis 모델은 1 cm(표준편차 0.57 cm)로, 임상에서 허용 가능한 수준으로 평가된다. 오차 원인은 주로 모델링 시 사용된 스캔 해상도와 수동 측정 오차이며, 고해상도 스캐너 도입 시 개선될 것으로 기대된다.

7. 교육·임상 활용: 물리학 전공 레지던트, 방사선 종양학자, 테크니션 등 다양한 사용자에게 기계의 회전·이동 제한, 각도 체계, 충돌 회피 전략을 직관적으로 학습시킬 수 있다. 또한 환자에게 치료 과정을 시각화해 불안을 감소시키는 효과도 기대된다.

전체적으로 이 시스템은 저비용 클라이언트(웹 브라우저)와 고정밀 서버‑사이드 모델을 결합해, 기존 TPS에 부족한 공간 인식을 보완한다. 향후 다른 방사선 치료 장비(예: 입자 치료기)나 수술 로봇 등에도 동일한 프레임워크를 적용할 수 있는 확장성을 가지고 있다. 다만 현재는 충돌 감지 시 폴리곤 수에 따라 성능 저하가 발생하고, 환자 내부 구조까지는 모델링되지 않았다는 점이 한계이며, 이를 개선하기 위한 GPU 기반 실시간 렌더링 및 고해상도 메쉬 최적화 연구가 필요하다.
