아날로그 2SB 수신기의 디지털 사이드밴드 보정 기술

초록

본 논문은 기존 아날로그 2SB(두 사이드밴드 분리) 수신기에 디지털 보정 알고리즘을 적용해 IF 하이브리드가 있든 없든 사이드밴드 억제비율(SRR)을 40 dB 이상으로 끌어올리는 방법을 제시한다. 600–720 GHz 대역의 완전 아날로그 수신기를 실험적으로 구축하고, 보정 안정성을 시간·리셋(디플럭싱) 조건에서 검증하였다. 또한, 아날로그 하이브리드 유무에 따른 오차 모델을 전개해 시스템적·무작위 오류가 보정 성능에 미치는 영향을 정량화하였다. 평균 보정 SRR은 46 dB이며, 장시간 및 여러 번의 리셋 후에도 40 dB 이상을 유지한다.

상세 분석

이 연구는 기존 2SB 수신기의 핵심 약점인 아날로그 회로의 위상·진폭 불균형을 디지털 신호 처리 단계에서 보정한다는 점에서 혁신적이다. 기존 방식은 IF 하이브리드를 완전히 제거하고 디지털 믹서를 삽입해 불균형을 교정했지만, 이는 기존 장비를 대대적으로 개조해야 하는 단점이 있었다. 저자들은 IF 하이브리드를 그대로 유지하면서도 디지털 보정 계수 (c_i) 를 이용해 두 출력 포트의 신호를 선형 결합함으로써 USB와 LSB를 완벽히 복원한다. 보정 계수는 RF 톤을 주입해 (\hat X_1, \hat X_2) 를 측정하고, (\hat c_1\hat c_2=-\hat g_{2L}\hat g_{1L}), (\hat c_3\hat c_4=-\hat g_{2U}\hat g_{1U}) 와 같은 관계를 만족하도록 설정한다.

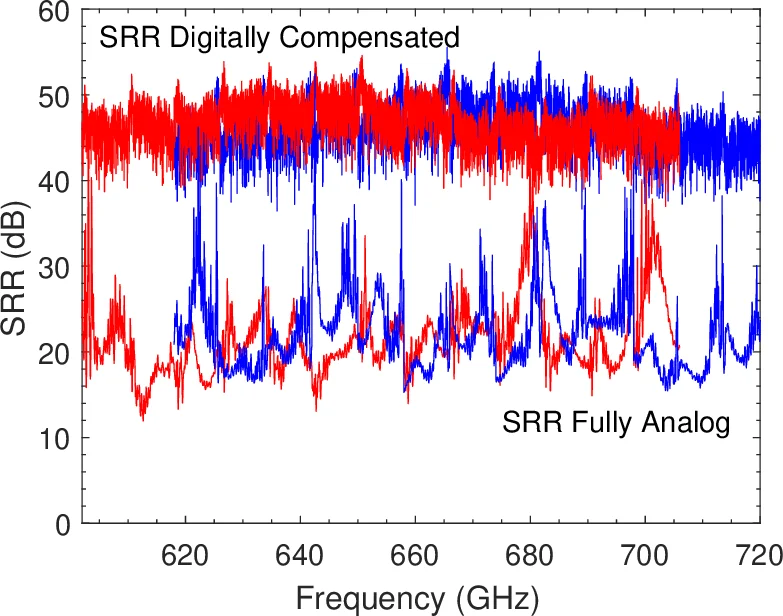

실험에서는 ALMA Band‑9 2SB 프로토타입을 사용했으며, SIS 믹서와 4–12 GHz IF 대역을 갖는다. 디지털 백엔드로는 FPGA 기반 스펙트로미터를 채택해 1 GHz 대역폭을 확보하고, 추가 다운컨버터를 통해 ADC 입력을 맞췄다. 보정 전후 SRR을 Kerr 방법(두 온도 로드 차이 이용)으로 측정했을 때, 보정 전 평균 SRR은 7–30 dB 수준이었으나 보정 후 40 dB 이상, 평균 46 dB에 도달했다.

안정성 시험에서는 동일한 보정 후 30분 간격으로 48번 측정했으며, 디플럭싱(자기 플럭스 제거) 후에도 9번 반복 측정했다. 결과는 모두 5 dB 이하의 변동을 보였으며, 최악 상황에서도 40 dB 이상을 유지했다. 이는 보정 계수가 온도·시간 변화에 강인함을 의미한다.

오차 분석에서는 두 종류의 오류를 구분했다. (1) 시스템적 오류는 보정 시점과 실제 측정 시점 사이의 위상·진폭 차이((x, \Delta\phi))로, 아날로그 하이브리드가 있을 경우 아날로그 SRR((M_A))이 클수록 시스템적 오류에 대한 내성이 높아진다. (2) 무작위 오류는 전압 측정 노이즈와 ADC 잡음에 의해 발생하며, 오류 전파식을 통해 (\sigma_{SRR})를 도출했다. 흥미롭게도, 아날로그 SRR이 10 dB 이상이면 무작위 오류가 하이브리드 유무에 관계없이 동일하게 작용한다는 결론을 얻었다.

이러한 결과는 기존 2SB 수신기를 최소한의 하드웨어 변경만으로 디지털 보정을 적용할 수 있음을 보여준다. 특히, IF 하이브리드가 포함된 경우 시스템적 오류에 대한 내성이 높아 현장 운영 시 안정적인 성능을 기대할 수 있다.
