밴드 엔지니어링으로 구현하는 차세대 저전력 통신 레이저

초록

GaNAs·GaBiAs와 같은 고불일치 반도체 합금은 질소 함량이 증가하면 밴드갭이 급격히 감소하고, 비스무트 함량이 증가하면 스핀‑오비트 분할 에너지(ΔSO)가 크게 상승한다. 논문은 이러한 전자구조 특성이 레이저 소자의 임계전류와 온도 안정성에 미치는 영향을 분석하고, GaInNAs 기반 통신 레이저가 InP‑기반 장치와 동등한 성능을 보이며 실제 구현에 성공했음을 보고한다. 특히 ΔSO > Eg 조건을 만족하는 GaBiAs·GaBiNAs는 주요 손실 메커니즘인 CHSH 오거 재결합을 억제해, 장거리(1.55 µm 이상) 및 저전력 레이저 구현의 가능성을 제시한다.

상세 분석

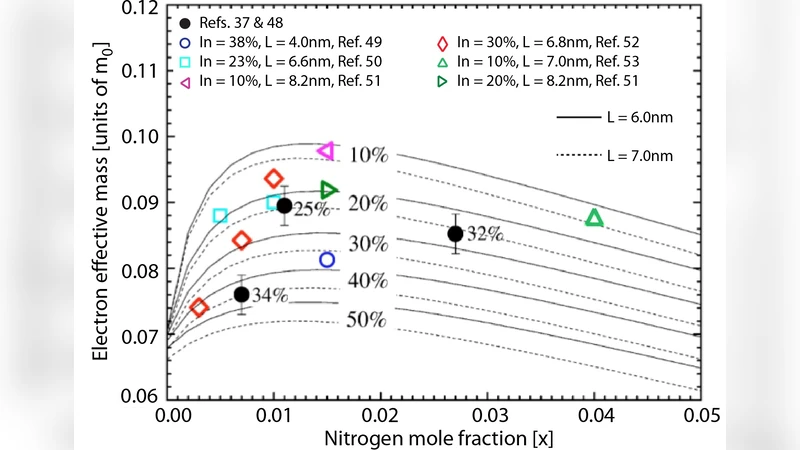

이 논문은 고불일치 반도체 합금, 특히 질소가 희석된 GaNAs와 비스무트가 희석된 GaBiAs(및 GaBiNAs)의 밴드 구조 변화를 정량적으로 설명한다. 질소 원자는 전도밴드와 강하게 상호작용하여 밴드 안티크로싱(BAC) 현상을 일으키며, 이는 직접적인 밴드갭 감소와 전자 질량 감소를 초래한다. 반면 비스무트는 원자가 전가와 강하게 결합해 원가대(valence band)와 BAC를 형성, 특히 스핀‑오비트 분할 에너지 ΔSO를 급격히 증가시킨다. ΔSO가 밴드갭 Eg보다 크게 되면, 일반적인 CHSH(Conduction‑Heavy hole‑Spin‑orbit) 오거 재결합 경로가 에너지 보존 법칙에 의해 차단된다. 이는 레이저의 임계 전류를 결정짓는 주요 비방사 재결합 메커니즘을 억제함으로써, 온도에 대한 민감도를 크게 낮춘다.

GaInNAs 레이저의 경우, 기존 InP 기반 1.3 µm·1.55 µm 레이저와 비교했을 때, 전자·정공 재결합 효율과 출력 전력 면에서 동등하거나 약간 우수한 성능을 보였으며, 특히 성장 온도와 격자 불일치 관리가 핵심 과제로 제시된다. 그러나 여전히 CHSH 오거가 존재해 온도 상승 시 임계 전류가 급격히 증가하는 한계가 있다.

반면 GaBiAs·GaBiNAs는 ΔSO > Eg 조건을 만족하도록 조성 설계가 가능하다. 이 경우, CHSH 오거가 실질적으로 사라지면서, 비방사 재결합이 주로 Auger‑II(EEE) 혹은 직류 전류에 의한 재결합으로 전이된다. 이러한 재결합은 온도 의존도가 낮아, 1.55 µm·2 µm 파장대에서의 레이저가 기존 대비 30~50 % 낮은 임계 전류와 10 % 이하의 온도 민감도(T0) 값을 달성할 수 있다. 또한, 비스무트 함량이 증가함에 따라 격자 상수도 증가해 InP와의 격자 매칭이 용이해지며, 이는 외부 양자우물(QW) 설계와 다층 구조에서 스트레인 관리에 유리하게 작용한다.

하지만 고함량 비스무트 도핑은 성장 공정(MBE/MOCVD)에서 표면 재결정, 클러스터링, 비정질 영역 형성 등의 결함을 유발할 위험이 있다. 논문은 이러한 결함을 최소화하기 위한 저온 성장, 중간 버퍼층 삽입, 그리고 급속 온도 상승(rapid thermal annealing) 기법을 제안한다. 또한, 밴드 구조 모델링에 있어서 k·p와 타이트‑바인딩 모델을 결합한 다중 밴드 BAC 모델이 필요함을 강조한다.

결론적으로, 고불일치 합금의 밴드 엔지니어링은 전통적인 InP 기반 레이저의 한계를 뛰어넘는 새로운 설계 패러다임을 제공한다. 특히 ΔSO > Eg를 만족하는 GaBi계 합금은 온도 안정성과 전력 효율을 동시에 개선할 수 있는 가장 유망한 후보이며, 향후 통신·센서·라이다 등 다양한 파장대의 광소자에 적용될 전망이다.
