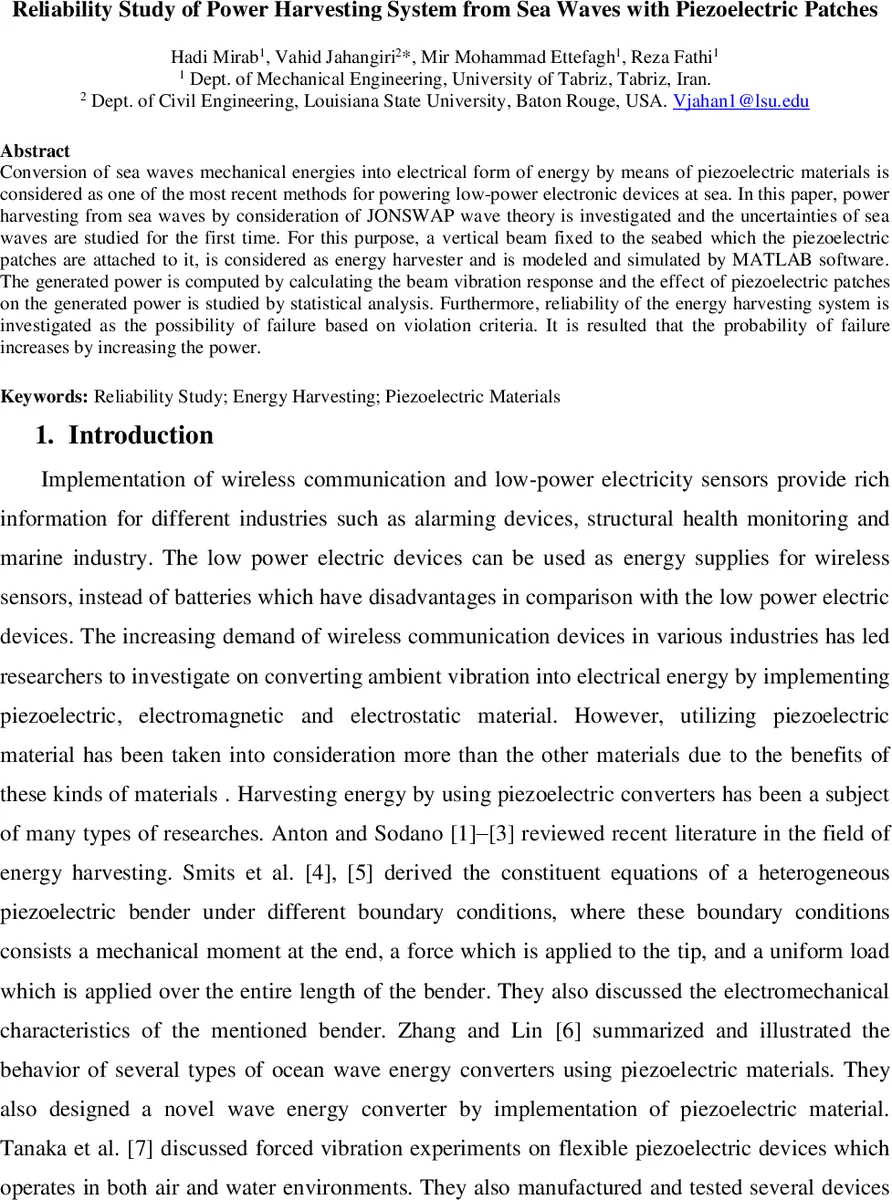

해양 파동을 이용한 압전 패치 전력 수확 시스템의 신뢰성 평가

초록

본 연구는 JONSWAP 불규칙 파 모델을 적용한 수중 고정형 빔에 부착된 압전 패치를 이용해 파동 에너지를 전기로 변환하는 시스템을 MATLAB으로 시뮬레이션하고, 빔 진동 응답을 통해 발생 전력을 계산한다. 패치 길이·두께의 5 % 불확실성을 균등분포로 가정해 통계적 분석을 수행했으며, 전력 증가에 따라 고장 확률이 상승한다는 신뢰성 결과를 제시한다.

상세 분석

이 논문은 해양 파동 에너지 수확 분야에서 비교적 드물게 JONSWAP 파 스펙트럼을 적용한 점이 가장 큰 특징이다. 기존 연구들은 주로 Airy 선형 파 이론을 사용했으나, JONSWAP은 실제 해양 환경의 불규칙성을 반영하므로 보다 현실적인 부하 모델링이 가능하다. 빔은 깊이 d 미터에 고정된 캔틸레버 형태이며, 압전 패치는 빔 표면에 균일하게 부착된다. 빔의 동적 방정식은 Euler‑Bernoulli 가정 하에 전형적인 4차 미분 형태이며, Morison 방정식으로부터 얻은 수평 파력 F(z,t) 을 외부 하중으로 포함한다. 모드 전개와 변수 분리를 통해 유한 차수(보통 3~5 모드)까지 축소한 후, 상태공간 형태로 변환해 4차 Runge‑Kutta 방법으로 시간 적분한다.

전압·전류 관계는 선형 압전 이론에 기반한 전기‑기계 결합 방정식(예: V = θ·q̇ + R⁻¹·q)으로 모델링하고, 평균 출력 전력은 P̄ = (1/T)∫₀ᵀ V(t)·I(t) dt 으로 계산한다. 통계적 분석에서는 패치 길이와 두께를 각각 명목값 0.1 m, 0.001 m에 대해 ±5 % 범위의 균등분포로 샘플링하고, 10⁴ 회 이상의 몬테카를로 시뮬레이션을 수행해 RMS 전력의 상·하한 및 평균값을 추정한다. 결과는 전력과 파고·빔 폭·빔 길이 사이의 정적 관계를 재현하면서, 패치 길이에 대한 민감도가 두께보다 현저히 높음을 보여준다.

신뢰성 평가는 한계 상태 함수 g = R − S (강도 R, 하중 S) 를 사용하고, 전압이 최대 전력의 절반을 초과할 경우 “고장”으로 정의한다. R과 S를 정규분포(평균·표준편차)로 가정하고, 안전 지수 β = (μ_R − μ_S)/√(σ_R² + σ_S²) 를 계산해 고장 확률 P_f = Φ(−β) 를 구한다. 시뮬레이션 결과, 출력 전력이 증가함에 따라 β가 감소하고 P_f가 상승한다는 직관적인 관계가 확인되었다. 이는 설계 시 전력 목표와 신뢰성 목표 사이의 트레이드오프를 명확히 제시한다는 점에서 실용적 의미가 크다.

전반적으로, 이 연구는 파동‑압전‑구조‑통계‑신뢰성이라는 다중 물리·통계 프레임워크를 통합함으로써, 해양 파동 에너지 수확 시스템의 설계 최적화와 위험 관리에 필요한 정량적 도구를 제공한다.
