평면 텐세그리티 구조의 세포 증식 기반 생성 방법

초록

본 논문은 텐세그리티 셀을 이용해 평면 텐세그리티 구조를 생성하는 새로운 바이오 영감 방식을 제안한다. 셀 간의 ‘접착(adhesion)’과 ‘융합(fusion)’ 두 가지 곱셈 메커니즘을 적용해 토폴로지와 형태를 동시에 설계한다. 접착·융합 단계 수와 셀 상호작용에 따라 자가응력 공간의 차원이 변함을 규명하고, 자가응력 기저를 구성하는 절차를 제시한다. 이를 통해 노드·멤버 수, 자가응력 상태 수 등을 사전에 제어하면서 설계 목표에 맞는 평면 텐세그리티 구조를 효율적으로 만들 수 있다.

상세 분석

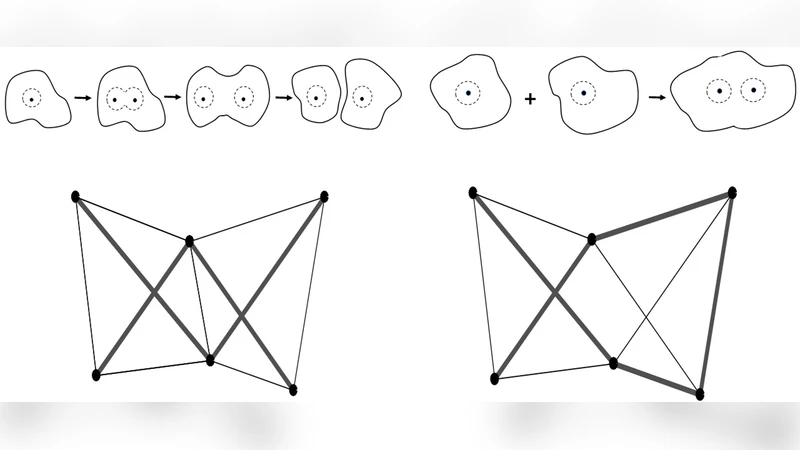

이 연구는 텐세그리티 구조 설계에서 토폴로지와 형태를 별도로 다루는 기존 접근법의 한계를 극복하고자, ‘텐세그리티 셀’이라는 최소 자가응력 단위를 기반으로 하는 통합 설계 프레임워크를 제시한다. 텐세그리티 셀은 2차원에서 3개의 압축 막대와 3개의 인장 케이블로 이루어진 최소 안정 구조이며, 어떠한 복합 텐세그리티도 이 셀들의 적절한 결합으로 재구성될 수 있다는 수학적 증명이 있다. 논문은 두 가지 세포 결합 메커니즘을 정의한다. 첫 번째인 ‘세포 접착(adhesion)’은 기존 구조에 새로운 셀을 공유 노드를 통해 추가하는 방식으로, 새로운 멤버가 기존 구조에 독립적으로 기여하면서 자가응력 차원은 그대로 유지되거나 1씩 증가한다. 두 번째인 ‘세포 융합(fusion)’은 두 셀이 겹치는 영역을 제거하고, 남은 부분을 재연결함으로써 전체 구조의 자유도와 자가응력 차원을 동시에 조절한다. 융합 단계에서 제거되는 멤버 수와 새롭게 형성되는 연결에 따라 자가응력 공간이 감소하거나 증가할 수 있다.

수학적으로는 각 셀의 평형 방정식 (A_i t_i = 0) (여기서 (A_i)는 기하학적 평형 행렬, (t_i)는 멤버 힘 벡터) 를 전체 구조에 합성하고, 행렬 차원 분석을 통해 전체 자가응력 공간 (\mathcal{S})의 기저를 구성한다. 저자는 셀 간 상호작용을 그래프 이론적으로 모델링하여, 접착·융합 단계마다 행렬의 랭크 변화를 정량화한다. 특히, 접착 단계에서는 새로운 셀의 평형 행렬이 기존 행렬에 블록 대각식으로 추가되므로, 자가응력 차원은 ( \dim(\mathcal{S}{new}) = \dim(\mathcal{S}{old}) + 1) 혹은 변하지 않는다. 반면, 융합 단계에서는 겹치는 노드와 멤버를 제거함에 따라 행렬의 열이 감소하고, 이에 따라 자가응력 차원이 감소하거나, 새로운 연결이 추가되면 다시 증가한다. 이러한 규칙을 기반으로 설계자는 원하는 자가응력 상태 수와 구조 복잡도를 사전에 예측하고 조절할 수 있다.

또한, 논문은 자가응력 기저를 실제 설계에 적용하는 절차를 상세히 제시한다. 먼저 목표 형태(예: 특정 평면 다각형)를 정의하고, 해당 형태를 만족하는 셀 배치를 선택한다. 그 다음, 접착·융합 순서를 결정하여 전체 구조의 토폴로지를 완성한다. 마지막으로, 전체 평형 행렬을 구성하고, 특이값 분해(SVD) 등을 이용해 기저 벡터를 추출한다. 이렇게 얻은 기저는 구조의 프리스트레스를 할당하거나, 외부 하중에 대한 강성 해석에 직접 활용될 수 있다.

핵심 인사이트는 (1) 텐세그리티 셀이라는 최소 단위가 모든 평면 텐세그리티 구조를 생성할 수 있다는 보편성, (2) 접착과 융합이라는 두 가지 간단한 연산만으로 복잡한 토폴로지를 체계적으로 구축할 수 있다는 설계 효율성, (3) 자가응력 공간의 차원을 정량적으로 예측·제어함으로써 구조의 안정성·유연성을 동시에 확보할 수 있다는 점이다. 이러한 접근법은 기존의 형태 찾기 알고리즘이 필요로 하는 반복적인 수치 최적화 과정을 크게 감소시키며, 설계자가 직관적으로 원하는 특성을 반영한 텐세그리티를 빠르게 생성하도록 돕는다.
