초록

본 논문은 두 개의 PIC16F877A 마이크로컨트롤러와 RFID 리더·라이터를 결합한 선불형 전력계 시스템을 설계·구현한다. 사용자는 PC 기반 GUI를 통해 RFID 스마트카드에 충전하고, 전력 사용량과 잔액을 LCD에 실시간 표시한다. 잔액이 부족하면 GSM 모듈을 통해 SMS 알림과 부저 경보가 발생한다. 실험 결과 60 W 전구가 1분 내에 차단되는 등 전력 소비에 따라 잔액이 자동 차감되는 것을 확인하였다.

상세 분석

이 시스템은 전통적인 전기계량기의 한계를 극복하기 위해 RFID 기반 선불 결제와 원격 알림 기능을 통합하였다. 하드웨어 구성은 크게 세 부분으로 나뉜다. 첫 번째는 전원 공급 및 전압 변환 회로로, 7~15 V DC 입력을 5 V로 안정화하고 MAX232 칩을 이용해 TTL 레벨의 RFID 모듈과 RS‑232 인터페이스를 연결한다. 두 번째는 두 대의 8‑bit PIC16F877A 마이크로컨트롤러이며, 하나는 RFID 카드와의 통신, 전력 사용량 측정, LCD 출력 및 릴레이 제어를 담당하고, 다른 하나는 GSM 모듈 구동 및 부저 제어 전용으로 사용된다. 전류 센싱은 부하와 직렬로 연결된 저항성 션트를 통해 전압 강하를 측정하고, 정류·평활 회로로 DC 전압으로 변환한다. 이 전압은 마이크로컨트롤러가 ADC로 읽어 전력 소비량을 계산하는 근거가 된다.

소프트웨어 측면에서는 PIC 내부에 전력·잔액 계산 알고리즘을 구현하고, RFID 카드 인증 후 잔액을 차감한다. 잔액이 사전 설정 임계값 이하가 되면 마이크로컨트롤러는 릴레이를 차단하고, 동시에 5 V 신호를 GSM 모듈에 전달해 SMS를 발송한다. PC와의 데이터 교환은 Visual Basic 2008 기반 GUI를 통해 이루어지며, COM1 포트를 이용해 RFID 라이터를 제어한다. 사용자는 GUI에서 카드 인증, 현재 잔액 조회, 충전 금액 입력, 충전 실행 순서대로 작업한다.

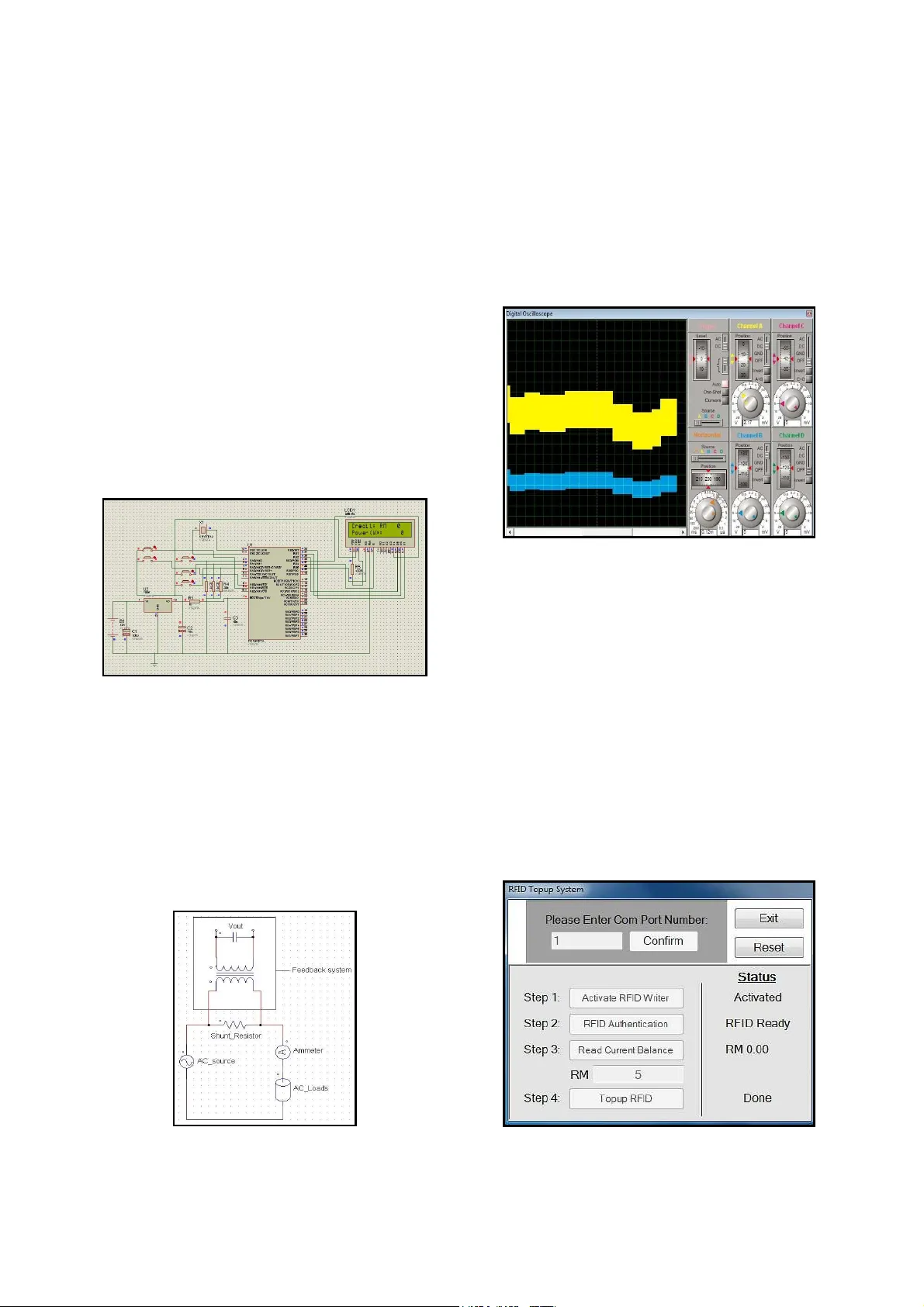

시뮬레이션은 Proteus와 PSpice를 활용해 회로 동작과 ASK 변조 신호를 검증하였다. 실제 실험에서는 15 W, 25 W, 60 W 전구를 부하로 사용해 전력 소비와 잔액 차감 속도를 측정했으며, 60 W 전구는 1 분 이내에 전원이 차단되는 것을 확인했다. 또한 GSM 기반 SMS 알림 지연시간이 2~3 초 수준으로 실시간 경보에 충분함을 입증하였다.

이 시스템의 주요 강점은 저비용 PIC 마이크로컨트롤러와 상용 RFID·GSM 모듈을 조합해 구현이 용이하다는 점이다. 또한 선불형 결제 구조가 전력 절감 인센티브를 제공하고, 카드 고유 ID를 이용해 부정 사용을 방지한다. 그러나 몇 가지 한계도 존재한다. RFID 리더와 라이터가 동일 모듈에 통합돼 있어 동시 다중 카드 처리가 어렵고, 전류 센싱을 위한 션트 저항이 부하에 따라 정확도가 변동한다. 또한 GUI가 Windows 전용이며, 모바일 앱을 통한 충전 기능이 부재해 사용 편의성이 제한된다. 향후 연구에서는 NFC 기반 다중 카드 지원, 고정밀 전류 센서(예: 전류 변압기) 적용, 클라우드 서버와 연동한 실시간 데이터 분석 및 모바일 결제 연동을 고려할 수 있다.
