태양광 MPPT 기반 자동 토양 습도 제어 시스템 설계

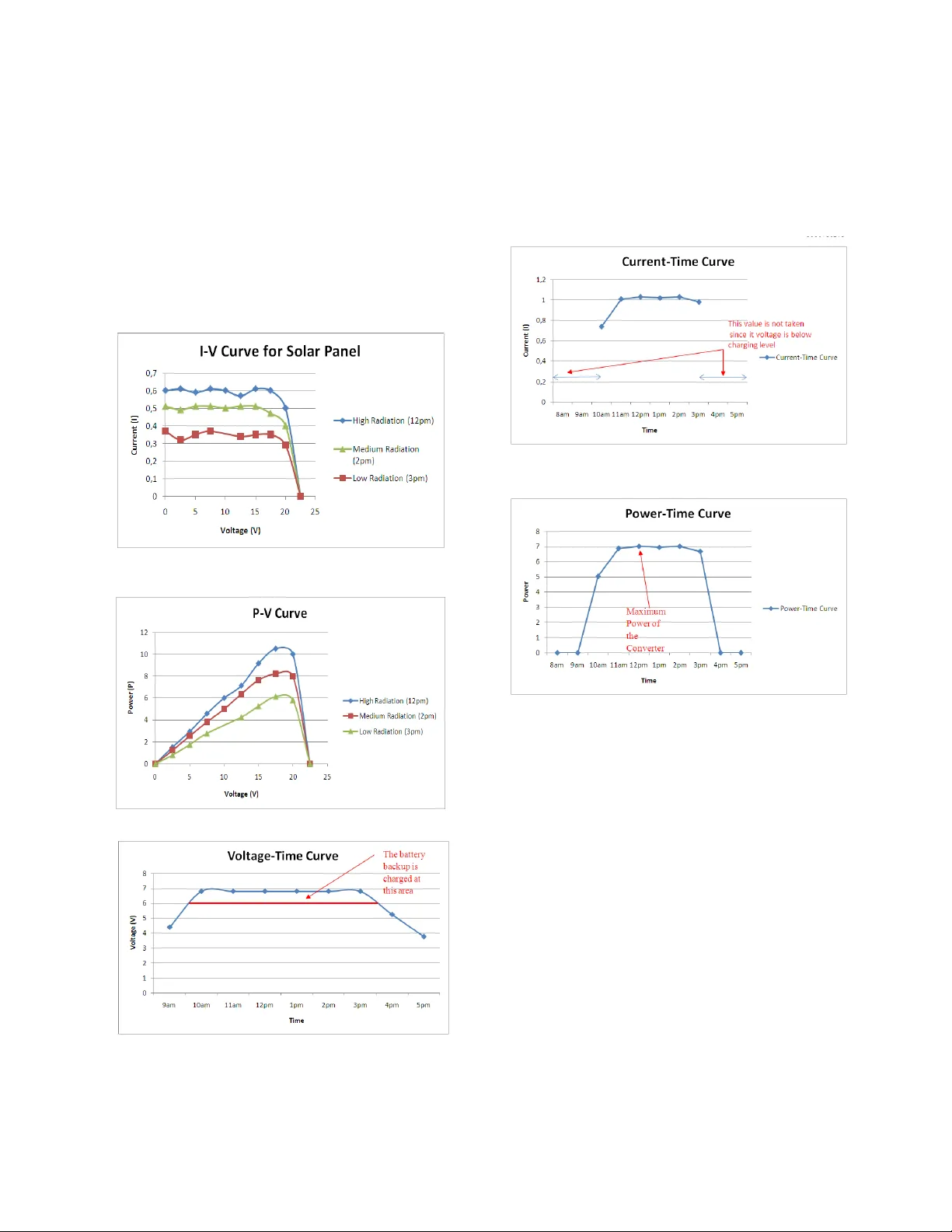

본 논문은 태양광 에너지를 활용한 자동 토양 습도 제어 시스템을 설계·구현하고, 실험을 통해 그 성능을 검증한다. 서론에서는 물과 에너지의 중요성을 강조하고, 기존의 태양광 발전 효율이 8~16 % 수준에 머물러 있다는 문제점을 제시한다. 이를 극복하기 위해 최대 전력점 추적(MPPT) 기술을 도입하고, 이를 토양 습도 제어와 결합한 새로운 응용 사례를 제안한다. 시스템 개요에서는 전체 구조를 두 부분으로 나눈다. 첫 번째는 MPPT 알고리즘이 적용된 buck DC‑DC 변환기로, 태양광 패널에서 발생한 변동 전압을 일정한 DC 전압으로 변환한다. 두 번째는 토양 습도 제어 모듈로, 커패시티브 습도 센서와 PIC16F887 마이크로컨트롤러, LCD 디스플레이, 외부 급수 펌프로 구성된다. 블록도와 회로도(그림 1~5)를 통해 각 구성 요소의 연결 관계와 동작 흐름을 상세히 설명한다. 컨트롤러 설계 파트에서는 세 가지 세부 설계가 제시된다. (a) DC‑Chopper 설계에서는 인덕터와 커패시터 값을 계산하기 위한 기본 식을 제시하고, 스위칭 주파수와 듀티 사이클을 이용해 출력 전압을 조정한다. (b) MPPT 컨트롤러 설계에서는 TL494CN PWM 제어기를 이용해 전압 피드백 기반의 MPPT를 구현한다. TL494 내부의 오류 증폭기와 가변 발진기를 활용해 실시간으로 듀티 사이클을 조정함으로써 태양광 패널의 최대 전력점을 추적한다. (c) 토양 습도 컨트롤러 설계에서는 PIC16F887의 ADC를 이용해 습도 센서 출력을 디지털값으로 변환하고, 설정된 습도 임계값 이하로 떨어지면 외부 펌프를 구동하도록 프로그램한다. ADC 값과 습도 간의 관계를 그래프로 제시하고, LCD에 실시간 습도 정보를 표시한다. 하드웨어 구현 단계에서는 실험용 프로토타입을 제작하고, 태양광 패널의 일조량에 따라 전압·전류 특성을 측정한다. 그림 8~10은 일조량에 따른 PV 전압‑전류 곡선, 변환기 전압·전류·전력 시간 특성을 보여준다. 특히, 변환기의 충전 전압이 시간에 따라 어떻게 변하는지를 분석하고, 전류‑시간 및 전력‑시간 곡선을 통해 MPPT가 실제로 최대 전력점을 따라가고 있음을 시각적으로 확인한다. 결과 및 토론 파트에서는 세 가지 일조 조건에서의 실험 데이터를 제시하고, 변환기의 전압·전류 파형이 안정적으로 유지되는 것을 확인한다. 또한, 토양 습도 센서가 측정한 습도 값이 설정값 이하로 떨어질 때 펌프가 작동하여 물을 공급하고, 습도 수준이 회복되는 과정을 관찰한다. 그러나 논문에서는 MPPT 추적 오차, 변환 효율, 센서 보정, 펌프 전류 요구량 등에 대한 정량적 분석이 부족하며, 장시간 운용 시 배터리 방전 특성 및 시스템 신뢰성에 대한 논의가 미흡하다. 결론에서는 설계된 MPPT 기반 buck 변환기와 토양 습도 제어 로직이 정상적으로 동작함을 확인하고, 재생 가능 에너지를 활용한 자동 급수 시스템이 환경 친화적 대안이 될 수 있음을 강조한다. 또한, 향후 연구 과제로 디지털 MPPT 알고리즘 적용, 센서 보정 및 온도 보상, 시스템 효율 최적화, 실외 장기 테스트 등을 제시한다.
