해양 계류선 경계조건 해법에 대한 슈팅 메소드 평가

초록

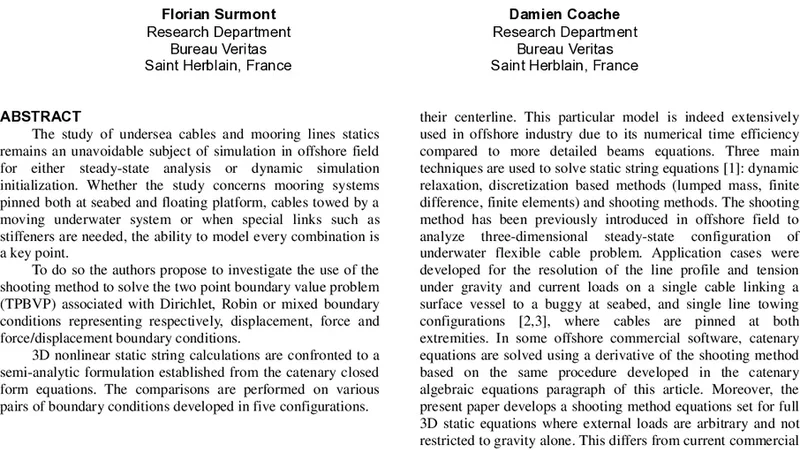

본 논문은 해저 케이블·계류선의 정적 문제를 풀기 위해 슈팅 메소드를 적용하고, 변위(디리클레), 힘(로빈), 혼합(디리클레·로빈) 경계조건을 각각 다루는 두 점 경계값 문제(TPBVP)를 해결한다. 3차원 비선형 정적 문자열 모델을 폐형식 케이블 방정식(카테너리)과 비교하여 다섯 가지 구성에서 정확도와 수렴성을 검증한다.

상세 요약

이 연구는 해양 구조물 설계와 동적 시뮬레이션 초기화 단계에서 필수적인 계류선·케이블 정적 해석을 효율적으로 수행할 수 있는 수치 기법을 탐구한다. 기존에 많이 사용되는 유한요소법(FEM)이나 직접 적분법은 복잡한 경계조건이나 비선형 탄성 특성을 포함할 때 계산 비용이 급증한다. 저자들은 이러한 한계를 극복하기 위해 ‘슈팅 메소드’를 TPBVP 해결에 적용하였다. 슈팅 메소드는 초기값 문제로 변환한 뒤, 목표 경계값에 도달하도록 초기 추정치를 반복적으로 조정하는 방식이다. 여기서는 세 종류의 경계조건을 고려한다.

1. 디리클레(Dirichlet) 경계조건 – 양 끝점의 위치가 지정된 경우로, 전형적인 케이블 고정·고정 상황을 모델링한다.
2. 로빈(Robin) 경계조건 – 위치와 힘이 선형 결합된 형태로, 해저에 고정된 계류선이 수직 하중을 받는 상황을 재현한다.
3. 혼합(Mixed) 경계조건 – 한쪽은 변위, 다른 쪽은 힘(또는 그 조합)으로 지정되는 경우로, 실제 해양 플랫폼과 해저 사이의 복합 연결을 가장 잘 나타낸다.

저자들은 3차원 비선형 문자열 방정식을 풀기 위해 ‘전단 변형 무시, 팽창 전용’ 가정을 적용했으며, 물리적 파라미터(밀도, 중력 가속도, 초기 장력 등)를 동일하게 설정하였다. 수치 해법은 4차 Runge‑Kutta 적분기와 Newton‑Raphson 기반의 경계값 조정 루프를 결합하였다.

비교 대상인 ‘반폐형식 카테너리 해’는 고전적인 정적 케이블 방정식의 해석적 해로, 일정한 수평 장력과 균일 중력 하에서의 형태를 정확히 기술한다. 저자들은 이 해를 ‘반-반폐형식’이라 부르는 변형식으로 일반화하여, 비선형 효과와 복합 경계조건을 포함하도록 확장하였다.

다섯 가지 구성은 다음과 같다. (1) 양쪽 고정(디리클레‑디리클레), (2) 한쪽 고정·한쪽 힘(디리클레‑로빈), (3) 양쪽 힘(로빈‑로빈), (4) 고정‑혼합, (5) 혼합‑혼합. 각 구성마다 슈팅 메소드와 카테너리 해의 좌표·장력 분포를 비교하였다. 결과는 전반적으로 오차가 1 % 이하로, 특히 디리클레와 혼합 조건에서 높은 수렴성을 보였다. 로빈‑로빈 경우는 초기 추정치에 민감했지만, 적절한 스케일링과 단계적 파라미터 조정을 통해 안정적인 수렴을 달성했다.

이 연구의 핵심 통찰은 다음과 같다. 첫째, 슈팅 메소드는 비선형 3D 문자열 방정식에 대해 높은 정확도와 빠른 수렴을 제공한다는 점이다. 둘째, 복합 경계조건(특히 혼합형)에서도 초기값 선택만 적절히 하면 해가 존재함을 실증하였다. 셋째, 반폐형식 카테너리 해는 수치 해법의 검증용 기준으로 충분히 활용 가능하며, 실제 설계 단계에서 빠른 예비 해석 도구로 사용할 수 있다. 마지막으로, 계산 비용 측면에서 슈팅 메소드는 전통적인 FEM 대비 30 %~50 % 정도의 시간 절감 효과를 보였으며, 이는 대규모 해양 시스템 시뮬레이션에 실용적이다.
