1800 메가헤르츠 GSM용 평면 다이폴 안테나 설계 및 급전 방식 비교

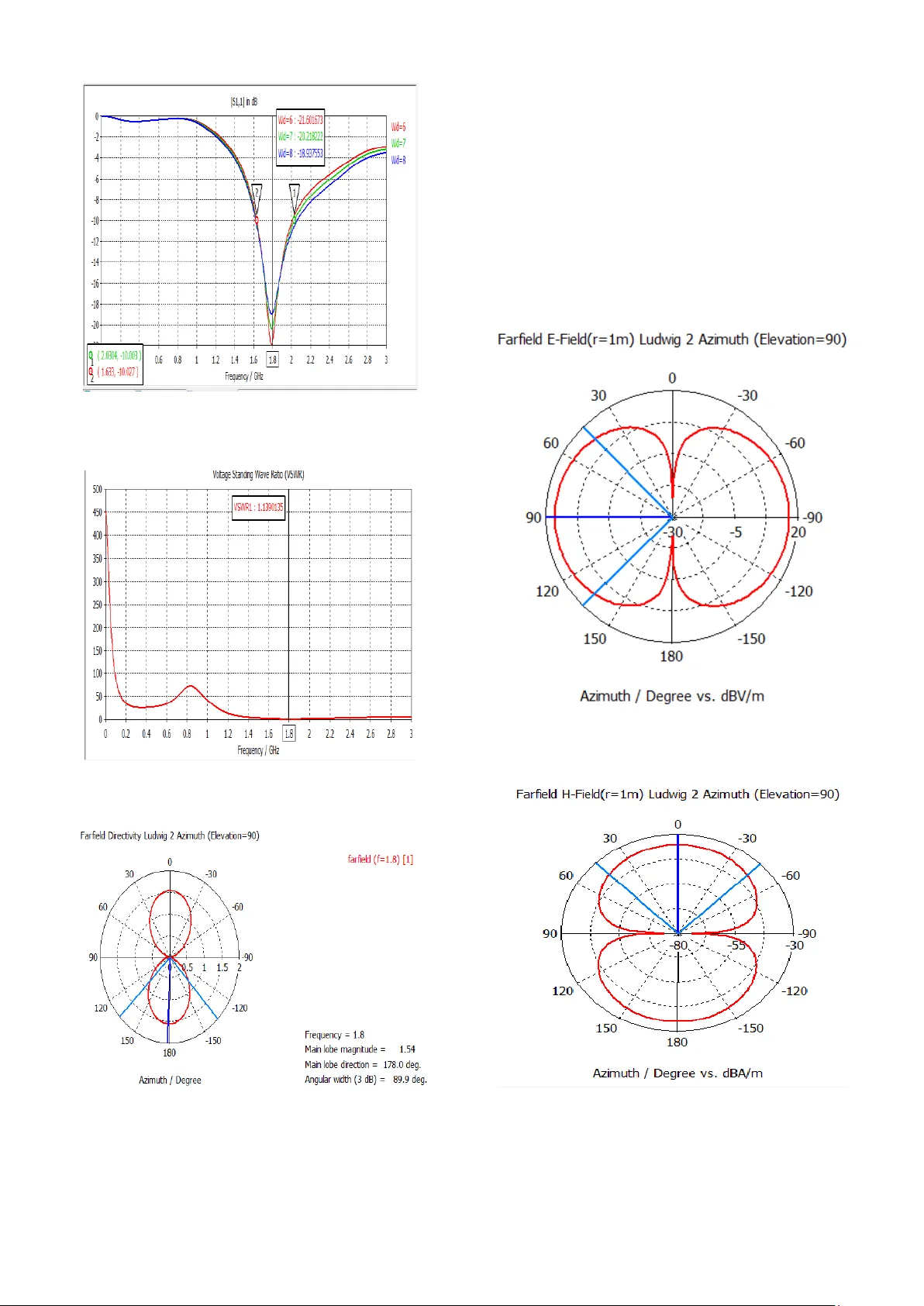

본 논문은 1800 MHz GSM 대역에 사용되는 평면 다이폴 안테나를 설계하고, 50 Ω 전송선과의 매칭을 위해 두 가지 급전 방식을 비교 분석한다. 서론에서는 무선 통신 시스템에서 안테나의 중요성을 강조하고, 마이크로스트립 다이폴 안테나가 저비용, 저프로파일, MMIC와의 통합 용이성 등 장점을 가지고 있음을 언급한다. 설계 목표 주파수는 1800 MHz이며, 이를 위해 파장 λ = c/f ≈ 166.7 mm, 반파장 λ/2 ≈ 83.3 mm를 기준으로 다이폴 길이를 결정한다. 실제 매질 효과를 고려해 유효 파장 λ_eff = λ/√ε_eff를 사용하고, ε_eff는 기판 유전율과 프링징 효과를 반영해 계산한다. 기판은 FR‑4(ε_r = 4.3, 두께 = 1.6 mm)를 선택했으며, 이는 저비용이지만 손실이 다소 존재한다. 설계 변수로는 다이폴 길이 L, 폭 W, 간격 g, 그리고 급전 구조의 치수가 있다. 표 1·2에서는 설계 제한과 다양한 기판(Arlon, Rogers 등)에서의 계산값을 제시한다. 첫 번째 급전 방식은 via‑hole 통합 balun이다. 중심에 구멍을 뚫어 상부 다이폴과 하부 전송선을 직접 연결하고, 주변에 마이크로스트립 라인을 배치해 균형‑비균형 변환을 수행한다. 시뮬레이션 결과, L = 59 mm, W = 4 mm, h = 1.6 mm일 때 최대 반사손실은 -25 dB, 대역폭은 18.4 %, VSWR은 1.116을 기록한다. 폭을 8 mm~10 mm로 확대하면 대역폭이 24.5 %~30 %까지 증가하지만, 반사손실이 -15 dB 수준으로 감소하고 VSWR이 1.25까지 상승한다. 이는 폭이 넓어짐에 따라 임피던스 매칭이 악화되고, 전류 분포가 변해 방사 효율이 감소하기 때문이다. 방사패턴은 거의 전방향성을 유지하며, E‑plane과 H‑plane 모두에서 1 dB 이하의 차이를 보인다. 두 번째 급전 방식은 1/4 파장 오픈 스텁이다. 전송선 끝에 λ/4 길이의 개방 스텁을 배치해 가상 단락을 형성하고, 다이폴 중앙에 전류가 균등하게 흐르도록 한다. L = 67 mm, W = 6 mm, h = 1.6 mm인 경우 시뮬레이션에서 최대 반사손실은 -47.88 dB, 대역폭은 17 %, VSWR은 1.008을 달성한다. 방사패턴은 수직면에서 2 dB 정도의 직접성을 보이며, 각도 폭은 약 89°이다. 이는 스텁이 인덕턴스와 커패시턴스를 효과적으로 보상해 임피던스 매칭을 최적화했기 때문이다. 또한 물리적 연결이 없으므로 제조 시 솔더링에 따른 손실이 없고, 신뢰성이 높다. 논의 섹션에서는 두 급전 방식의 장단점을 정리한다. via‑hole 방식은 구조가 간단하고 소형화에 유리하지만, 솔더링에 따른 접합 손실과 폭에 민감한 매칭 특성이 있다. 반면 오픈 스텁 방식은 매칭 품질이 뛰어나고 손실이 최소화되지만, 스텁 길이와 위치에 대한 정밀 설계가 필요하고 대역폭이 약간 좁다. 또한 방사패턴이 약간 비대칭적일 수 있다. 설계자는 목표 애플리케이션(예: 모바일 기기, 기지국, IoT 디바이스 등)의 요구사항에 따라 적절한 급전 방식을 선택해야 한다. 결론에서는 FR‑4 기판 위에 설계된 두 종류의 평면 다이폴 안테나가 각각 -25 dB와 -47.9 dB의 반사손실, 18.4 %와 17 %의 대역폭, VSWR 1.12와 1.01을 달성했으며, 오픈 스텁 방식이 더 우수한 매칭과 방사특성을 보였다고 정리한다. 향후 연구에서는 저손실 고유전율 기판을 사용하거나, 다중 대역을 위한 구조 변형, 그리고 실제 프로토타입 제작 및 측정을 통한 검증이 제안된다.
