인버터 기반 분산발전의 하이브리드 섬연 검출: EKF 기반 고조파·전압변동·전력전환 결합 기법

초록

본 논문은 확장 칼만 필터(EKF)로 75 Hz 고조파를 실시간 추정하고, 전압 평균 변화율(ARCV)과 DG 전력 변환을 결합한 하이브리드 섬연 검출 방식을 제안한다. 고조파 증폭, ARCV 상한·하한 설정, 그리고 선택적 전력 감소를 순차적으로 적용해 비검출 구역(NDZ)을 최소화하고, 2 초 표준 한계 내에서 4 사이클 이하의 빠른 검출을 실현한다. 시뮬레이션 결과는 3상·단상 고장, 부하 변동 등 다양한 사건에서도 섬연을 정확히 구분함을 보여준다.

상세 분석

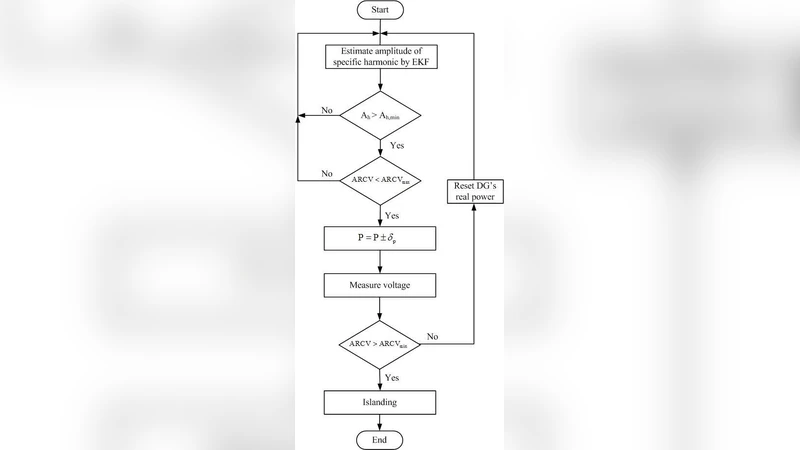

이 연구는 기존 수동·능동 섬연 검출 기법의 장단점을 명확히 인식하고, 세 가지 서브모듈을 논리적으로 결합한다. 첫 번째 서브모듈은 EKF를 이용한 75 Hz 고조파(제3배 고조파) 진폭 추정이다. 섬연 상황에서는 전력 전자 장치의 비선형성으로 고조파가 급증하므로, EKF의 비선형 상태‑관측 모델을 통해 1 사이클 미만의 짧은 시간에 진폭을 정확히 추정한다. 두 번째 서브모듈은 평균 전압 변화율(ARCV) 계산으로, 일정 시간(2 사이클) 동안 전압 변화량을 평균화해 전압 변동 특성을 정량화한다. 논문은 ARCV의 최소값(ARCV_min)과 최대값(ARCV_max)을 사전에 설정해, 고장·부하 변동 등 비섬연 사건과 섬연을 구별한다. 특히, 3상 고장은 ARCV가 ARCV_max를 초과하므로 필터링되고, 부하 감소는 ARCV가 ARCV_min 이하가 되어 제외된다. 세 번째 서브모듈은 선택적 전력 전환(active)이다. 초기 고조파·ARCV 판단이 모호할 경우, 하나의 DG 출력 전력을 12 % 수준으로 낮추어 전압 변화율을 재측정한다. 전력 감소 후 ARCV가 ARCV_min을 만족하면 섬연이 확정된다. 이 3단계 흐름도는 비검출 구역을 크게 축소하고, 검출 지연을 4 사이클(≈0.03 s) 이하로 제한한다는 실험적 근거를 제공한다.

시뮬레이션은 9버스, 3대 인버터 기반 풍력 DG가 연결된 시스템을 대상으로 수행되었다. 사건 시나리오는 섬연, 부하 감소, 3상·단상 고장, 부하 증가 등 4가지이며, 각각에 대해 고조파 진폭(A_75Hz)과 ARCV(두 단계) 값을 표로 제시한다. 결과는 섬연 시 A_75Hz가 5172 pu까지 크게 상승하고, ARCV_1·ARCV_2가 각각 0.53.2, 0.5~2.9 수준으로 변함을 보여준다. 반면 고장·부하 변동은 고조파가 미미하거나 ARCV가 설정값을 초과·미달하는 패턴을 보이며, 최종 전력 전환 단계에서 섬연만이 확정된다.

이 논문의 주요 기여는: (1) EKF 기반 고조파 검출로 전통적인 FFT·전압 기준보다 빠른 초기 판단을 가능하게 함, (2) ARCV 최소·최대 한계 설정을 통해 비섬연 사건을 효과적으로 배제, (3) 전력 전환을 통한 최종 확인 절차를 도입해 NDZ를 실질적으로 0에 가깝게 만든다. 또한, 전력 전환이 1 사이클 내에 이루어지므로 전체 검출 시간에 큰 영향을 주지 않는다. 다만, 전력 전환을 위한 제어 신호가 실제 인버터에 적용될 수 있는지, 다중 DG 환경에서 전력 전환이 시스템 안정성에 미치는 영향 등에 대한 추가 검증이 필요하다.
