X‑레이 마이크로CT를 활용한 동맥 중층 파열 메커니즘 실시간 관찰

초록

본 연구는 나트륨 폴리텅스테이트를 대조제로 사용해 돼지 대동맥 중층을 24시간 침지한 뒤, 인‑시투 인장 시험을 X‑레이 마이크로CT와 결합해 손상 발생과 파열 과정을 3차원으로 시각화하였다. 손상은 근육‑탄성 단위군의 급격한 Mode I 파열 → 탄성 반동 → Mode II 전리(층간 분리)라는 기본 과정을 반복하며 진행되는 것으로 확인되었다.

상세 분석

이 논문은 혈관생체역학 분야에서 가장 난제 중 하나인 동맥 파열 메커니즘을 정량적·정성적으로 규명하기 위한 실험적 플랫폼을 제시한다. 기존의 광학 현미경이나 초음파 기반 접근법은 조직 내부의 미세구조를 실시간으로 관찰하기에 한계가 있었으나, X‑레이 마이크로CT는 수십 마이크로미터 수준의 공간 해상도와 전체 부피 영상을 제공한다. 그러나 혈관 조직은 주로 물과 콜라겐, 탄력섬유로 이루어져 X‑레이 흡수도가 낮아 대조제가 필수적이다. 저자는 나트륨 폴리텅스테이트(Na₂WO₄·2H₂O)를 15 g·L⁻¹ 농도로 24 h 침지시키는 최적 조건을 실험적으로 도출했으며, 이는 조직 내 근육‑탄성 단위(MU, musculo‑elastic units)의 경계와 섬유 배열을 충분히 구분할 수 있는 최소 대비를 제공한다.

인‑시투 인장 시험 장치는 마이크로CT 스테이지와 동기화되어, 하중이 증가함에 따라 1 Hz 이하의 속도로 연속 스캔을 수행한다. 이때 촬영 전압·전류, 회전 각도, 투사 수 등을 최적화해 방사선 피폭을 최소화하면서도 10 µm 이하의 voxel 크기를 유지하였다. 하중‑변형 곡선과 동시에 3D 영상이 기록되므로, 손상 발생 시점과 그 위치를 정확히 매핑할 수 있다.

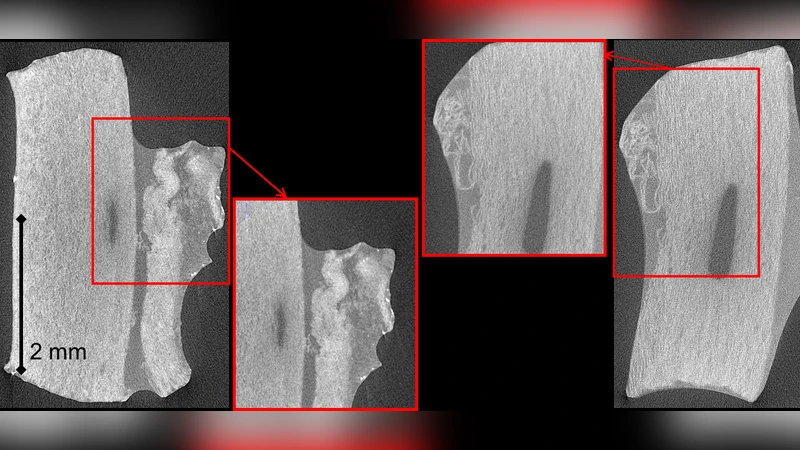

관찰된 손상 메커니즘은 ‘기본 과정(elementary process)’이라는 용어로 정의된다. 첫 단계는 다수의 MU가 동시에 Mode I(개방형) 파열을 일으키는 급격한 균열이며, 이는 조직 내 응력 집중부에서 섬유가 끊어지는 현상으로 해석된다. 파열 직후, 파열된 MU는 자체 탄성 에너지에 의해 급격히 반동(recoil)하면서 인접한 MU와의 전단 전이를 유발한다. 이 전단 전이는 Mode II(전단) 분리면을 형성하고, 층간 탈착(delamination) 현상을 초래한다. 이러한 일련의 과정이 여러 차례 반복되면서 최종 파열에 이른다. 특히, 파열 전후의 변형량과 파열 면적을 정량화함으로써, 각 단계별 에너지 소모와 손상 진전 속도를 추정할 수 있었다.

기술적 강점으로는 (1) 조직 내부를 파괴하지 않고 원위치에서 관찰 가능, (2) 3D 구조와 역학 데이터를 동시 획득, (3) 대조제 최적화로 근육‑탄성 단위의 미세구조를 명확히 구분할 수 있다는 점을 들 수 있다. 반면, 방사선 피폭에 의한 조직 변성, 샘플 크기 제한(≤5 mm), 그리고 실험이 ex‑vivo 환경에 국한된다는 점은 향후 개선이 필요하다. 또한, 대조제 농도와 침지 시간에 따라 조직 경도와 탄성률이 변할 수 있으므로, 역학적 특성 해석 시 보정이 요구된다.

이 연구는 혈관 파열 메커니즘을 미세구조 수준에서 직접 시각화함으로써, 기존의 수치 모델링에 실험적 근거를 제공한다. 향후에는 동맥경화성 플라크, 고혈압에 의한 구조 변화, 혹은 약물 처리 효과 등을 동일 플랫폼에서 평가함으로써, 맞춤형 치료 전략 개발에 기여할 수 있을 것으로 기대된다.
