초고속 펨토초 CDMA 구현을 위한 전자기 메타표면 설계

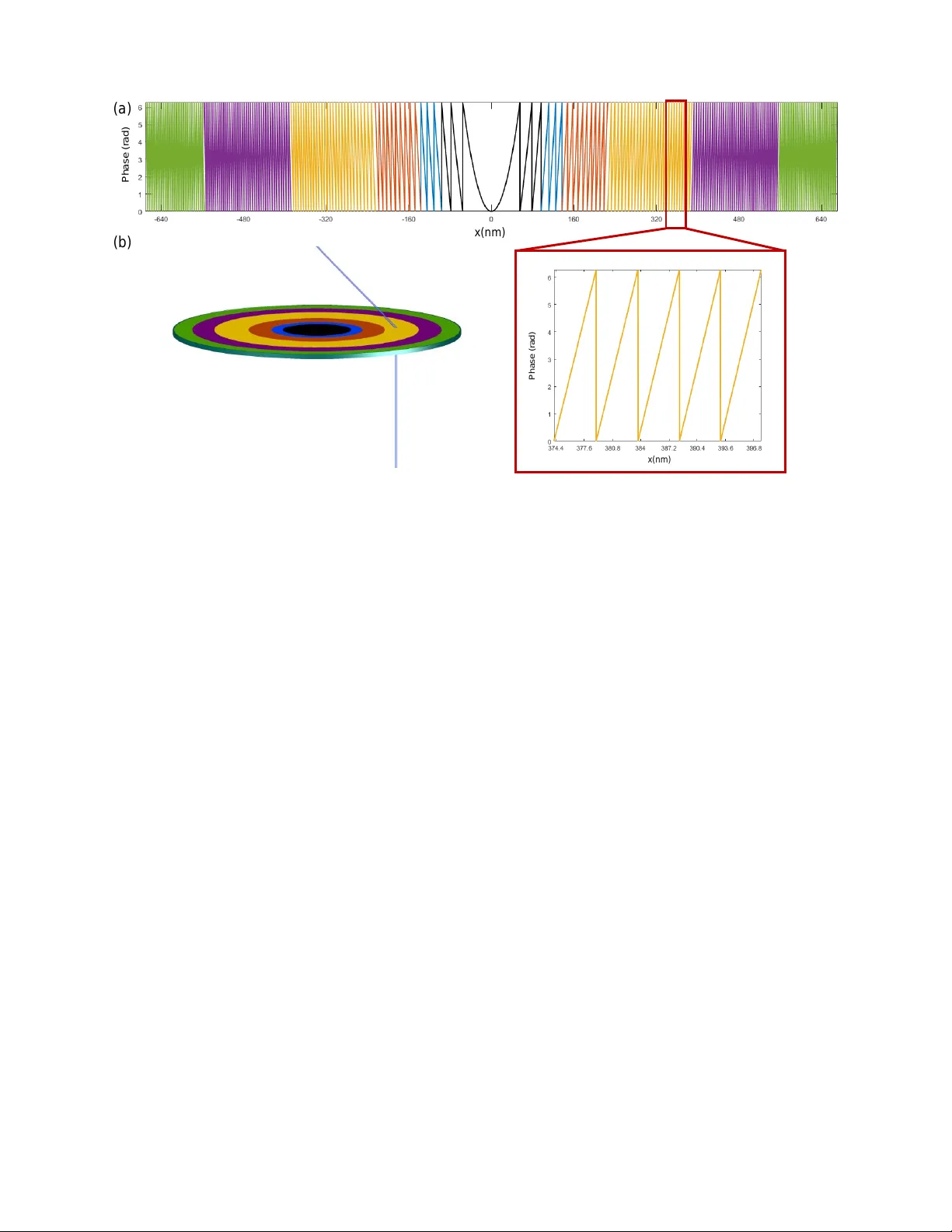

본 논문은 차세대 광통신에서 요구되는 초고속·고밀도 다중접속을 구현하기 위한 펨토초 단위 초광펄스 CDMA(코드‑다중접속) 기술을, 기존의 부피가 큰 광학 부품을 대체할 수 있는 전자기 메타표면(MS) 기반으로 설계·통합하는 방법을 제시한다. 연구는 크게 네 부분으로 구성된다. 첫 번째는 펨토초 CDMA의 이론적 배경이다. 모드‑잠금 레이저에서 발생한 초단 펄스는 스펙트럼적으로 넓은 대역폭(W ≈ 12 THz)을 가지고 있으며, 이를 그레이팅을 통해 각 파장 성분별로 서로 다른 각도로 회절시킨다. 회절된 빔은 렌즈에 의해 Fourier 변환되어 초점면에 배열되고, 여기서 위상 마스크가 각 스펙트럼 칩에 0 또는 π의 무작위 위상을 부여한다. 두 번째 렌즈와 그레이팅을 거쳐 재결합된 빔은 원래의 초단 펄스가 아니라, 위상 코딩에 의해 시간적으로 확산된 저강도 의사잡음 신호가 된다. 이 신호는 동일한 위상 마스크를 가진 수신기에서만 복원될 수 있어 다중접속 간섭을 크게 감소시킨다. 두 번째는 메타그레이팅 설계이다. 고대비 실리콘(또는 TiO₂) 나노레조네이터를 2D 주기 배열로 구성하고, Mie 공명과 Fabry‑Perot 공명을 동시에 활용해 위상 불연속 함수 Φ(x)의 기울기를 정밀히 제어한다. 일반적인 회절식 sin θ_r = λ/Γ를 메타표면 수준에서 구현함으로써, 기존 굴절각보다 큰 θ_r(≈45°)와 높은 회절 효율(>70 %)을 동시에 달성한다. 이는 이후 렌즈 직경을 최소화하고 전체 시스템을 초소형화하는 데 핵심적인 역할을 한다. 세 번째는 평면 렌즈 설계이다. 기존 구면 렌즈와 달리 메타렌즈는 중앙부와 주변부를 별도로 최적화한다. 중앙부는 고해상도 위상 제어가 가능한 다중 레이어 구조로 설계하고, 주변부는 여러 개의 메타그레이팅을 배열해 입사 파를 원하는 초점 거리 f로 집속한다. 설계 과정에서는 식 D = (π/4)·λ·f·d_ss 를 이용해 렌즈 직경 D를 위상 마스크 셀 크기 d_ss와 연계시켜 계산한다. 전자기 시뮬레이션(FDTD, RCWA)과 전역 최적화 알고리즘(GA, PSO)을 결합해 위상 오차를 최소화하고, CMOS 공정과의 호환성을 확보한다. 네 번째는 위상 마스크 구현이다. 2D 메타셀 배열을 이용해 각 스펙트럼 칩에 0 또는 π 위상을 부여한다. 메타셀은 크기·형상·두께를 조절해 2π 전이 위상을 구현하며, 무작위 바이너리 코딩(p = q = 0.5) 경우 인코딩된 펄스는 평균 전력 P₀/N₀ 로 감소하고, 통계적으로 χ² 분포를 따르는 의사잡음 신호가 된다. 이는 비동기 수신기에서 임계값 검출기로 쉽게 구분될 수 있다. 논문은 구체적인 설계 예시를 제공한다. τ_c = 510 fs(대역폭 W ≈ 12.3 THz), λ₀ = 1550 nm, N₀ = 31(총 31칩)이라는 파라미터를 사용해 Δλ ≈ 3.2 nm, Δθ ≈ tan θ_r·Δλ/λ 로 각도 차를 계산하고, f ≈ 10 mm 정도의 초점 거리를 도출한다. 메타그레이팅은 Γ ≈ λ/ sin θ_r 로 설계해 θ_r ≈ 45°를 목표로 하며, 회절 효율 80 % 이상을 달성한다. 마지막으로 설계 과정에서 직면한 주요 도전 과제를 논의한다. 첫째, 넓은 스펙트럼을 동시에 처리하려면 메타그레이팅의 위상 기울기가 비선형이 되며 설계 복잡성이 증가한다. 둘째, 메타셀의 최소 피처 사이즈가 100 nm 이하가 되면 전자빔 리소그래피·다중 레이어 정렬에 높은 정밀도가 요구된다. 셋째, Fabry‑Perot 공명에 의한 반사 손실을 최소화하기 위한 두께 최적화가 필요하다. 넷째, 메타그레이팅·렌즈·마스크를 동일 기판에 집적할 경우 각 소자의 광축 정렬 오차가 전체 시스템 성능에 직접적인 영향을 미친다. 이러한 도전 과제를 극복하기 위한 제안으로는 (i) 다중 레이어 메타표면을 이용한 위상 기울기 보정, (ii) 고정밀 나노임프린트 공정 도입, (iii) 손실 최소화를 위한 재료 선택 및 두께 튜닝, (iv) 자동 정렬 및 피드백 제어를 통한 시스템 통합 방법을 제시한다. 결론적으로, 본 연구는 고효율·고각도·초소형 메타표면 기반 펨토초 CDMA 인코더의 설계 로드맵을 제시하고, 전통적인 부피 큰 광학 부품을 대체할 수 있는 실용적인 솔루션을 제공한다. 이는 차세대 초고속 광통신·양자 통신·광학 컴퓨팅 분야에서 메타포톤닉스와 통신 기술의 융합을 촉진하고, 광학 집적도와 에너지 효율을 크게 향상시킬 수 있는 기반을 마련한다.
