재구성 가능한 전력 전자 토폴로지 설계와 실험

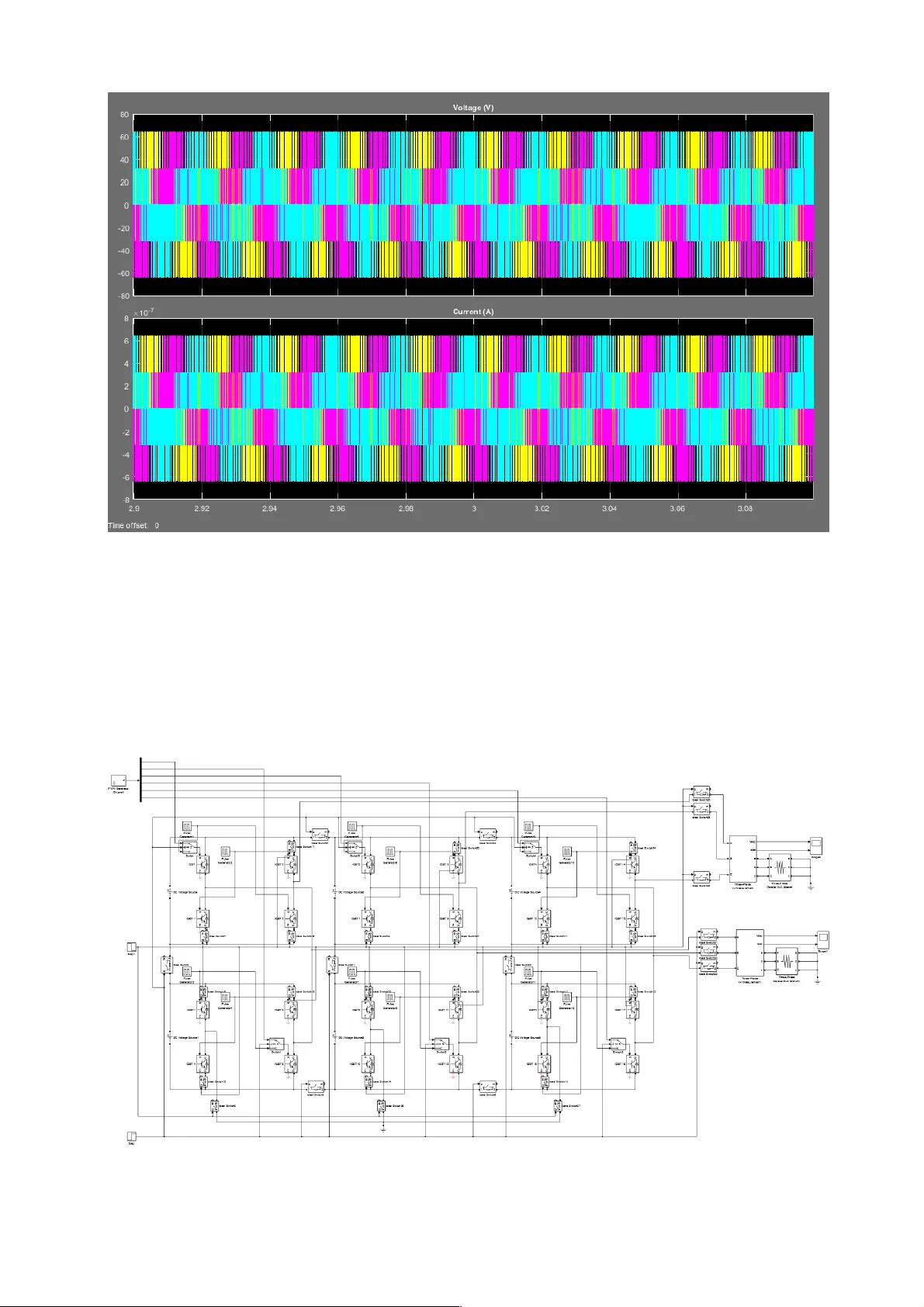

본 논문은 전력 전자 시스템에서 멀티레벨 컨버터와 2‑레벨 브리지 인버터를 하나의 회로에서 필요에 따라 자동 전환할 수 있는 두 가지 재구성 가능한 토폴로지를 제안하고, MATLAB/Simulink 기반 시뮬레이션을 통해 그 기능과 성능을 상세히 검증하였다. 1. **연구 배경 및 필요성** 멀티레벨 컨버터는 전압 파형 품질이 우수하고 공통‑모드 전압이 낮으며, 다양한 전압 레벨을 제공한다는 장점이 있지만, 다수의 전력 반도체 스위치와 복잡한 제어 구조로 인해 비용과 설계 난이도가 높다. 반면, 2‑레벨 브리지 인버터는 구조가 단순하고 스위치 수가 적지만, 파형 품질이 떨어진다. 따라서 두 방식을 상황에 맞게 전환할 수 있는 재구성 가능한 토폴로지는 시스템 유연성을 크게 향상시킬 수 있다. 2. **토폴로지 설계** - **3‑레벨 캐스케이드 H‑브리지**: 6개의 독립 DC 전원(각 48 V)을 3‑상으로 배치하고, 각 상마다 2개의 H‑브리지를 직렬 연결한다. 스위치가 모두 ON이면 96 V의 삼상 전압을 생성한다. - **2‑레벨 브리지 인버터**: 동일한 6개의 DC 전원을 3‑상으로 연결하되, 각 상에 단일 H‑브리지를 배치한다. 전압 레벨은 48 V로 절반 감소한다. - **재구성 토폴로지 1**: 두 토폴로지를 그대로 병렬 연결하고, 이상적인 스위치(저항 1 e12 Ω)와 IGBT 스위치를 조합해 3 초 간격의 펄스 신호로 전환한다. - **재구성 토폴로지 2**: 2‑레벨 브리지에 H‑브리지 IGBT 모듈을 사용해 회로를 간소화하고, 스위치 수를 62대로 줄인다. 3. **시뮬레이션 결과** - **파형 검증**: 3‑레벨 모드에서는 위상 전압이 96 V로 동일하고, 파형이 이상적인 계단식 형태를 보였다. 2‑레벨 모드에서는 전압이 48 V로 감소하고, 위상 전압 차이는 토폴로지 1에서 3 V, 토폴로지 2에서 1 V 수준으로 나타났다. - **스위치 저항 영향**: 이상적인 스위치 저항을 1 e12 Ω에서 1 e9 Ω로 낮추면 “오프” 상태에서 누설 전류가 증가해 파형이 왜곡된다. 이는 실제 구현 시 스위치 온‑저항을 최소화해야 함을 시사한다. - **스위치 수와 실행 시간**: 토폴로지 1은 총 64개의 스위치를 사용하고 시뮬레이션 시간 42 s, 토폴로지 2는 62개로 33 s에 수렴한다. 스위치 수 감소가 제어 복잡도와 시뮬레이션 효율을 향상시킨다. - **DC 전원 고장 시 동작**: 하나의 DC 전원이 개방(open)되거나 단락(short)되면 2‑레벨 모드로 전환했을 때 나머지 두 상이 정상 전압을 유지한다. 이는 고장 내성을 제공한다. 4. **비교 및 평가** 두 토폴로지는 모두 기능적으로 구현 가능하지만, 토폴로지 2가 전압 안정성(위상 전압 차이 1 V), 스위치 수 감소, 시뮬레이션 속도 측면에서 우수하다. 또한, 고장 상황에서도 2‑레벨 모드로 전환해 전력 공급을 지속할 수 있다. 5. **한계점 및 향후 과제** - 현재 시뮬레이션은 이상적인 스위치 모델에 기반하므로, 실제 IGBT·SiC 소자의 온‑저항, 스위칭 손실, 열 관리 등을 고려한 설계가 필요하다. - 제어 신호 생성 및 동기화, 스위치 전압·전류 피크 제한, EMI 억제 등 실시간 제어 알고리즘의 구현이 남아 있다. - 프로토타입 제작 및 실험 검증을 통해 시뮬레이션 결과와 실제 동작을 비교하고, HVDC 전송, 풍력·태양광 연계 등 재생에너지 시스템에 적용 가능한 수준으로 확장할 계획이다. 결론적으로, 본 연구는 전력 전자 시스템의 유연성을 크게 향상시킬 수 있는 재구성 가능한 토폴로지를 제시했으며, 특히 토폴로지 2가 실용적인 설계 방향으로 평가된다. 향후 실제 하드웨어 구현과 고장 복구 전략 연구를 통해 산업 현장 적용 가능성을 높일 수 있을 것으로 기대한다.
