변형된 동적 기계 분석을 이용한 비경화 적층 재료의 굽힘 역학 특성화

초록

본 연구는 탄소 섬유 프리프레그 적층판의 성형 공정 중 발생하는 주름 결함을 이해하고 모델링하기 위해, 표준 동적 기계 분석(DMA) 방법을 변형했습니다. 티모셴코 보 이론을 적용하여 DMA 결과를 후처리함으로써, 단일 층과 적층판의 층내 및 층간 전단 강성을 온도와 변형률에 따라 정량화했습니다. AS4/8552 재료에 대한 실험을 통해 이 방법론의 유효성을 입증했으며, 이를 통해 최적의 성형 조건을 예측하고 결함 없는 공정 설계에 기여할 수 있습니다.

상세 분석

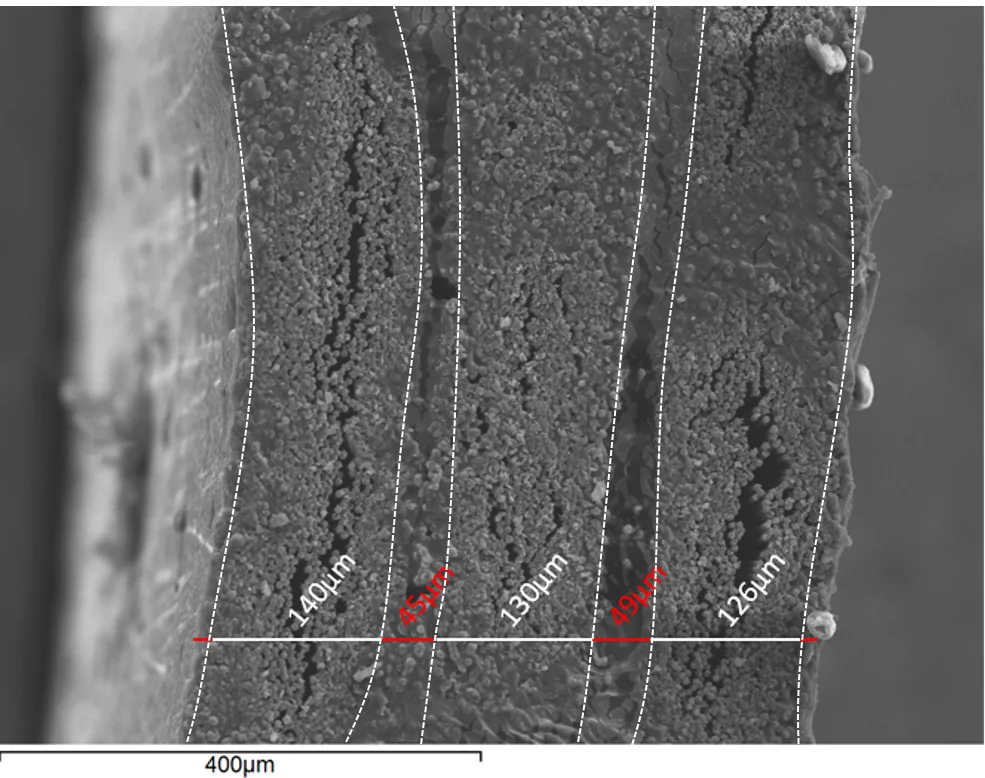

이 논문의 핵심 기술적 기여는 복합재료 공정 모델링의 핵심 입력 파라미터인 ‘전단 강성’을, 기존의 피어스 캔틸레버 테스트 같은 간접적 방법이 아닌 DMA라는 보편적 장비를 활용해 직접적으로 측정할 수 있는 방법론을 제안한 점에 있습니다. 특히 굽힘 시 두께 방향 전단 변형을 무시하는 일반 공학적 굽힘 이론(Engineer’s Bending Theory)의 한계를 인식하고, 전단 변형을 고려한 티모셴코 보 이론을 도입한 것이 중요합니다. 이를 통해 단일 프리프레그 층의 굽힘 실험(DMA) 결과로부터 층내 전단 탄성계수(G_ply)와 점성계수(η_ply)를 추출하고, 이를 바탕으로 다층 적층판 실험 결과로부터 층간 전단 강성(G_int, η_int)을 역계산하는 체계적인 2단계 방식을 구축했습니다.

실험 결과에서 주목할 점은, 측정된 모든 전단 강성 값이 온도에 강한 의존성을 보이며 간단한 멱법칙(Heuristic Model)으로 잘 설명된다는 것입니다. 이는 성형 공정 중 재료의 거동이 주로 점탄성 수지의 상태에 의해 지배됨을 의미합니다. 또한, 층간 전단 강성(G_int)이 선행 연구의 값과 유사하게 나와 방법론의 타당성을 간접적으로 입증했습니다. 논문은 이 방법이 제공하는 정량적 데이터가 ANIFORM, PAMFORM 같은 공정 시뮬레이션 도구의 정확도를 높이고, ‘층간 전단은 쉽게 되지만 층내 강성은 유지되는’ 최적의 성형 온도 창(Process Window)을 찾는 데 활용될 수 있음을 강조합니다. 향후 과제로는 다양한 적층 각도와 적층 순서를 고려하기 위한 Zigzag 이론의 적용과, 실제 성형 압력을 모사한 실험 조건으로의 확장이 제시되었습니다.
