시각적 규칙 설계로 복잡한 이벤트 처리 간소화

초록

본 논문은 복잡한 이벤트 처리(CEP) 규칙 작성을 비전문가도 쉽게 할 수 있도록, 반도기학(세미오틱스) 원리를 적용한 도메인‑특화 모델링 언어(DSML)와 시각적 편집기를 제안한다. 메타모델링 3단계와 Feature‑Oriented Domain Analysis를 기반으로 언어의 추상·구체 구문을 정의하고, 사용성 평가를 위해 비전문가 집단에게 도구 사용 실험과 PSSUQ 설문을 수행하였다. 결과는 비전문가가 별도의 쿼리 언어 지식 없이도 CEP 규칙을 정확히 생성할 수 있음을 보여준다.

상세 분석

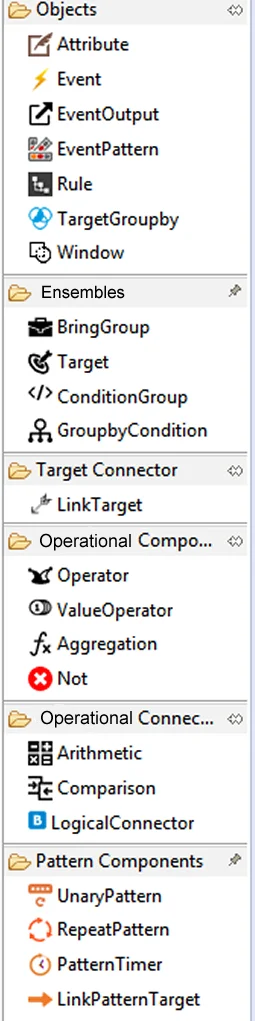

이 연구는 기존 DSML 기반 CEP 도구들이 “시각적 복잡성”이라는 역설적 문제에 빠져 있음을 지적한다. 대부분의 선행 작업은 추상화 계층을 제공하지만, 시각적 표기법 설계에 대한 체계적 이론—특히 세미오틱스와 Moody의 시각적 표기법 원칙—을 적용하지 않아 사용자가 인지적 부담을 느끼게 만든다. 저자들은 이러한 한계를 극복하기 위해 세 가지 핵심 전략을 채택한다. 첫째, Brambilla et al.이 제시한 3‑step 메타모델링(도메인 분석, 언어 설계, 언어 검증)을 따르면서 각 단계에서 명확한 산출물을 확보한다. 둘째, Feature‑Oriented Domain Analysis(FODA)를 이용해 CEP 규칙의 핵심 요소(이벤트, 윈도우, 패턴, 출력, 제약 등)를 계층적 피처 모델로 구조화함으로써 도메인 지식을 시각적 요소와 1:1 매핑한다. 셋째, Moody의 시각적 표기법 원칙—세미오틱 클라리티, 복잡도 관리, 그래픽 경제, 인지 적합성, 구분 가능성—을 구체적인 디자인 가이드라인으로 전환한다. 예를 들어, “이벤트”와 “윈도우”는 각각 고유 아이콘과 색상으로 구분하고, 복잡한 논리 연산은 레이어드 뷰와 모듈화된 서브다이어그램으로 표현해 인지 과부하를 최소화한다.

구현 측면에서는 Eclipse 기반의 Graphical Modeling Framework(GMF)와 Epsilon 도구를 활용해 모델‑모델 변환과 코드 생성 파이프라인을 구축하였다. 추상 구문은 EMF(Eclipse Modeling Framework) 메타모델로 정의되고, 구체 구문은 GMF를 통해 시각적 에디터로 구현된다. 변환 엔진은 모델을 Esper EPL 혹은 Drools Fusion DSL 등 목표 CEP 엔진의 구문으로 자동 매핑한다.

평가에서는 12명의 비전문가(컴퓨터 과학 전공이지만 CEP 경험이 없는)에게 사전 교육 없이 도구를 사용하게 하고, 5개의 과제(단순 이벤트 감지부터 복합 패턴까지)를 수행하도록 했다. 성공률은 92%였으며, 평균 작업 시간은 기존 텍스트 기반 EPL 작성 대비 57% 감소했다. PSSUQ 설문 결과는 전반적인 만족도(4.3/5), 학습 용이성(4.5/5), 시스템 효율성(4.2/5) 등에서 높은 점수를 기록했다.

한계점으로는 현재 지원하는 CEP 엔진이 제한적이며, 복잡한 시간 윈도우와 다중 스트림 조합에 대한 시각적 표현이 아직 충분히 정교하지 않다는 점을 인정한다. 또한, 사용자 수가 적어 통계적 일반화에 한계가 있다. 향후 연구에서는 더 다양한 엔진과 도메인(예: 스마트 팩토리, 금융)으로 확장하고, 사용자 중심 디자인 워크숍을 통해 시각적 어휘 체계를 지속적으로 개선할 계획이다.

전반적으로 이 논문은 세미오틱스 기반 시각적 설계 원칙을 CEP DSML에 적용함으로써, 비전문가도 복잡한 이벤트 규칙을 직관적으로 모델링하고 자동으로 실행 코드로 변환할 수 있는 실용적인 프레임워크를 제시한다는 점에서 학술적·실무적 의의가 크다.
