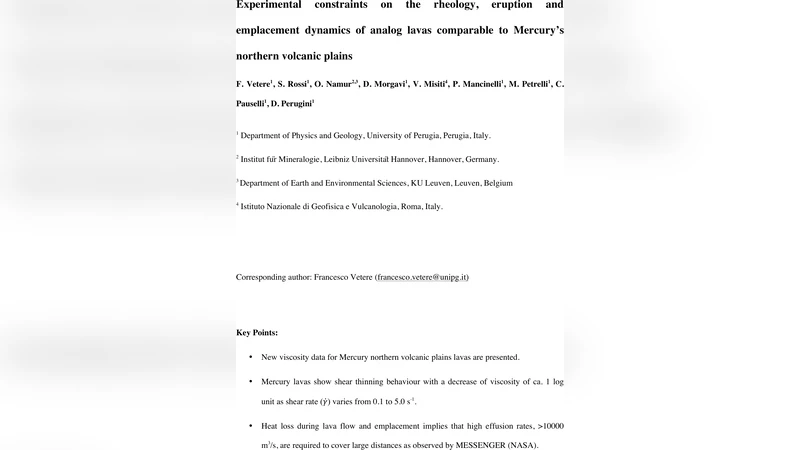

수성 북부 화산 평원 유사 용암의 점성·분출·전파 역학에 대한 실험적 제약

초록

본 연구는 수성 북부 화산 평원(NVP) 용암을 모사한 합성 실리케이트 시스템의 고온 점성을 측정하였다. 초액상(1736 K)과 과냉각(1569–1502 K) 조건에서 결정 함량(0–28 %)과 전단 속도(0.1–5 s⁻¹)에 따른 점성 변화를 규명하였다. 액상에서는 4–16 Pa·s의 낮은 점성을 보였으며, 과냉각에서는 전단 속도가 낮아질수록 점성이 1 log 단위 감소하는 전단 박화 현상이 관찰되었다. 실험 데이터를 바탕으로 1–10 m 두께, 5° 경사면에서 흐르는 용암의 속도를 4.8–7.2 m/s로 추정했으며, 위성 관측과 일치하도록 10 000 m³/s 이상의 높은 분출량이 필요함을 수치 모델링으로 제시한다.

상세 분석

본 논문은 수성의 가장 거대한 용암 흐름인 북부 화산 평원(NVP)을 재현하기 위해, 지구상의 마그네시트와 유사한 화학 조성을 가진 합성 실리케이트를 사용하였다. 실험은 두 가지 온도 구간으로 나뉘는데, 첫 번째는 완전 용융 상태인 초액상(최고 1736 K)이며, 두 번째는 액체와 고체가 공존하는 과냉각 구간(1569–1502 K)이다. 초액상에서는 전단 속도와 결정 함량이 거의 없으므로 점성은 온도 의존적인 뉴턴 유체로 행동한다. 측정된 점성은 1736 K에서 4 Pa·s, 1600 K에서 16 Pa·s로, 전형적인 지구 화산 용암(10²–10⁴ Pa·s)보다 현저히 낮다. 이는 수성 표면의 낮은 중력과 높은 온도가 용암의 흐름성을 크게 향상시킨다는 가설을 뒷받침한다.

과냉각 구간에서는 결정 함량이 0 %에서 28 %까지 증가하면서 전단 속도에 따른 점성 변화가 두드러졌다. 전단 속도가 5 s⁻¹에서 0.1 s⁻¹로 감소할 때, 점성은 약 1 log 단위(10배) 감소하였다. 이는 전단 박화(shear‑thinning) 현상으로, 결정 입자 간의 재배열 및 용융 상의 구조적 변형이 전단에 민감하게 반응한다는 것을 의미한다. 전단 박화는 높은 유속을 유지하면서도 용암이 장거리(수백 km)까지 흐를 수 있게 하는 핵심 메커니즘으로 작용한다.

용암 흐름 속도 추정에는 단순한 평면 경사 흐름 모델을 적용하였다. 두께 1 m, 5 m, 10 m인 흐름에 대해 각각 4.8 m/s, 6.5 m/s, 7.2 m/s의 평균 속도가 도출되었으며, 이는 지구의 초고점성 라바와 비교해도 매우 빠른 편이다. 이러한 속도는 수성의 약 3.7 m/s²이라는 낮은 중력 가속도와 결합해, 흐름이 급격히 냉각되기 전에 멀리까지 전파될 수 있음을 시사한다.

수치 모델링에서는 열 손실과 결정 성장 두 가지 요소를 동시에 고려하였다. 열 전도·복사 손실을 포함한 1‑D 열전달 방정식에 결정 함량에 따른 점성 증가를 연동시켜, 흐름이 100 km 이상 이동하면서도 충분히 유동성을 유지하려면 분출량이 최소 10 000 m³/s 이상이어야 함을 발견했다. 이는 현재까지 관측된 수성의 화산 활동 규모와 비교했을 때 매우 높은 값이며, NVP가 형성될 당시 극단적인 화산 폭발 사건이 있었을 가능성을 제시한다.

연구의 한계점으로는 실험실 조건이 실제 수성 표면의 복합적인 열·압 환경을 완전히 재현하지 못한다는 점, 그리고 결정 입자의 형태·분포가 점성에 미치는 미세 효과를 단순화했다는 점을 들 수 있다. 또한, 흐름 모델이 1‑D 평면 흐름에 국한돼 있어, 실제 복잡한 지형·곡률 효과를 반영하지 못한다. 향후 연구에서는 고압·고온 챔버에서의 장시간 실험, 입자 형태학적 분석, 3‑D 유동 시뮬레이션을 결합해 보다 정밀한 제약을 도출할 필요가 있다.

전반적으로, 본 논문은 수성 NVP 용암의 낮은 점성, 전단 박화, 높은 분출량이라는 세 가지 핵심 물리적 특성을 실험적으로 규명함으로써, 수성의 거대한 용암 흐름이 어떻게 형성되고 전파될 수 있었는지를 과학적으로 뒷받침한다. 이는 행성 규모 화산 활동을 이해하는 데 중요한 데이터베이스를 제공하며, 향후 수성 탐사와 비교 행성 화산학 연구에 큰 영향을 미칠 것으로 기대된다.
