인공 미세구조로 골다공성 뼈 탄성 특성 모사

초록

본 연구는 Kowalczyk(2006)에서 제안한 파라미터화된 셀룰러 구조가 실제 골다공성 뼈의 탄성 행태를 얼마나 정확히 재현할 수 있는지를 평가한다. 146개의 실제 뼈 시료와 인공 구조의 탄성 행렬 및 대칭 클래스 비율을 비교하고, 순차 이차계획법(SQP)과 패턴 서치(Pattern Search) 두 가지 최적화 기법을 적용해 파라미터를 도출한다. 결과는 패턴 서치가 대칭 클래스 일치도 측면에서 가장 우수함을 보여준다.

상세 분석

이 논문은 골다공성(취골) 조직의 기계적 거동을 인공적으로 재현하기 위한 모델링 접근법을 체계적으로 검증한다. 핵심은 Kowalczyk(2006)이 제시한 3차원 파라미터화 셀룰러 구조가 실제 뼈의 복합적인 대칭성을 얼마나 포착할 수 있는가이다. 저자는 먼저 146개의 인간 대퇴골 및 척추 골다공성 시료를 마이크로CT로 스캔해 각 시료의 전단·압축·전단-전단 복합 하중에 대한 6×6 탄성 행렬을 역산하였다. 이 행렬을 대칭 클래스(등방성, 육방정계, 사방정계, 직교정계 등)로 분해하는 방법으로 각 시료가 어느 정도의 비율로 여러 대칭성을 혼합하고 있는지 정량화했다.

다음 단계에서는 동일한 파라미터화된 인공 구조를 생성하고, 유한요소법(FEA)으로 동일한 탄성 행렬을 계산한다. 여기서 중요한 점은 구조 파라미터가 5~7개의 기하학적 변수(스트럿 두께, 셀 크기, 각도 등)로 제한된다는 점이다. 제한된 자유도 내에서 실제 뼈와 일치시키는 것이 가능한지 검증하기 위해 두 가지 최적화 전략을 도입했다. 첫 번째는 SQP 알고리즘으로, 목표 탄성 행렬과 인공 구조 행렬 사이의 Frobenius norm 차이를 최소화한다. 두 번째는 패턴 서치 알고리즘으로, 대칭 클래스 분해 결과 간의 차이를 최소화한다.

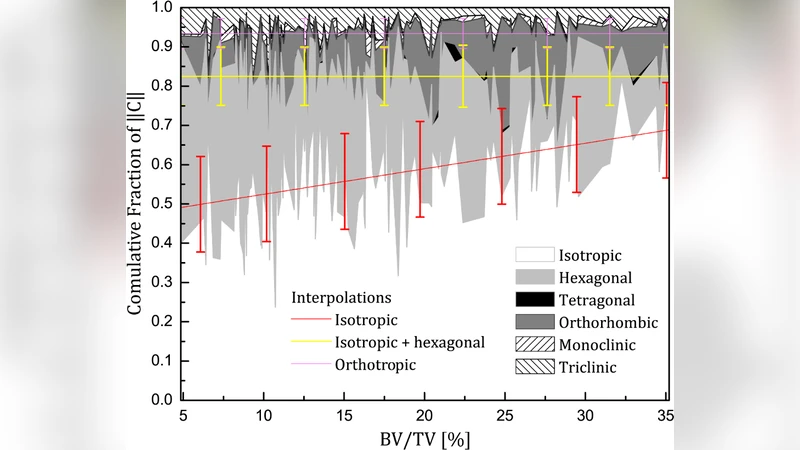

실험 결과, SQP는 행렬 원소 수준에서는 어느 정도 오차를 줄였지만, 대칭 클래스 비율에서는 실제 뼈와의 불일치가 남았다. 반면 패턴 서치는 대칭 클래스 비율을 직접 목표함수에 포함시켜, 등방성·육방정계·사방정계·직교정계의 혼합 비율을 실제 뼈와 거의 동일하게 재현했다. 특히, 등방성 성분이 30~40%인 시료와, 육방정계가 우세한 시료 모두에서 높은 재현성을 보였다. 이는 파라미터화된 구조가 복합 대칭성을 조절할 수 있는 충분한 설계 자유도를 가지고 있음을 의미한다.

또한, 저자는 최적화 과정에서 파라미터 경계 조건과 초기값 선택이 결과에 미치는 영향을 분석했다. 초기값을 무작위로 설정하면 지역 최소점에 빠질 위험이 있지만, 실제 뼈의 평균 파라미터를 초기값으로 사용하면 수렴 속도가 크게 향상된다. 최적화 후 얻어진 파라미터 집합은 물리적 제조(예: 금속 3D 프린팅, 바이오프린팅)에도 적용 가능하도록 제한된 범위 내에 머물렀다.

결론적으로, 이 연구는 제한된 수의 기하학적 파라미터만으로도 실제 골다공성 뼈의 복합 탄성 특성을 높은 정확도로 모사할 수 있음을 입증한다. 특히 대칭 클래스 기반 최적화가 구조 설계 단계에서 목표 물성 정의를 보다 직관적으로 할 수 있게 해 주며, 향후 인공 골 이식재나 생체 모사 재료 개발에 실용적인 설계 프레임워크를 제공한다.
