이중 장벽 멤리스터의 고속 집중형 전기 모델 개발

초록

본 논문은 초박막 NbₓOᵧ 층을 터널 장벽과 쇼트키 접촉 사이에 삽입한 이중 장벽 멤리스터(DBMD)의 동작을 빠르게 시뮬레이션할 수 있는 향상된 집중형(루프드) 전기 모델을 제시한다. 물리적 현상을 반영한 파라미터를 유지하면서, 전통적인 분산형 KMC 모델과 실험 데이터를 기준으로 모델을 검증하였다. 또한 장치의 장기 동작에서 결함 생성 메커니즘을 포함시켜 실제 동작을 정확히 재현한다.

상세 분석

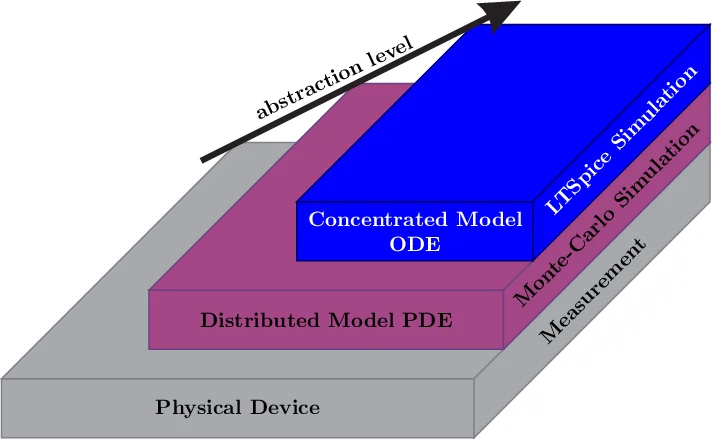

이 논문은 기존의 분산형 Kinetic Monte‑Carlo(KMC) 모델이 제공하는 물리적 인사이트는 유지하되, 회로 시뮬레이션과 실시간 에뮬레이션에 적합한 집중형(루프드) 전기 모델을 구축한다는 점에서 의의가 크다. DBMD는 초박막 NbₓOᵧ 전해질 층을 알루미늄 산화물 Al₂O₃ 터널 장벽과 금속 Au/산화물 사이의 쇼트키 접촉으로 구성한다. 전압에 따라 산소 이온이 전해질 내에서 이동하면서 쇼트키 장벽 높이와 터널 장벽 두께가 동시에 변하고, 이에 따라 전체 저항이 연속적으로 변한다. 저자들은 이러한 물리적 변화를 평균 이온 위치 z (0≤z≤1)라는 내부 상태 변수로 정량화하고, z 의 동역학을 Arrhenius식 기반의 전이율 k=ν exp(−Φₐ/k_BT) 으로 기술한다. 양전압 구간에서는 음이온이 쇼트키 접촉 쪽으로 축적되어 장벽 높이가 감소하고, 양이온이 터널 장벽 쪽으로 이동해 유효 두께가 얇아져 전류가 급증한다. 반대로 음전압 구간에서는 쇼트키 접촉이 거의 차단되며, 높은 전계에 의해 이온이 탈착되어 원래의 열역학적 평형 상태(z≈1)로 복귀한다. 장기 전압 인가 시에는 전해질 내 새로운 점 결함(산소 공핍·간극)이 형성되는 현상을 모델에 포함시켜, 고전압·장시간 구동에서 관측되는 전류 증가를 정확히 재현한다. 전기 회로 수준에서는 쇼트키 접촉을 다이오드, 터널 장벽과 전해질을 각각 저항‑캐패시터 병렬 회로로 모델링하고, 각 소자 파라미터를 z 에 의존하도록 설계하였다. 이렇게 도출된 ODE 기반 모델은 일반적인 memristive system 형태 u=R̂(z,u)i, ż=f(z,u) 에 완벽히 매핑되며, SPICE와 같은 상용 회로 시뮬레이터에 바로 구현 가능하다. 시뮬레이션 결과는 KMC 모델과 실험 히스테리시스 곡선 모두와 높은 일치도를 보이며, 특히 장시간 스텝 응답에서 결함 생성 메커니즘을 포함한 모델이 측정값을 정확히 추적한다. 따라서 이 모델은 물리적 해석 가능성을 유지하면서도 설계 단계에서 대규모 뉴로모픽 회로의 빠른 평가와 실시간 하드웨어 에뮬레이션에 필수적인 도구가 된다.
