분산형 전력망, 송전망 전압 관리의 숨은 파워플랜?

초록

본 논문은 독일을 대상으로 100 % 재생에너지 시나리오에서 배전망이 제공할 수 있는 무효전력(reactive power) 잠재력을 추정한다. 송전망의 전압 유지에 필요한 무효전력을 배전망의 분산형 발전기가 공급할 수 있는지를, 평균화된 배전망 모델과 최적화 기법을 이용해 평가한다. 결과는 대부분의 송전망 노드에서 배전망이 요구 무효전력을 충분히 충족시킬 수 있음을 보여준다.

상세 분석

이 연구는 독일 전력 시스템이 대규모 중앙화된 화력발전에서 소규모 분산형 재생에너지(태양광·풍력) 중심으로 전환되는 상황을 전제로 한다. 전통적으로 송전망(Transmission Grid, TG)은 대형 발전소가 제공하는 무효전력(Q)을 이용해 전압을 조절해 왔지만, 재생에너지 비중이 높아지면 이러한 중앙 Q 공급원이 급감한다. 저자는 “배전망(Distribution Grid, DG)이 TG에 무효전력을 공급할 수 있는 기술적 한계와 잠재력을 국가 전체 규모에서 정량화”하고자 한다.

핵심 방법론은 다음과 같다. 첫째, 실제 배전망 데이터가 부족하므로 ‘스케일링된 평균 배전망 모델’을 가정한다. 독일 전역의 606개 초고압(UHV) 노드 각각에 동일한 트리 구조(전압 단계별 1:2:3:14:9:8 비율)를 복제하고, 각 노드의 실제 부하와 발전 용량을 평균 모델에 맞게 정규화한다. 부하 정규화 계수 n_load,i와 발전 정규화 계수 n_cap,i를 도입해, 모델 내 전압·전류 흐름을 계산한 뒤 다시 원래 규모로 역변환한다.

둘째, 무효전력 최적화는 비선형 interior‑point 방법을 사용한다. 목표 함수는 UHV‑HV 연결점에서의 Q_UHV를 최대(또는 최소)화하는 것이며, 제약조건은 (1) 발전기의 정격 용량 내에서의 Q 제한, (2) 각 전압 단계에서 ±10 % 전압 편차, (3) 변압기 탭 포지션을 0.95, 1.00, 1.05 중 선택 가능하도록 설정한다. 라인 전류 제한은 이전 연구에서 전압 위반이 우선 발생한다는 점을 근거로 일시적으로 무시하였다.

셋째, 전국 규모 분석을 위해 Kombikraftwerk 2(KKW2) 2050 시나리오의 시간별 전력 흐름 데이터를 활용한다. 8760시간을 k‑means 군집(30개 클러스터)으로 압축하고, 각 클러스터에 대해 위의 최적화를 수행한다. 또한, 인접 TG 노드 간 Q 교환을 고려해 30 km 반경 내에서 Q 공급을 집계하였다.

프로토타입 사례(패스아우, 뮌헨, 괴를리츠)에서 얻은 결과는 모델의 타당성을 검증한다. 패스아우와 같은 PV‑중심 지역은 높은 유효 전력 흐름에도 불구하고 MV 전압 제한이 Q 공급의 상한을 결정한다. 뮌헨처럼 부하가 큰 도시에서는 Q가 전반적으로 유도성(인덕티브)이며, 변압기 탭 조정이 손실 감소에 주로 기여한다. 괴를리츠의 풍력‑중심 사례는 HV‑UHV 사이에 큰 Q 공급 여유가 존재하지만, 전압 제한과 변압기 탭 범위가 실제 활용을 제한한다.

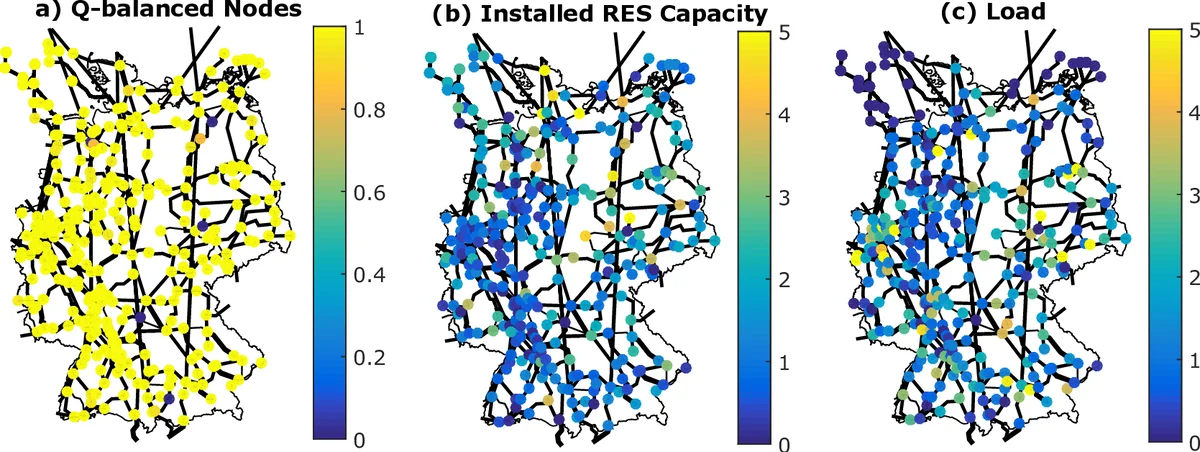

전국 분석 결과, 606개 UHV 노드 중 약 95 %가 배전망의 무효전력 공급으로 전압 요구를 충족한다. 남은 소수 노드는 추가적인 중앙 보상 장치(예: STATCOM, SVC) 또는 배전망 구조 개선이 필요하다. 그러나 저자는 모델이 ‘낙관적’임을 명시한다. 실제 배전망은 비대칭 구조, 라인 용량 제약, 통신 지연 등으로 인해 더 낮은 Q 공급 능력을 보일 수 있다. 경제성 분석은 다루지 않았으며, 향후 연구에서는 비용‑편익 분석과 실시간 제어 통신 인프라 구축 방안을 검토해야 한다.

요약하면, 이 논문은 (1) 배전망이 송전망 전압 관리에 기여할 수 있는 기술적 가능성을 정량화, (2) 변압기 탭과 재생에너지 컨버터의 전압 제어 기능이 핵심 역할을 함, (3) 전국 규모에서 대부분의 무효전력 요구를 충족할 수 있음을 입증한다. 이는 향후 독일 및 유럽 전력 시스템에서 ‘분산형 무효전력 보조’ 전략을 설계하는 데 중요한 근거 자료가 될 것이다.
