하드웨어 에뮬레이션을 위한 DMTCP 플러그인 모델 확장

초록

본 논문은 DMTCP 3.0의 새로운 플러그인 모델을 소개하고, 이를 이용해 회로 설계 검증 시 하드웨어 에뮬레이터와의 연결을 체크포인트 시점에 끊고 재시작 시점에 다른 에뮬레이터에 재연결할 수 있는 방법을 제시한다. 플러그인 기반 프로세스 가상화와 장벽(barrier) 메커니즘을 활용해 환경 변수, 파일 경로, PID 등 외부 자원을 투명하게 가상화하고, 결함 주입 및 재현 실험을 효율적으로 수행한다.

상세 분석

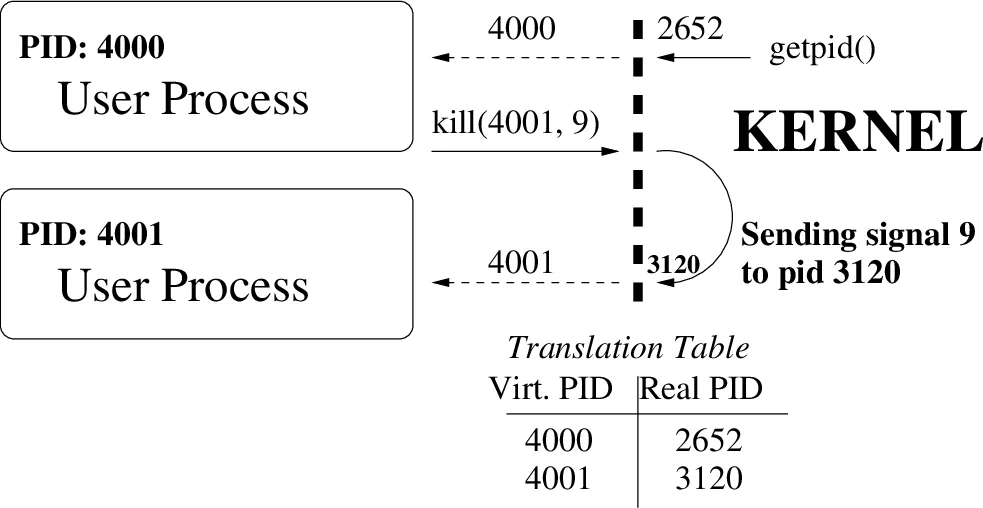

이 논문은 체크포인트‑재시작 기술을 EDA(전자 설계 자동화) 분야에 적용하기 위해 DMTCP(Distrbuted MultiThreaded Checkpointing)의 플러그인 프레임워크를 확장한 구체적인 설계와 구현을 상세히 기술한다. 먼저, 기존 DMTCP가 제공하는 투명한 시스템‑레벨 체크포인트 기능을 기반으로, 프로세스 레벨 가상화라는 새로운 개념을 도입한다. 여기서 가상화는 PID, 파일 경로, 환경 변수와 같은 외부 식별자를 프로세스 내부에서만 인식되는 가상 값으로 매핑하고, 실제 시스템 콜이 호출될 때마다 실시간으로 변환·복원한다. 이를 위해 플러그인 내부에 래퍼 함수를 구현하고, ELF 라이브러리 검색 순서를 이용해 가상화 레이어를 삽입한다.

핵심적인 기술적 기여는 세 가지로 요약된다. 첫째, 프로세스 가상화 레이어를 통해 에뮬레이터와의 연결 상태를 체크포인트 시점에 “외부”로 표시하고, 재시작 시점에 플러그인이 재연결 로직을 수행하도록 한다. 이는 하드웨어 에뮬레이터가 수천 배의 속도 저하를 보이는 상황에서도 초기화 단계의 반복 실행을 피하고, 원하는 논리 구간에서만 시뮬레이션을 재개할 수 있게 한다. 둘째, 프로그래머블 장벽(barrier) 메커니즘을 도입해 다수의 프로세스가 참여하는 분산 시뮬레이션에서 일관된 체크포인트 시점을 보장한다. 중앙 코디네이터가 장벽을 관리함으로써, 특정 프로세스가 에뮬레이터와의 연결을 저장·복구하거나, 라이선스·인증 서비스를 재연결하는 순서를 제어한다. 셋째, 결함 주입(fault injection) 플러그인을 위한 인터페이스를 제공한다. 재시작 직후 사용자 정의 코드를 삽입하거나, 실행 중인 함수 호출을 가로채어 일시적인 오류를 유발함으로써 실리콘 로직의 내구성을 평가한다.

또한, 논문은 실제 산업 파트너(인텔, Mentor Graphics 등)와의 협업 사례를 통해 플러그인 모델이 어떻게 상용 EDA 툴 체인에 통합될 수 있는지를 보여준다. GUI 기반 시뮬레이션의 X 서버 연결을 VNC·XPRA와 연동해 체크포인트 가능한 형태로 변환하고, 라이선스 서버와의 인증 흐름을 외부 플러그인으로 분리함으로써 지적 재산 보호와 동시에 체크포인트 일관성을 유지한다. 파일 시스템 가상화와 환경 변수 매핑을 통해 체크포인트 이미지를 다른 클러스터나 클라우드 환경으로 이동시킬 수 있어, 하드웨어 에뮬레이터 자원의 효율적 활용이 가능해진다.

마지막으로, 기존 체크포인트 기법과 비교해 DMTCP 플러그인 모델이 제공하는 투명성, 확장성, 그리고 사용자 정의 가능성을 강조한다. 기존 시스템‑레벨 체크포인트는 외부 자원 제어가 제한적이며, 애플리케이션‑레벨 체크포인트는 구현 부담이 크다. 반면, DMTCP 플러그인은 중간 레이어에서 가상화를 수행함으로써 두 접근법의 장점을 결합하고, 복잡한 하드웨어‑소프트웨어 인터페이스를 가진 EDA 워크플로우에 적합한 솔루션을 제공한다.
