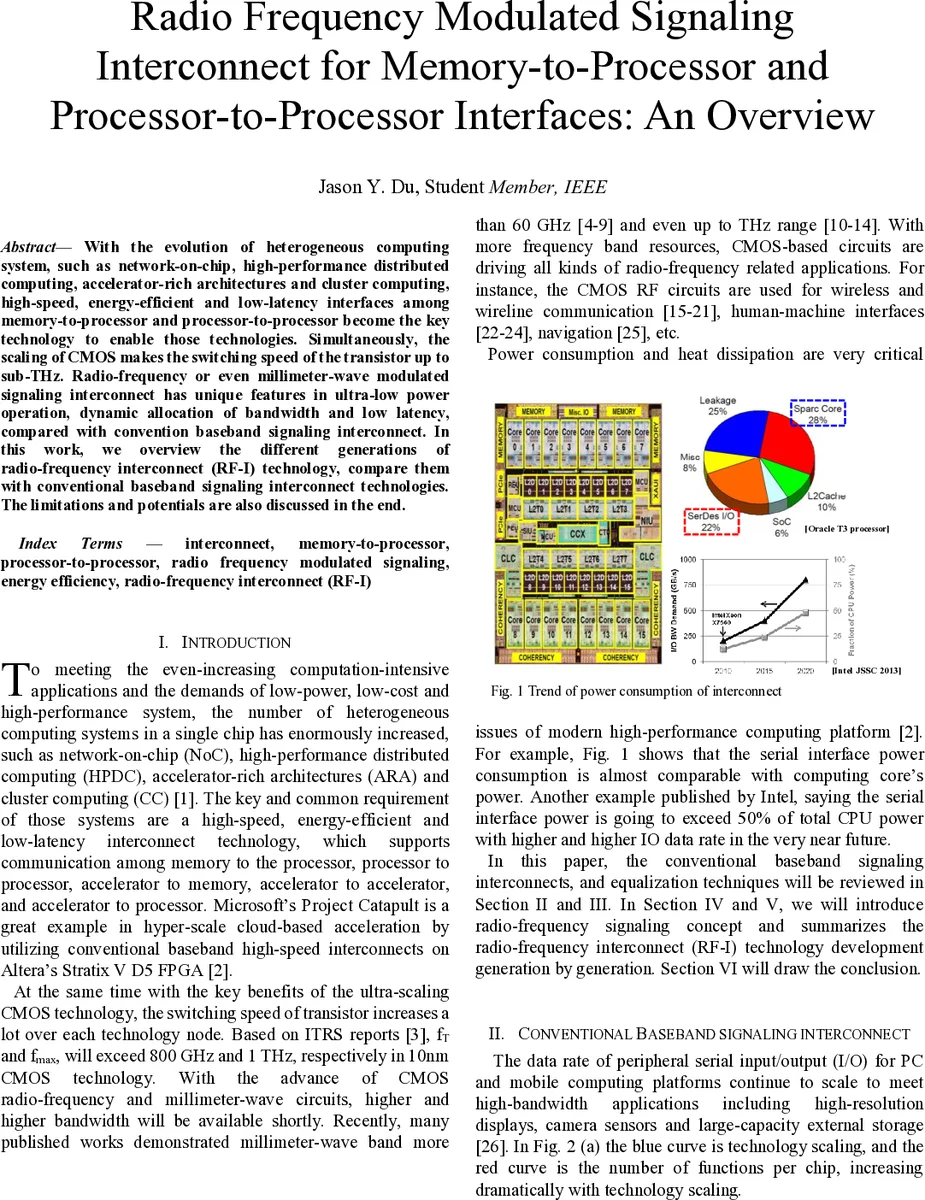

메모리 프로세서와 프로세서 간 인터페이스를 위한 RF 변조 신호 전송 개요

초록

본 논문은 이종 컴퓨팅 시스템에서 메모리‑프로세서 및 프로세서‑프로세서 간 고속·저전력·저지연 인터페이스를 구현하기 위한 라디오 주파수 변조 신호(RF‑I) 기술을 조사한다. 기존 베이스밴드 직렬 인터페이스의 한계와 등화 기법을 살펴본 뒤, 다중 밴드 RF 변조 개념과 2009년부터 2016년까지 발표된 여러 세대의 RF‑I 트랜시버 설계·실험 결과를 정리한다. 각 세대별 데이터 전송률, 변조 방식, 채널 조건, 지연 및 에너지 효율을 비교하여 RF‑I가 차세대 메모리·프로세서 인터커넥트에 제공할 수 있는 잠재력을 제시한다.

상세 분석

논문은 먼저 CMOS 스케일링에 따라 트랜지스터 스위칭 속도가 800 GHz‑1 THz 수준까지 상승함을 강조하고, 이러한 물리적 여유가 기존 베이스밴드 직렬 인터페이스가 직면한 대역폭·전력·지연 병목을 해소할 새로운 설계 공간을 제공한다는 점을 지적한다. 기존 베이스밴드 방식은 데이터 레이트가 10 Gb/s를 초과하면서 전송선로의 임피던스 불일치, ISI, 파장 반사 등 복잡한 채널 손실을 보상하기 위해 FIR, CTLE, DFE 등 다중 등화 회로를 병합해야 한다. 이러한 등화는 설계 복잡도와 전력 소모를 크게 증가시키며, 특히 저비용 PCB·커넥터·멀티드롭 버스와 같은 비이상적인 채널에서는 성능 보장이 어려워진다.

이에 대한 대안으로 제시된 것이 RF 변조 신호 전송이다. 논문은 RF‑I가 다중 캐리어(예: 3 GHz, 6 GHz, 10 GHz 등)를 이용해 각각 독립적인 서브밴드를 형성하고, 각 서브밴드에 PAM‑8, QPSK, 16‑QAM, 256‑QAM 등 다양한 변조 방식을 적용함으로써 주파수 영역에서 병렬 전송을 구현한다는 점을 강조한다. 이렇게 하면 (1) 채널의 주파수 노치에 맞춰 캐리어를 선택함으로써 손실을 회피하고, (2) 각 서브밴드가 자체적으로 ‘셀프‑이퀄라이제이션’ 효과를 갖게 되어 전통적인 등화 요구가 크게 완화된다, (3) 전송률을 캐리어 수와 변조 차수에 비례해 선형적으로 확장할 수 있다.

세대별 구현을 살펴보면, 2009년 VLSI 논문에서는 30‑50 GHz mm‑Wave 캐리어를 사용해 5 mm 온‑칩 라인에 10 Gb/s(집계) 전송을 달성했지만, 거리와 전력 효율이 제한적이었다. 2012년 ISSCC에서는 18 GHz 캐리어와 5 cm FR‑4 PCB 트레이스를 이용해 8 Gb/s를 구현했으며, 여기서도 비동기 OOK 변조가 사용돼 전력 효율은 개선됐지만 여전히 짧은 거리와 낮은 변조 차수에 머물렀다. 2015‑2016년 사이에 발표된 세대에서는 캐리어 주파수를 3‑6 GHz 영역으로 낮추고, QPSK·16‑QAM·256‑QAM 등 고차 변조를 적용함으로써 10‑16 Gb/s 수준의 집계 전송률을 달성하고, 1 pJ/bit 이하의 에너지 효율을 기록했다. 특히 2016년 VLSI 논문에서는 ‘인지형’ TX를 도입해 연속파 스윕을 통해 채널 응답을 실시간 학습하고, 최적의 캐리어·변조·대역폭을 자동 선택하도록 설계했다. 이 방식은 멀티드롭 버스, 저비용 커넥터, 깊은 주파수 노치가 있는 케이블 등 비이상적인 채널에서도 등화 없이 안정적인 전송을 가능하게 한다.

핵심 인사이트는 다음과 같다. 첫째, CMOS가 제공하는 고주파 대역을 활용해 전통적인 베이스밴드 한계(전송선로 모델링·등화 복잡도)를 회피할 수 있다. 둘째, 다중 밴드 RF‑I는 주파수 영역에서의 ‘채널 적응성’을 제공함으로써 설계 복잡도와 전력 소모를 동시에 낮춘다. 셋째, 최신 세대는 학습 기반 적응 메커니즘을 탑재해 다양한 실리콘·패키징·보드 레벨 변동성을 자동 보정한다는 점에서 차세대 메모리·프로세서 인터커넥트에 매우 유망하다. 마지막으로, 현재까지 보고된 실험은 주로 포인트‑투‑포인트와 제한된 멀티드롭 시나리오에 국한돼 있으므로, 대규모 NoC·클러스터 환경에서의 스케일링, 신뢰성, 표준화 연구가 앞으로 필요하다.
