멀티홉 제어 네트워크의 링크 고장 탐지

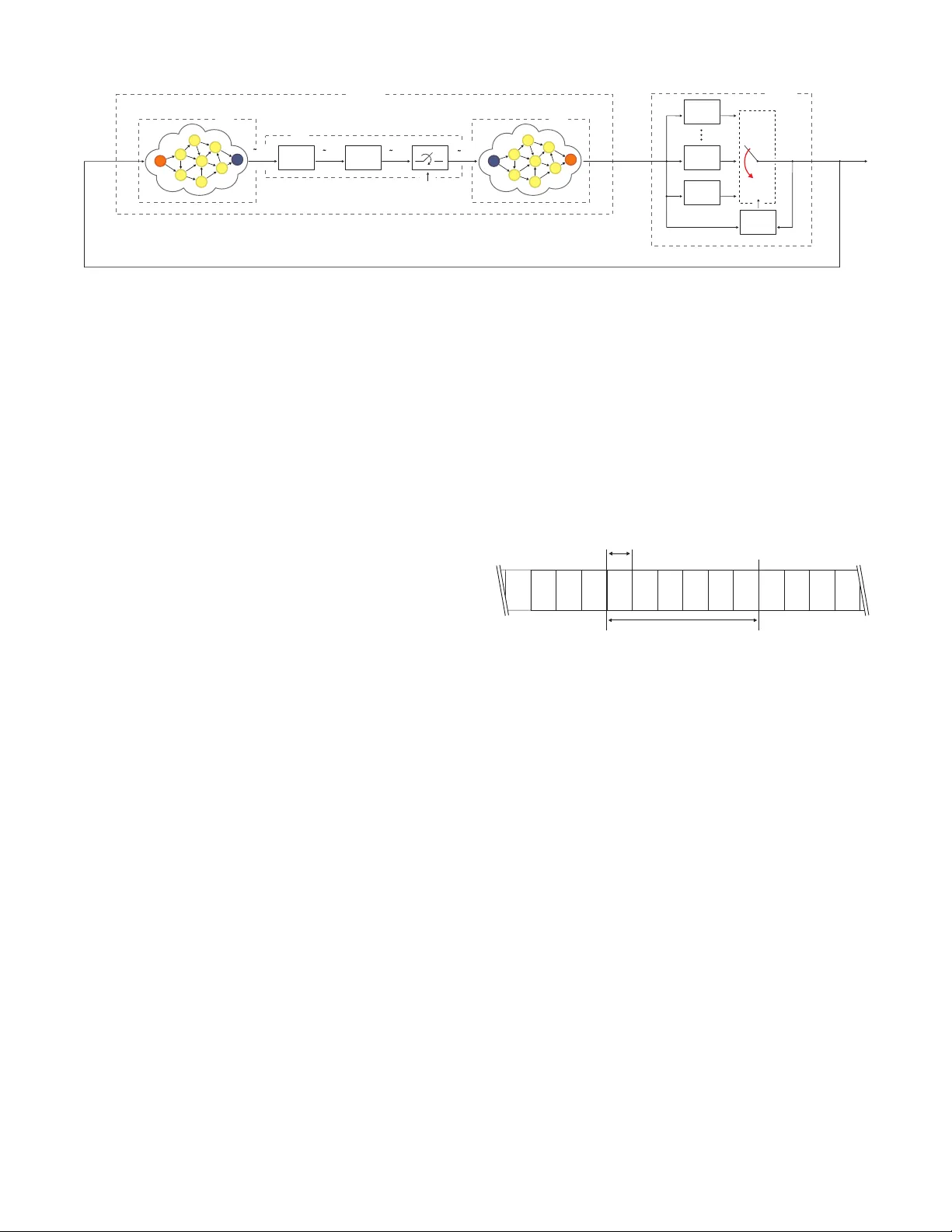

본 논문은 무선 멀티홉 제어 네트워크(MCN)의 구조적 특성을 고려한 링크 고장 탐지 문제를 체계적으로 다룬다. 서론에서는 무선 네트워크 기반 제어 시스템이 산업 현장에서 비용 절감과 유연성 확보에 기여하지만, 다중 홉 라우팅과 스케줄링이 시스템 동역학에 미치는 복합적인 영향을 무시하기 어렵다는 점을 강조한다. 특히, 링크 고장이나 이동 로봇·UAV와 같은 모바일 에이전트에 의해 토폴로지가 시간에 따라 변할 경우, 제어기가 현재 네트워크 토폴로지를 정확히 파악해야 하는 필요성을 제시한다. **1. MCN 모델링** - MCN은 플랜트 P, 제어용 라디오 그래프 G_R, 관측용 라디오 그래프 G_O, 그리고 슬롯 길이 Δ 로 구성된 튜플 N = (P, G_R, η_R, G_O, η_O, Δ) 로 정의한다. - 각 그래프는 정점(V)과 유향 간선(E)으로 이루어지며, 간선 가중치 W_R, W_O 은 다중 경로 라우팅 시 데이터가 해당 링크를 통과하면서 적용되는 스칼라 계수를 의미한다. - 스케줄링 함수 η_R, η_O 는 프레임 내 각 슬롯 h(1…Π) 에서 전송되는 간선 집합을 지정한다. 한 프레임 동안 모든 슬롯을 합친 그래프 G_R(η_R) 가 “jointly connected” 하면, 컨트롤러 v_c 에서 액추에이터 v_u 까지 최소 하나의 경로가 존재한다는 의미이다. **2. 네트워크 동역학** - 각 슬롯에서 노드 v_j 의 입력 변수 μ_i,j(h) 는 전 슬롯에 해당 노드 v_i 가 보유한 값에 가중치 W_R(v_i,v_j) 를 곱해 업데이트된다. - 프레임 단위로 보면, G_R와 G_O는 각각 지연 D_R, D_O 를 갖는 SISO LTI 시스템으로 환원되며, 전송 함수는 G_R(z)=∑_{d=1}^{D_R}γ_R(d)z^{-d}, G_O(z)=∑_{d=1}^{D_O}γ_O(d)z^{-d} 로 표현된다. 여기서 γ_R(d), γ_O(d) 은 해당 지연 단계에서 활성화된 경로들의 가중치 합이다. - 전체 MCN은 플랜트 P_T (프레임 샘플링된 이산형 모델)와 두 네트워크 블록을 연결한 상태공간식 (1) 로 기술된다. 행렬 A_R, B_R, C_R 는 위 전송 함수를 상태공간 형태로 구현한 것이다. **3. 고장 모델링 및 FDI** - 링크 고장은 집합 f ⊆ E_R∪E_O 로 표현되며, 고장 시그니처 매핑 L_f 가 시스템 방정식에 외란 m_f(kT) 을 추가한다. - 고장에 의해 감소되는 γ 값은 δ_R,f(d), δ_O,f(d) 로 나타내며, 이는 해당 지연 단계에서 손실된 경로의 가중치 합을 의미한다. - 고장 탐지는 관측가능성 행렬과 고장 시그니처가 선형 독립성을 만족하는지를 검사하는 전통적인 모델 기반 FDI 프레임워크와 동일하게 수행된다. **4. 고장 탐지 가능성 조건** - 저자는 두 가지 주요 정리를 제시한다. 첫째, 플랜트와 네트워크가 각각 최소한 한 번의 제어·관측 경로를 제공해야 하며, 이는 “jointly connected” 스케줄링을 통해 보장된다. 둘째, 모든 가능한 고장 집합 f 에 대해 시그니처 매핑 δ_R,f, δ_O,f 가 서로 선형 독립이어야 한다. 이 조건이 만족되면, 잔차 기반 FDI 알고리즘이 고장을 정확히 식별할 수 있다. **5. 설계 방법론** - 위 조건을 만족하도록 네트워크를 설계하는 절차가 제시된다. 1) 그래프 G_R, G_O 의 토폴로지를 선택하고, 각 링크에 적절한 가중치 W 를 할당한다. 2) 스케줄링 η 을 구성해 프레임 전체에 걸쳐 “jointly connected” 를 확보한다. 3) 각 지연 단계 d 에 대해 γ_R(d), γ_O(d) 값을 조정해 고장 시그니처가 겹치지 않도록 한다(예: 서로 다른 지연에 고유한 경로 배분). 4) 최적화 목표로 스케줄링 길이 Π 를 최소화하면서도 조건을 만족하도록 MILP 혹은 휴리스틱 탐색을 적용한다. - 이 설계는 기존 표준(WirelessHART, ISA‑100) 의 TDMA/FDMA 구조와 호환되며, 실제 산업 현장에서 요구되는 짧은 프레임 주기를 유지한다. **6. 사례 및 시뮬레이션** - 논문은 두 가지 시나리오(정적 공장 환경에서의 링크 고장, 모바일 로봇 스웜에 의한 토폴로지 변화)를 통해 설계 방법을 검증한다. 시뮬레이션 결과, 제안된 스케줄링·라우팅이 기존 무작위 스케줄링 대비 고장 탐지 성공률이 95% 이상이며, 제어 성능(폐루프 안정성)도 유지됨을 보여준다. **7. 결론 및 향후 연구** - 본 연구는 MCN에서 통신 프로토콜 설계와 고장 진단을 통합적으로 다루는 최초의 체계적 접근 중 하나이며, 네트워크 설계 단계에서부터 고장 복원성을 보장한다는 점에서 실용적 가치를 가진다. 향후 연구로는 비순환 그래프, 비주기적 스케줄링, 그리고 확률적 링크 손실 모델을 포함한 확장된 프레임워크가 제안될 수 있다.
