대규모 그래프 구조 시각화와 구조 탐지를 위한 StructMatrix

초록

StructMatrix는 그래프를 노드가 아닌 의미 있는 서브구조(클리크, 별, 체인 등)로 압축하고, 구조‑구조 인접 행렬을 밀도 기반 히트맵으로 시각화한다. 고차원 허브 제거와 병렬 파티셔닝을 이용해 수백만 노드·엣지를 가진 실세계 그래프를 실시간으로 탐색할 수 있다.

상세 분석

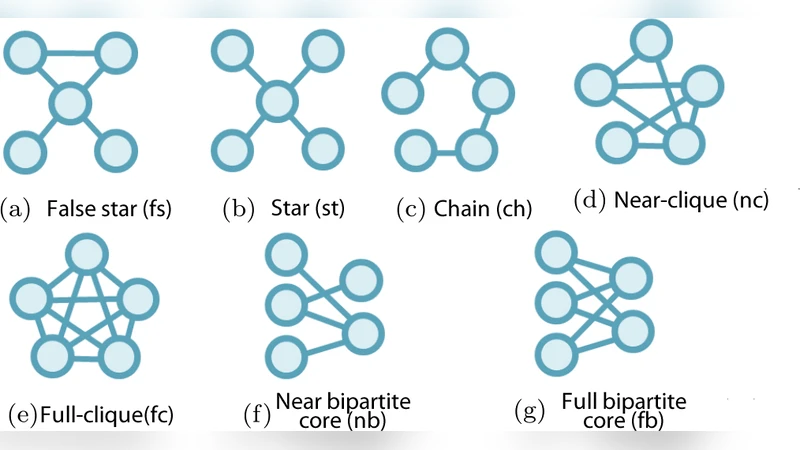

본 논문은 대규모 그래프 분석에서 “구조”라는 추상화 레벨을 도입함으로써 시각적 가독성을 크게 향상시킨다. 핵심 아이디어는 그래프를 사전 정의된 서브구조 집합 ψ = {false‑star, star, chain, near‑clique, full‑clique, near‑bipartite, full‑bipartite} 로 분해하고, 각 구조 인스턴스를 행·열로 매핑한 압축 인접 행렬을 만든 뒤, 픽셀당 여러 엣지를 집계해 밀도 히트맵을 생성하는 것이다. 구조 탐지는 Slash‑Burn 기반의 VOG 알고리즘을 확장한 형태로 구현되는데, 고차원 노드를 1 % 정도 순차 제거하면서 그래프를 “샤터링”하고, 생성된 연결 컴포넌트를 ψ에 정의된 패턴과 매칭한다. 매칭은 간단한 엣지‑노드 비율 검사와 이분 그래프 여부 판단으로 이루어지며, 근접(near) 구조는 전체 구조 대비 80 % 이상의 엣지를 보유하면 인정한다.

알고리즘은 큐 Φ에 남은 컴포넌트를 넣고, 각 컴포넌트를 독립 스레드에서 병렬 처리함으로써 멀티코어 환경에서 선형에 가까운 속도를 달성한다. 탐지된 구조는 집합 Γ에 저장되고, 구조‑구조 간 엣지 수 D(s_i, s_j) 를 계산해 이진 행렬 M에 기록한다. 시각화 단계에서는 구조 타입별로 행·열을 재배열하고, 서브리전마다 해상도‑조정 비율 ρ를 적용해 화면에 맞게 압축한다. 픽셀 색은 연결된 두 구조의 총 노드 수를 색상 그라데이션(파랑→빨강)으로 표시해, 큰 구조가 뒤에 겹쳐 시각적 강조가 가능하도록 설계되었다.

실험은 웹, 위키피디아, DBLP 등 1 백만 노드 규모의 실제 네트워크에 적용했으며, 각 도메인별 구조 분포가 도메인 특성을 반영한다는 정성적 인사이트를 제공한다. 예를 들어, 웹 그래프는 대규모 별과 near‑clique가 혼재하고, 학술 인용 네트워크는 near‑bipartite 코어가 두드러진다. 기존 노드‑링크 혹은 단순 행렬 시각화와 비교했을 때, 구조‑기반 압축은 메모리 사용량을 크게 줄이고, 인간이 직관적으로 패턴을 파악할 수 있는 시각적 밀도를 확보한다.

한계점으로는 ψ에 정의된 구조가 고정되어 있어, 도메인 특화된 복합 패턴(예: 하이퍼그래프, 멀티레벨 커뮤니티) 탐지는 어려울 수 있다. 또한, 구조 매칭이 단순한 밀도 기준에 의존하므로, 노이즈가 많은 실세계 데이터에서 오탐이 발생할 가능성이 있다. 향후 연구에서는 동적 구조 정의와 머신러닝 기반 패턴 학습을 결합해 탐지 정확도를 높이고, 인터랙티브 필터링 기능을 강화하는 방향을 제시한다.
