통합 제어 데이터 흐름 다이어그램 소프트웨어 공학 적용

초록

이 논문은 복잡한 프로그램의 제어 흐름과 데이터 흐름을 하나의 통합 다이어그램으로 시각화하는 방법을 제안한다. 모듈·함수·블록·연산자를 각각 독립적인 서브시스템으로 구분하고, 타임라인을 별도로 두어 중첩 제어 구조를 명확히 표현한다. 기존 UML·플로우차트가 갖는 한계를 극복하고, 실제 코드와 변수명을 그대로 반영한 실용적인 다이어그램을 생성할 수 있음을 증명한다.

상세 분석

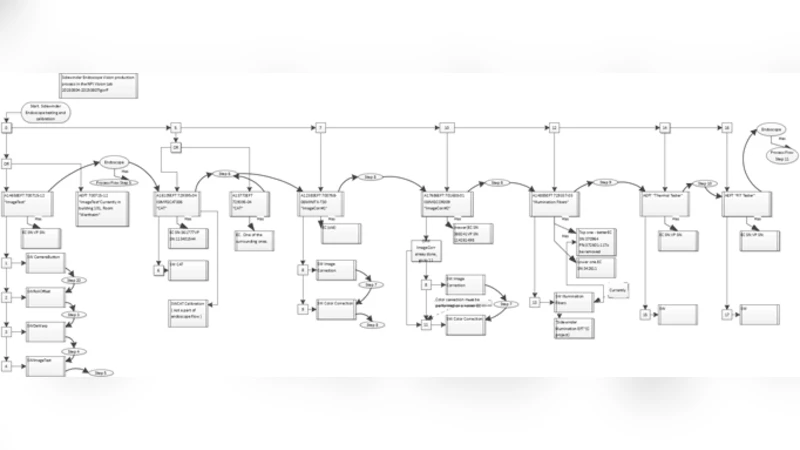

본 논문은 소프트웨어 구조 이해에 있어 ‘제어 흐름’과 ‘데이터 흐름’이 본질적으로 분리될 수 없다는 전제 하에, 두 흐름을 동시에 표현하는 통합 다이어그램(Unified Control and Data Flow Diagram, UCDFD)을 제시한다. 기존의 흐름도와 UML 시퀀스 다이어그램은 각각 제어 혹은 데이터 관점에 치우쳐 있어, 복합적인 의존 관계를 한눈에 파악하기 어렵다. 저자는 이를 해결하기 위해 세 가지 핵심 설계를 도입한다. 첫째, 시스템 경계와 구성 요소를 ‘모듈·함수·블록·연산자·데이터 보유자’라는 다섯 가지 레벨로 엄격히 구분하고, 각각을 독립적인 서브시스템으로 시각화한다. 이는 코드베이스가 다중 파일·다중 모듈에 걸쳐 있을 때도 각 요소를 정확히 매핑할 수 있게 한다. 둘째, 타임라인을 제어 흐름 전용의 독립적인 축으로 설정한다. 타임라인은 중첩된 제어 구조(예: 재귀, 콜백, 비동기 이벤트)를 무한히 깊게 표현할 수 있으며, 각 타임라인 위에 배치된 블록은 해당 시점에 실행되는 코드 조각을 의미한다. 셋째, 데이터 흐름은 변수와 메모리 영역을 그래픽 노드로 나타내고, 이들 사이의 데이터 전달을 화살표로 연결한다. 변수명이 바뀌거나 스코프가 변할 경우에도 그래프 상에서 동일한 노드가 재사용되도록 설계되어, 변수 이름 변환에 따른 혼란을 최소화한다.

이러한 설계는 몇 가지 중요한 장점을 제공한다. 첫째, 개발자는 복잡한 의존 관계를 시각적으로 탐색하면서, 특정 함수가 어떤 데이터에 의존하고 어떤 데이터를 생산하는지 즉시 파악할 수 있다. 둘째, 유지보수 단계에서 코드 리팩터링이 데이터 흐름에 미치는 영향을 사전에 시뮬레이션할 수 있어, 부작용을 사전에 차단한다. 셋째, 자동화 도구와 연계하면 정적 분석 결과를 직접 다이어그램에 매핑할 수 있어, 코드와 다이어그램 사이의 일관성을 유지한다.

하지만 구현상의 난점도 존재한다. 대규모 시스템에서는 수천 개의 노드와 수만 개의 연결선이 생성될 위험이 있어, 다이어그램의 가독성을 확보하기 위한 레이어링, 필터링, 줌 기능이 필수적이다. 또한, 타임라인을 별도로 관리하는 구조는 기존 IDE와의 통합이 쉽지 않으며, 실시간 디버깅 정보와 동기화하려면 복잡한 이벤트 수집 파이프라인이 필요하다. 마지막으로, 변수 스코프와 라이프사이클을 정확히 모델링하려면 정교한 정적 분석 엔진이 전제되어야 하며, 동적 언어(예: 파이썬, 자바스크립트)의 경우 런타임 타입 추론이 추가적인 도전 과제로 남는다.

종합적으로, 본 논문은 제어와 데이터 흐름을 통합적으로 시각화함으로써 소프트웨어 설계·분석·유지보수 전 단계에서 활용 가능한 새로운 시각화 패러다임을 제시한다. 향후 연구에서는 대규모 시스템에 대한 스케일링 전략, IDE 플러그인 구현, 그리고 동적 언어 지원을 위한 런타임 데이터 수집 메커니즘이 추가적으로 탐구될 필요가 있다.
