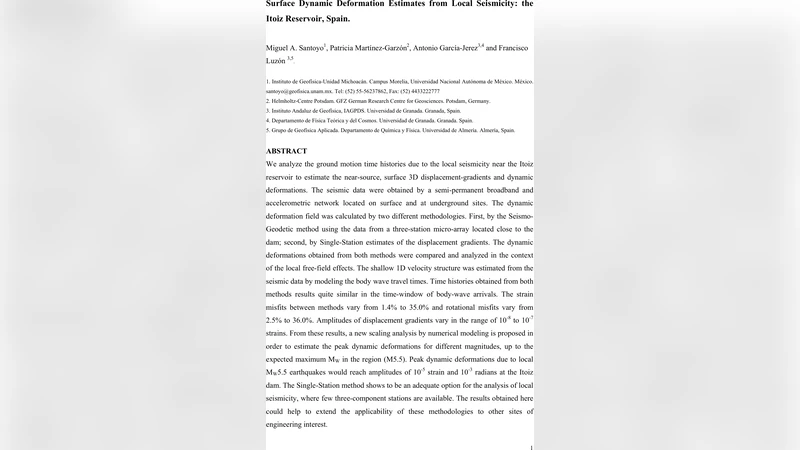

이토이즈 댐 주변 지표면 동적 변형 추정

초록

이 연구는 이토이즈 저수지 인근의 지역 지진 데이터를 이용해 지표면 3차원 변위 구배와 동적 변형을 추정한다. 반영구 광대역·가속도 네트워크와 지하 관측소에서 수집한 파형을 바탕으로, 세 개의 마이크로 어레이를 활용한 Seismo‑Geodetic 방법과 단일 관측소 기반 변위 구배 추정법을 적용하였다. 두 방법의 결과는 몸파 도착 구간에서 높은 일치성을 보였으며, 변형률 오차는 1.4 %–35 %, 회전 오차는 2.5 %–36 % 수준이었다. 1차원 속도 모델링을 통해 지역의 얕은 구조를 파악하고, 수치 모델링 기반 스케일링을 통해 최대 Mw 5.5 지진 시 변형률이 10⁻⁵, 회전이 10⁻³ rad에 이를 것으로 예측하였다.

상세 분석

본 논문은 이토이즈 저수지 주변의 지역 지진에 의해 발생하는 지표면 동적 변형을 정량적으로 평가하고자 한다. 이를 위해 저자들은 반영구적인 광대역·가속도 관측망을 구축하고, 지표면과 지하에 각각 설치된 3개의 3성분 관측소를 활용하였다. 두 가지 독립적인 방법을 적용했는데, 첫 번째는 세 개의 스테이션으로 구성된 마이크로 어레이에서 얻은 변위 데이터를 이용해 변위 구배와 변형률을 직접 계산하는 Seismo‑Geodetic 기법이다. 두 번째는 단일 관측소에서 입사 파동의 방향과 속도 정보를 이용해 변위 구배를 추정하는 Single‑Station 방법이다. 두 방법 모두 3차원 변위 구배(∂u_i/∂x_j)를 구하고, 이를 통해 정상 변형률(ε_ij)과 회전(ω_k)을 도출한다. 저자들은 지역의 얕은 1차원 속도 구조를 몸파 도착 시간 모델링으로 추정했으며, 이는 두 방법의 파라미터 설정에 핵심적인 역할을 한다. 결과적으로 몸파 구간에서 두 방법이 제공하는 시간 이력은 거의 일치했으며, 변형률 오차는 1.4 %에서 35 % 사이, 회전 오차는 2.5 %에서 36 % 사이로 나타났다. 변위 구배의 진폭은 10⁻⁸ ~ 10⁻⁷ strain 수준이었으며, 이는 지역 지반이 비교적 강직함을 시사한다. 이어서 저자들은 수치 모델링을 기반으로 변형률과 회전의 규모를 지진 규모(Mw)와 연계한 스케일링 분석을 수행했다. 이 분석에 따르면, 지역에서 발생 가능한 최대 Mw 5.5 지진은 변형률 10⁻⁵, 회전 10⁻³ rad 정도의 피크 동적 변형을 유발할 것으로 예측된다. 이러한 결과는 댐 구조물의 설계 및 안전 평가에 직접적인 영향을 미칠 수 있다. 특히, 관측소가 제한된 상황에서도 Single‑Station 방법이 충분히 신뢰할 만한 결과를 제공한다는 점은 실무 적용 가능성을 크게 확대한다.
