펨토초 레이저 금속 가공의 미세·나노 열전달 메커니즘

초록

펨토초 레이저가 금속 표면에 조사될 때 전자와 격자 사이에 비평형이 발생한다. 전자 전도와 드리프트를 포함한 반고전적 2단계 모델과 전통적인 현상학적 2온도 모델을 비교하여, 고강도·초단펄스 조건에서 전자 블라스트가 격자에 전달되는 메커니즘을 규명한다. 또한 얇은 금속막 및 미세입자에서의 초고속 용융·재결정 과정을 시뮬레이션한다.

상세 분석

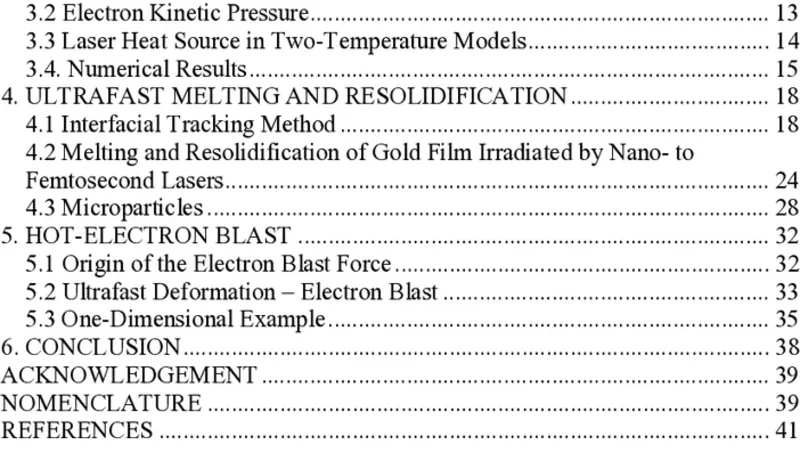

본 논문은 펨토초 레이저와 금속의 상호작용을 미시·나노 스케일에서 해석하기 위해 기존의 Fourier 전도법이 갖는 한계를 지적하고, 비평형 열전달을 기술하는 두 가지 주요 모델을 제시한다. 첫 번째는 전통적인 현상학적 두 온도 모델(TTM)로, 전자와 격자 각각에 온도 변수와 열용량, 전자-격자 결합 계수를 부여하여 열에너지가 어떻게 전달되는지를 기술한다. 그러나 이 모델은 전자 흐름, 즉 전자 드리프트 현상을 무시한다는 점에서 고강도·초단펄스 레이저 조건에서의 정확도가 떨어진다. 이를 보완하기 위해 저자들은 반고전적(two‑step) 모델을 도입한다. 이 모델은 전자 운동 방정식을 기반으로 전자 밀도와 속도장을 포함시켜, 전자 압력과 전자 블라스트(핫 전자 폭발) 효과를 명시적으로 계산한다. 결과적으로 전자 온도 상승이 격자 온도 상승보다 훨씬 급격히 진행되며, 전자 블라스트가 0.1~1 ps 시간대에 격자에 충격을 가해 용융을 촉진한다는 것이 확인된다.

또한 마이크로·나노 스케일에서 열전달 지연을 설명하기 위해 하이퍼볼릭 혹은 이중 위상 지연(Dual Phase Lag) 모델을 논의한다. 이 모델들은 열파가 유한 속도로 전파된다는 물리적 사실을 반영하여, 전자와 격자 사이의 에너지 교환 지연시간을 명시적으로 포함한다. 특히 초단펄스(수십 펨토초 이하) 레이저에서는 전자-격자 결합 시간보다 레이저 펄스 지속시간이 짧아, 전자 온도가 급격히 상승하고 격자 온도는 상대적으로 지연되는 현상이 두드러진다.

시뮬레이션 결과는 두 모델 간 차이를 명확히 보여준다. 반고전적 모델을 적용한 경우, 동일한 레이저 플루언스와 펄스폭에서도 격자 온도가 더 빨리 상승하고, 용융 온도에 도달하는 시점이 앞당겨진다. 이는 전자 드리프트에 의해 전자 압력이 격자에 전달되는 메커니즘이 추가되었기 때문이다. 또한 다층 금속막 구조에서 상하층 간 열전달이 비대칭적으로 진행되며, 상층에서 발생한 전자 블라스트이 하층으로 전달되는 과정이 용융 깊이와 재결정 속도에 큰 영향을 미친다.

결론적으로, 펨토초 레이저 가공에서 정확한 열전달 예측을 위해서는 전자 드리프트와 비평형 열전달 지연을 동시에 고려하는 반고전적 두 단계 모델이 필수적이며, 이는 미세·나노 가공 공정 설계와 최적화에 직접적인 활용 가치를 제공한다.
